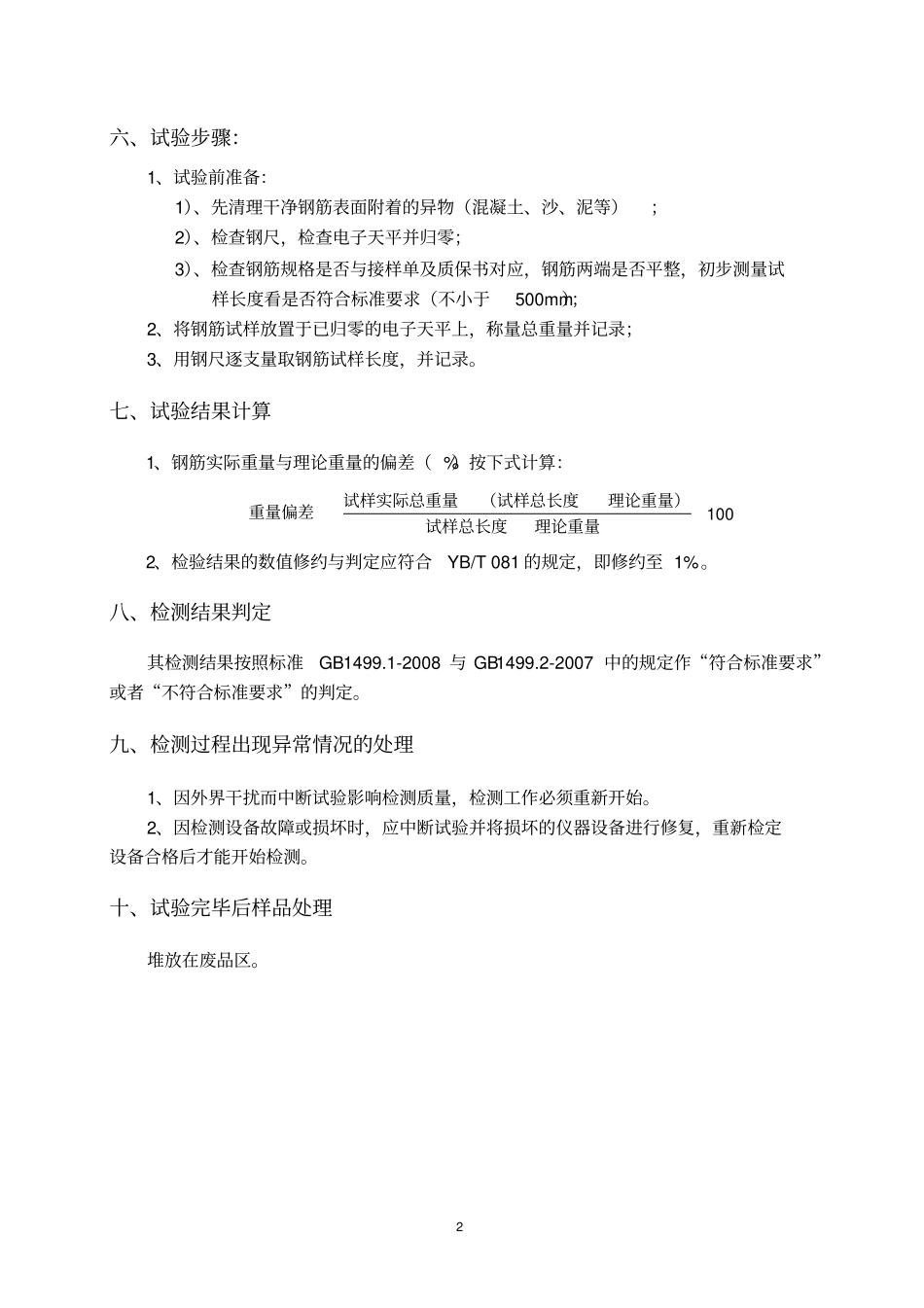

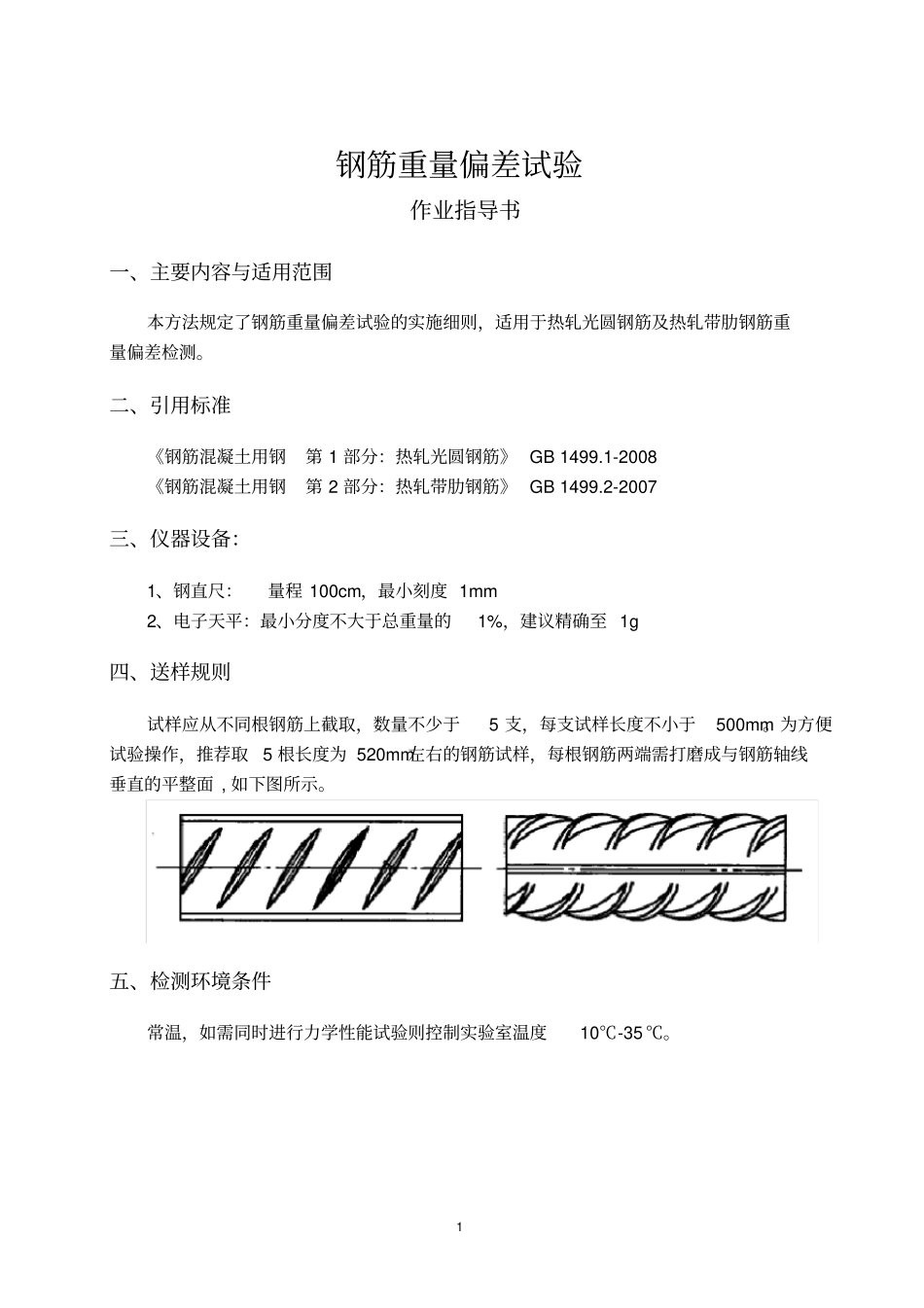

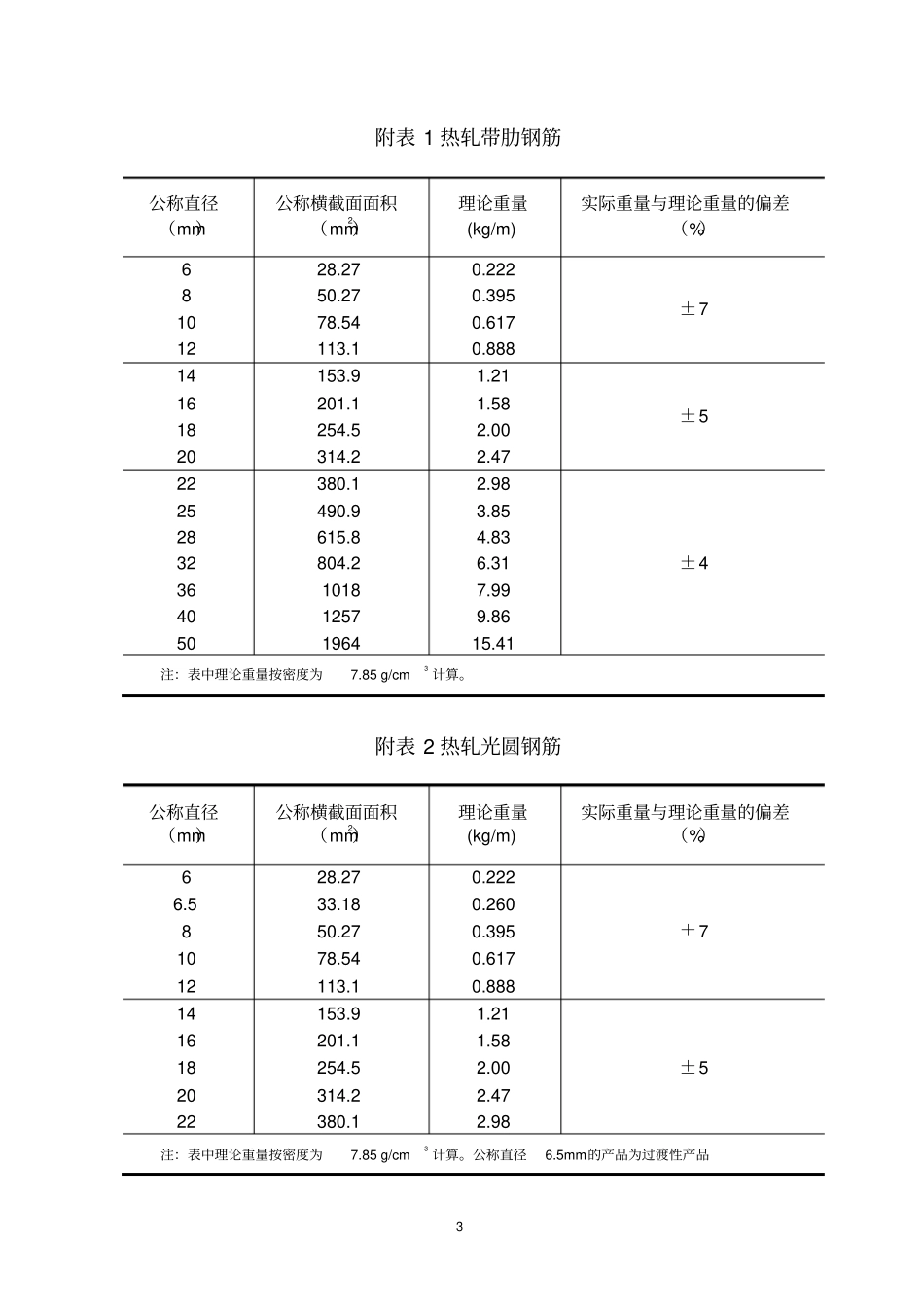

1 钢筋重量偏差试验作业指导书一、主要内容与适用范围本方法规定了钢筋重量偏差试验的实施细则,适用于热轧光圆钢筋及热轧带肋钢筋重量偏差检测。二、引用标准《钢筋混凝土用钢第 1 部分:热轧光圆钢筋》 GB 1499.1-2008 《钢筋混凝土用钢第 2 部分:热轧带肋钢筋》 GB 1499.2-2007 三、仪器设备:1、钢直尺:量程 100cm,最小刻度 1mm 2、电子天平:最小分度不大于总重量的1%,建议精确至 1g 四、送样规则试样应从不同根钢筋上截取,数量不少于5 支,每支试样长度不小于500mm。为方便试验操作,推荐取5 根长度为 520mm左右的钢筋试样,每根钢筋两端需打磨成与钢筋轴线垂直的平整面 , 如下图所示。五、检测环境条件常温,如需同时进行力学性能试验则控制实验室温度10℃-35 ℃。2 六、试验步骤:1、试验前准备:1)、先清理干净钢筋表面附着的异物(混凝土、沙、泥等);2)、检查钢尺,检查电子天平并归零;3)、检查钢筋规格是否与接样单及质保书对应,钢筋两端是否平整,初步测量试样长度看是否符合标准要求(不小于500mm);2、将钢筋试样放置于已归零的电子天平上,称量总重量并记录;3、用钢尺逐支量取钢筋试样长度,并记录。七、试验结果计算1、钢筋实际重量与理论重量的偏差( %)按下式计算:100理论重量试样总长度理论重量)(试样总长度试样实际总重量重量偏差2、检验结果的数值修约与判定应符合YB/T 081 的规定,即修约至 1% 。八、检测结果判定其检测结果按照标准GB 1499.1-2008 与 GB 1499.2-2007 中的规定作“符合标准要求”或者“不符合标准要求”的判定。九、检测过程出现异常情况的处理1、因外界干扰而中断试验影响检测质量,检测工作必须重新开始。2、因检测设备故障或损坏时,应中断试验并将损坏的仪器设备进行修复,重新检定设备合格后才能开始检测。十、试验完毕后样品处理堆放在废品区。3 附表 1 热轧带肋钢筋公称直径(mm)公称横截面面积(mm2)理论重量(kg/m) 实际重量与理论重量的偏差(%)6 28.27 0.222 ±7 8 50.27 0.395 10 78.54 0.617 12 113.1 0.888 14 153.9 1.21 ±5 16 201.1 1.58 18 254.5 2.00 20 314.2 2.47 22 380.1 2.98 ±4 25 490.9 3.85 28 615.8 4.83 32 804.2 6.31 36 1018 7.99 40 1257 9.86 50 1964 15.41 注:表中理论重量按密度为 7.85 g/cm3 计算。附表 2 热轧光圆钢筋公称直径(mm)公称横截面面积(mm2)理论重量(kg/m) 实际重量与理论重量的偏差(%)6 28.27 0.222 ±7 6.5 33.18 0.260 8 50.27 0.395 10 78.54 0.617 12 113.1 0.888 14 153.9 1.21 ±5 16 201.1 1.58 18 254.5 2.00 20 314.2 2.47 22 380.1 2.98 注:表中理论重量按密度为 7.85 g/cm3 计算。公称直径6.5mm的产品为过渡性产品
