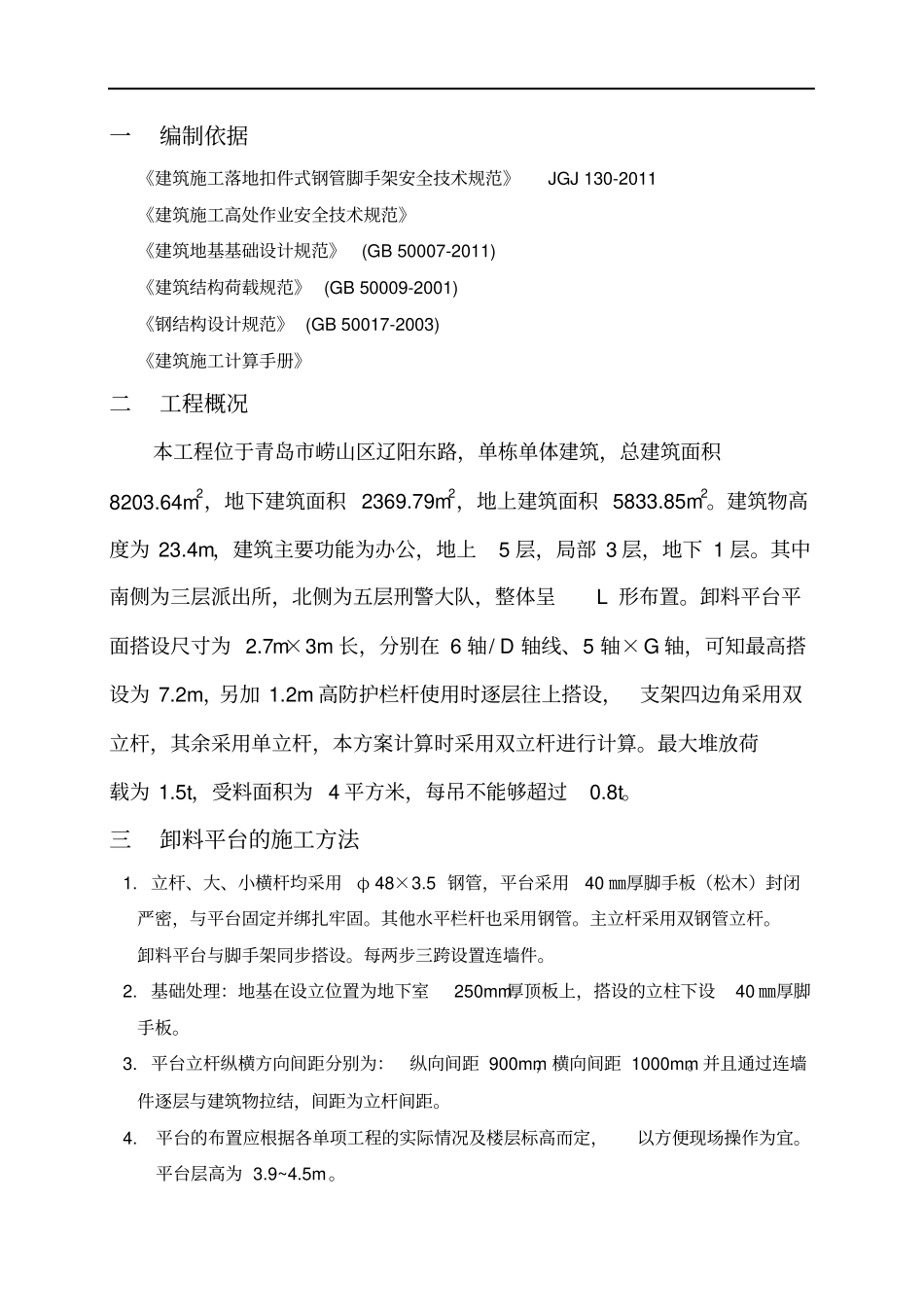

一编制依据《建筑施工落地扣件式钢管脚手架安全技术规范》JGJ 130-2011 《建筑施工高处作业安全技术规范》《建筑地基基础设计规范》(GB 50007-2011) 《建筑结构荷载规范》 (GB 50009-2001) 《钢结构设计规范》 (GB 50017-2003) 《建筑施工计算手册》二工程概况本工程位于青岛市崂山区辽阳东路,单栋单体建筑,总建筑面积8203.64m2,地下建筑面积 2369.79m2,地上建筑面积 5833.85m2。建筑物高度为 23.4m,建筑主要功能为办公,地上5 层,局部 3 层,地下 1 层。其中南侧为三层派出所,北侧为五层刑警大队,整体呈L 形布置。卸料平台平面搭设尺寸为 2.7m×3m 长,分别在 6 轴/ D 轴线、5 轴×G 轴,可知最高搭设为 7.2m,另加 1.2m 高防护栏杆使用时逐层往上搭设,支架四边角采用双立杆,其余采用单立杆,本方案计算时采用双立杆进行计算。最大堆放荷载为 1.5t,受料面积为 4 平方米,每吊不能够超过0.8t。三卸料平台的施工方法1. 立杆、大、小横杆均采用φ 48×3.5 钢管,平台采用40 ㎜厚脚手板(松木)封闭严密,与平台固定并绑扎牢固。其他水平栏杆也采用钢管。主立杆采用双钢管立杆。卸料平台与脚手架同步搭设。每两步三跨设置连墙件。2. 基础处理:地基在设立位置为地下室250mm厚顶板上,搭设的立柱下设40 ㎜厚脚手板。3. 平台立杆纵横方向间距分别为:纵向间距 900mm,横向间距 1000mm。并且通过连墙件逐层与建筑物拉结,间距为立杆间距。4.平台的布置应根据各单项工程的实际情况及楼层标高而定,以方便现场操作为宜。平台层高为 3.9~4.5m。5. 平台下架子立杆外两侧面每层设置剪刀撑,用以增大立杆的横向刚度, 保证立杆稳定性。转角开始整个立面长度和高度连续设置竖向剪刀撑。以对标(45 度)宜,撑头要顶在有实力的地方,不得滑动,并且要贴服有力。剪刀撑的接头采用旋转扣件搭(对)接件连接,固定在与之相交的横向水平的伸出端或立柱上。6. 卸料平台的水平钢管按大横杆间距为0.9m,小横杆间距为 1.2m 布置,然后再铺双层松木板,木板与架体连接应牢固、搭设严密,平台板向楼层倾斜一定坡度。7. 每一卸料平台两侧面设置两道栏杆,距操作层约1.2m、0.6m。8. 卸料平台按 0.9m 纵距, 1m横距按实际需要操作的面积大小进行搭设,平台立杆应严格保证对中垂直,搭设过程中要吊线校正,使其具有良好的受力性能。9. 在卸料平台不影响操作的显眼处,应按方案要求标明每平方米最大载荷量,...
