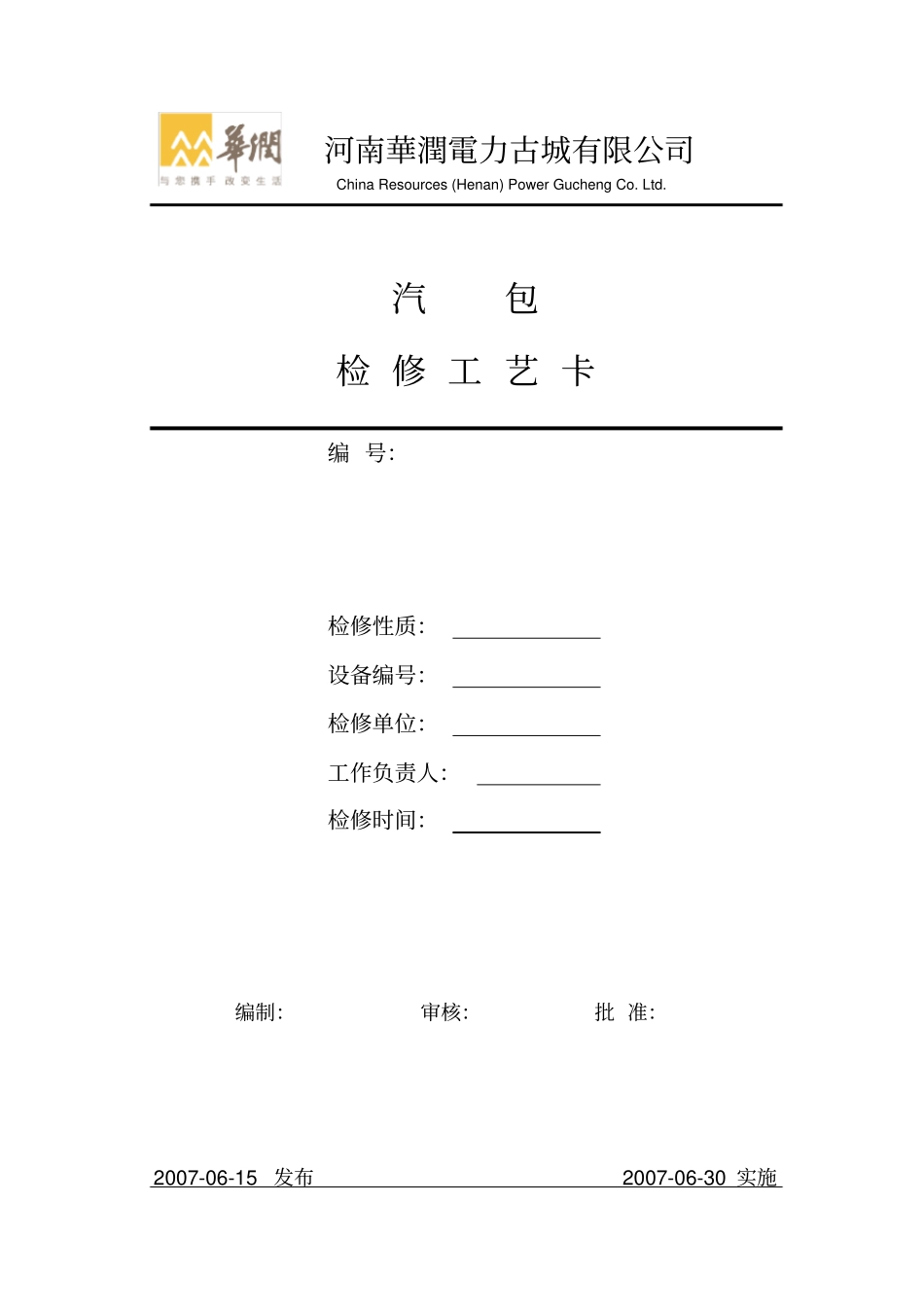

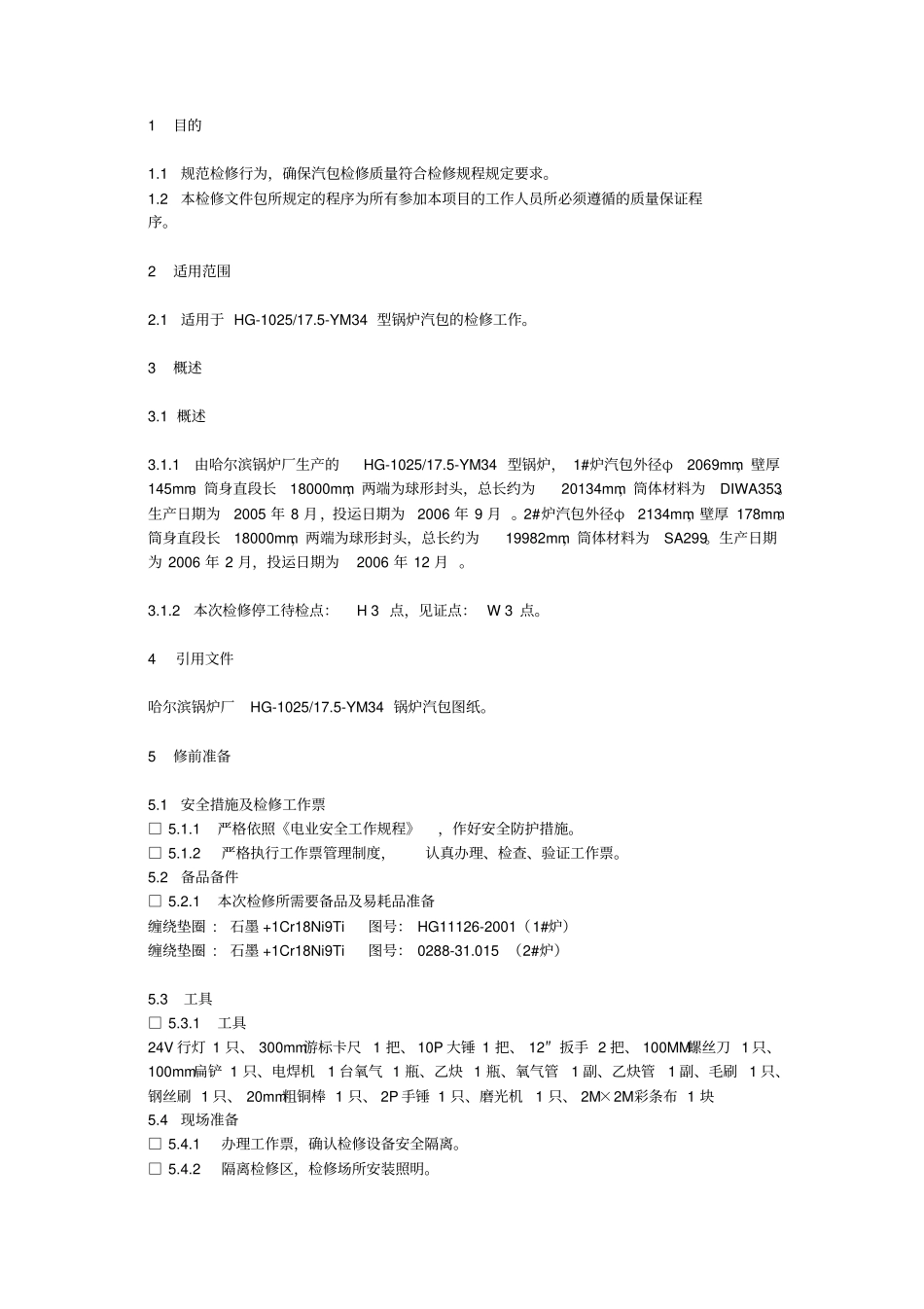

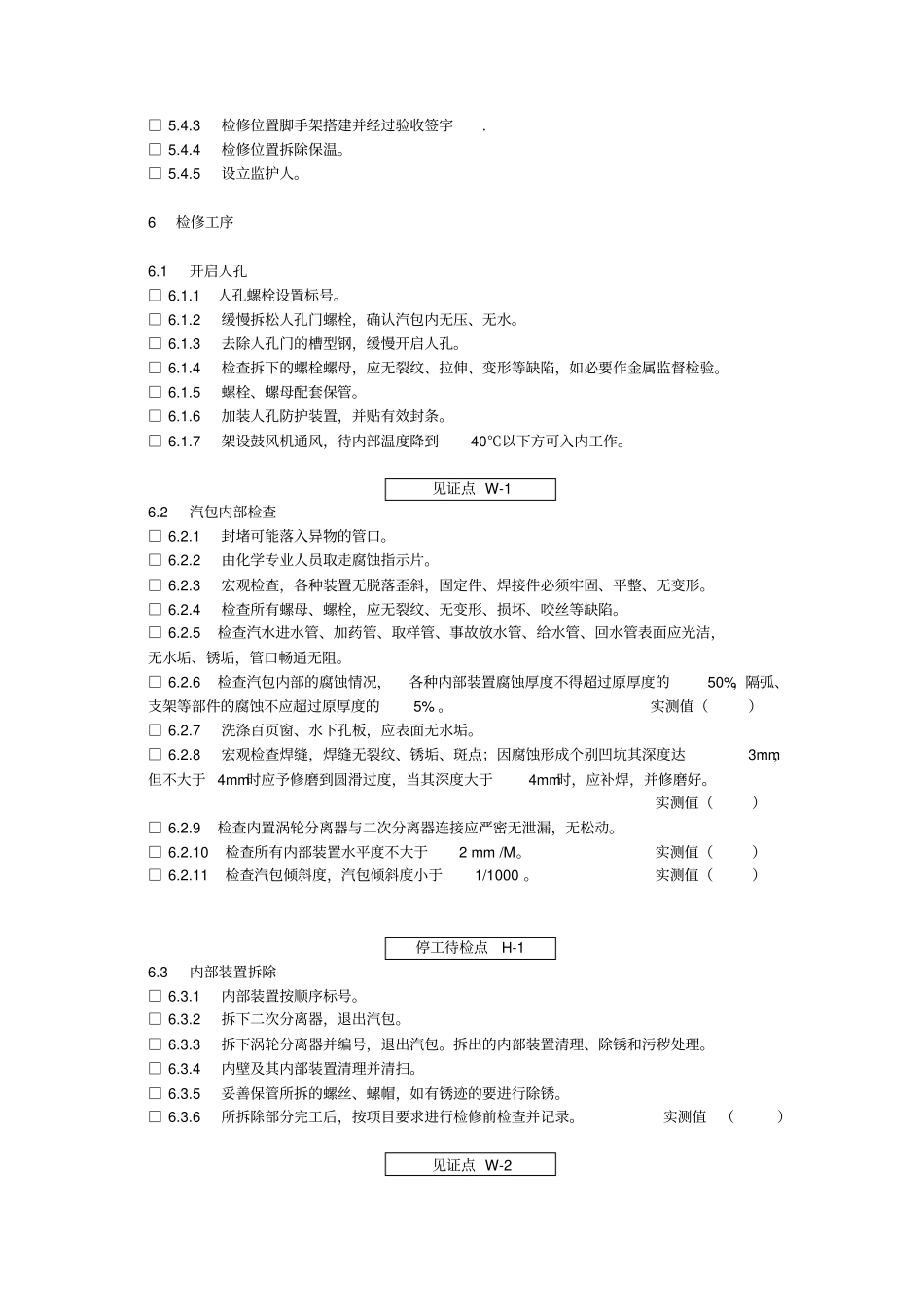

汽包检 修 工 艺 卡编 号:检修性质:设备编号:检修单位:工作负责人:检修时间:编制:审核:批 准: 2007-06-15 发布2007-06-30 实施河南華潤電力古城有限公司China Resources (Henan) Power Gucheng Co. Ltd. 1 目的1.1 规范检修行为,确保汽包检修质量符合检修规程规定要求。1.2 本检修文件包所规定的程序为所有参加本项目的工作人员所必须遵循的质量保证程序。2 适用范围2.1 适用于 HG-1025/17.5-YM34 型锅炉汽包的检修工作。3 概述3.1 概述3.1.1由哈尔滨锅炉厂生产的HG-1025/17.5-YM34 型锅炉, 1#炉汽包外径φ2069mm,壁厚145mm。筒身直段长18000mm,两端为球形封头,总长约为20134mm,筒体材料为DIWA353。生产日期为2005 年 8 月,投运日期为2006 年 9 月 。2#炉汽包外径φ2134mm,壁厚 178mm。筒身直段长18000mm,两端为球形封头,总长约为19982mm,筒体材料为SA299。生产日期为 2006 年 2 月,投运日期为2006 年 12 月 。3.1.2本次检修停工待检点:H 3 点,见证点: W 3 点。4引用文件哈尔滨锅炉厂HG-1025/17.5-YM34 锅炉汽包图纸。5 修前准备5.1 安全措施及检修工作票□ 5.1.1严格依照《电业安全工作规程》,作好安全防护措施。□ 5.1.2 严格执行工作票管理制度,认真办理、检查、验证工作票。5.2 备品备件□ 5.2.1本次检修所需要备品及易耗品准备缠绕垫圈 : 石墨 +1Cr18Ni9Ti 图号: HG11126-2001(1#炉)缠绕垫圈 : 石墨 +1Cr18Ni9Ti 图号: 0288-31.015 (2#炉)5.3工具□ 5.3.1工具24V 行灯 1 只、 300mm游标卡尺 1 把、 10P 大锤 1 把、 12″ 扳手 2 把、 100MM螺丝刀 1 只、100mm扁铲 1 只、电焊机1 台氧气 1 瓶、乙炔 1 瓶、氧气管1 副、乙炔管1 副、毛刷 1 只、钢丝刷 1 只、 20mm粗铜棒 1 只、 2P 手锤 1 只、磨光机1 只、 2M×2M彩条布 1 块5.4 现场准备□ 5.4.1 办理工作票,确认检修设备安全隔离。□ 5.4.2 隔离检修区,检修场所安装照明。□ 5.4.3 检修位置脚手架搭建并经过验收签字. □ 5.4.4 检修位置拆除保温。□ 5.4.5 设立监护人。6检修工序6.1 开启人孔□ 6.1.1人孔螺栓设置标号。□ 6.1.2 缓慢拆松人孔门螺栓,确认汽包内无压、无水。□ 6.1.3 去除人孔门的槽型钢,缓慢开启人孔。□ 6.1.4 检查拆下的螺栓螺母,应无裂纹、拉伸、变形等缺陷,如必要作金属监督检验。□ 6.1.5...
