完整红外遥控协议分析之：NEC协议VIP免费

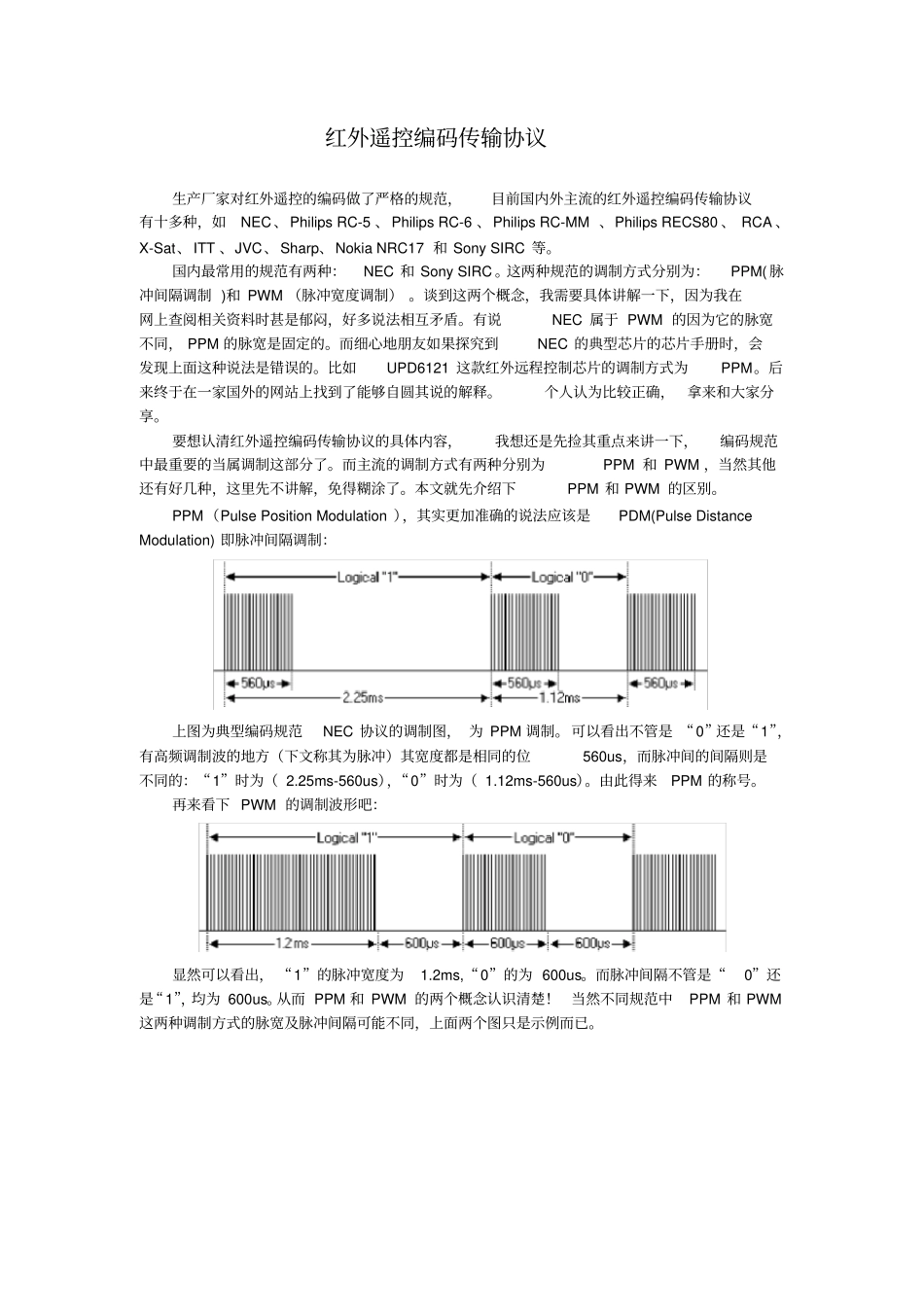

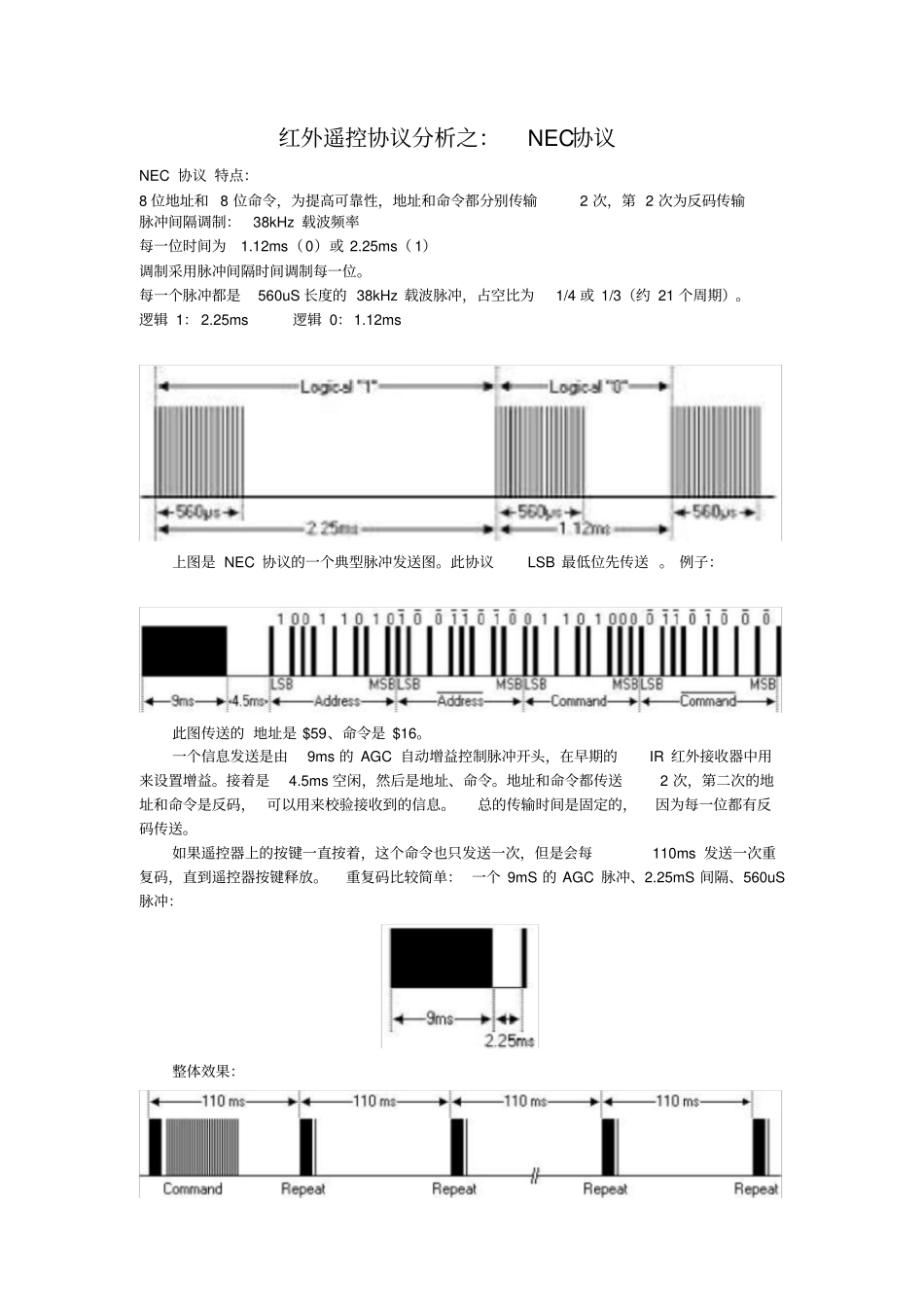

红外遥控编码传输协议生产厂家对红外遥控的编码做了严格的规范，目前国内外主流的红外遥控编码传输协议有十多种，如NEC 、Philips RC-5 、Philips RC-6 、Philips RC-MM 、Philips RECS80 、 RCA 、X-Sat、ITT 、JVC、Sharp、Nokia NRC17 和 Sony SIRC 等。国内最常用的规范有两种：NEC 和 Sony SIRC 。这两种规范的调制方式分别为：PPM( 脉冲间隔调制 )和 PWM （脉冲宽度调制） 。谈到这两个概念，我需要具体讲解一下，因为我在网上查阅相关资料时甚是郁闷，好多说法相互矛盾。有说NEC 属于 PWM 的因为它的脉宽不同， PPM 的脉宽是固定的。而细心地朋友如果探究到NEC 的典型芯片的芯片手册时，会发现上面这种说法是错误的。比如UPD6121 这款红外远程控制芯片的调制方式为PPM。后来终于在一家国外的网站上找到了能够自圆其说的解释。个人认为比较正确，拿来和大家分享。要想认清红外遥控编码传输协议的具体内容，我想还是先捡其重点来讲一下，编码规范中最重要的当属调制这部分了。而主流的调制方式有两种分别为PPM 和 PWM ，当然其他还有好几种，这里先不讲解，免得糊涂了。本文就先介绍下PPM 和 PWM 的区别。PPM（Pulse Position Modulation ），其实更加准确的说法应该是PDM(Pulse Distance Modulation) 即脉冲间隔调制：上图为典型编码规范NEC 协议的调制图， 为 PPM 调制。可以看出不管是 “0”还是“1”，有高频调制波的地方（下文称其为脉冲）其宽度都是相同的位560us，而脉冲间的间隔则是不同的：“1”时为（ 2.25ms-560us），“0”时为（ 1.12ms-560us）。由此得来PPM 的称号。再来看下 PWM 的调制波形吧：显然可以看出， “1”的脉冲宽度为1.2ms,“0”的为 600us。而脉冲间隔不管是“0”还是“1”，均为 600us。从而 PPM 和 PWM 的两个概念认识清楚！ 当然不同规范中PPM 和 PWM这两种调制方式的脉宽及脉冲间隔可能不同，上面两个图只是示例而已。红外遥控协议分析之：NEC协议NEC 协议 特点：8 位地址和 8 位命令，为提高可靠性，地址和命令都分别传输2 次，第 2 次为反码传输脉冲间隔调制：38kHz 载波频率每一位时间为1.12ms（0）或 2.25ms（ 1）调制采用脉冲间隔时间调制每一位。每一个脉冲都是560uS 长度的 38kHz 载波脉冲，占空比为1/4 或 1/3（约 21 个周期）。逻辑 1： 2.25ms 逻辑 0：1.12ms 上图是 NEC 协议的一个典型脉冲发送图。此...
