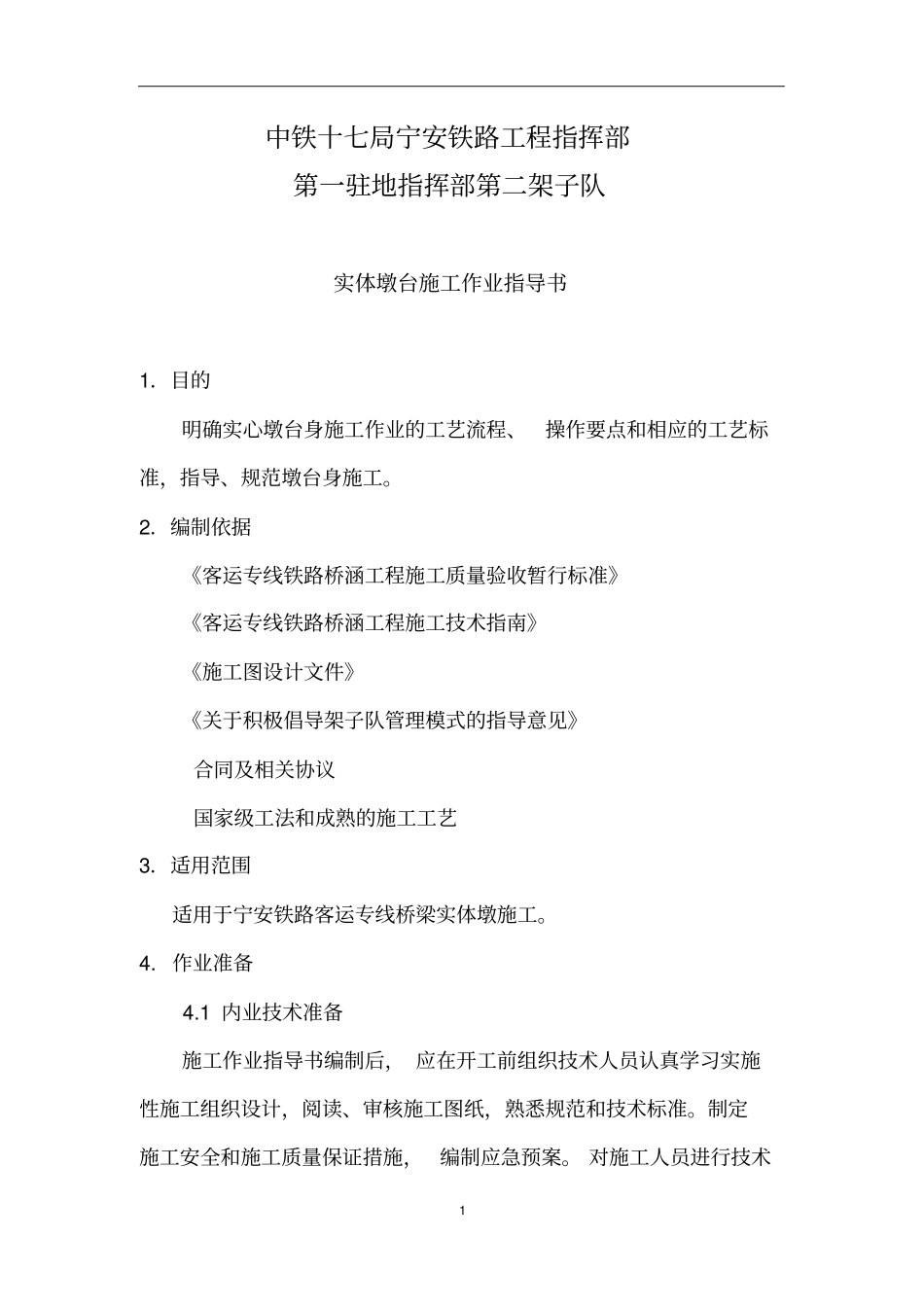

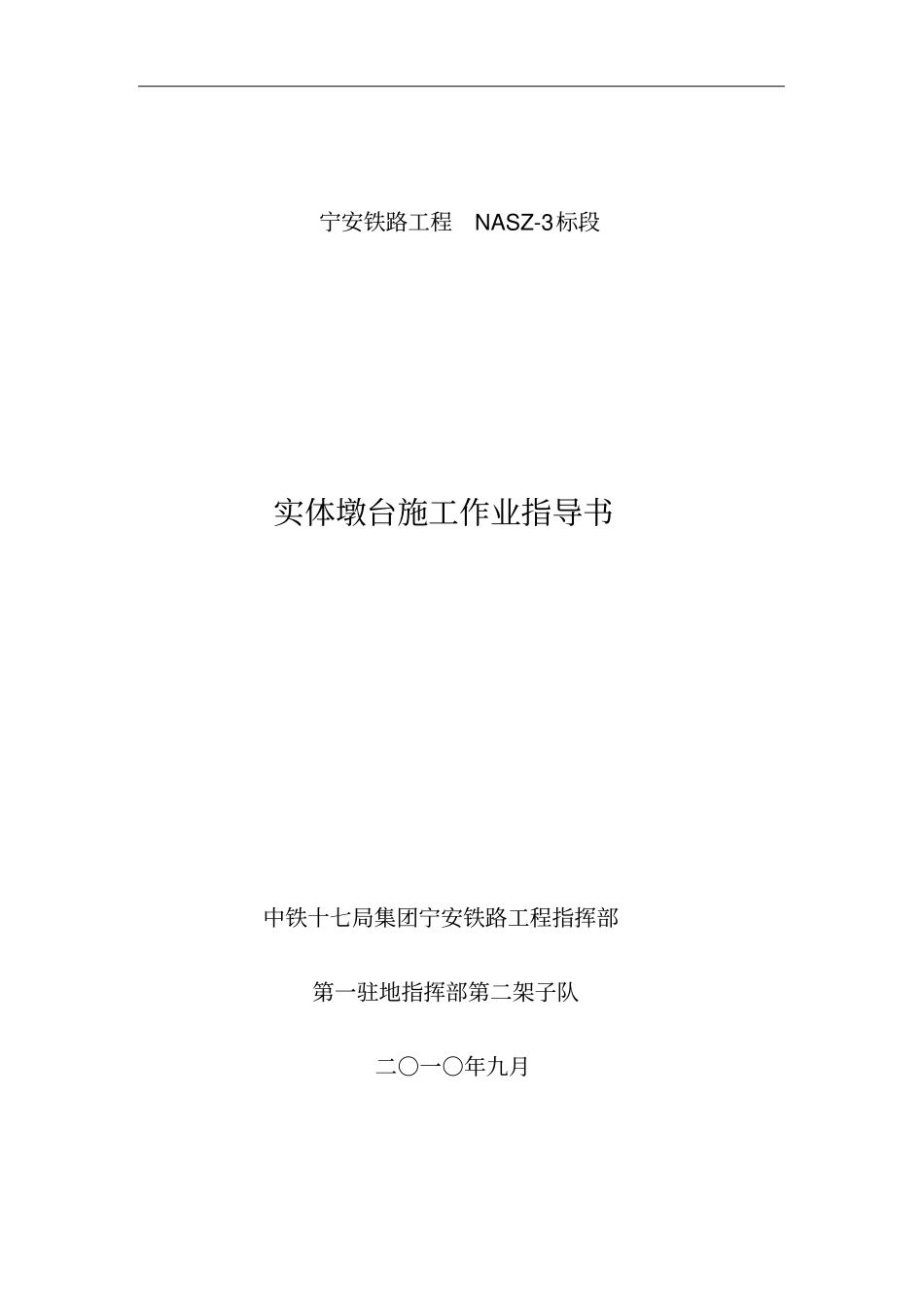

宁安铁路工程NASZ-3标段实体墩台施工作业指导书中铁十七局集团宁安铁路工程指挥部第一驻地指挥部第二架子队二○一○年九月1 中铁十七局宁安铁路工程指挥部第一驻地指挥部第二架子队实体墩台施工作业指导书1．目的明确实心墩台身施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范墩台身施工。2．编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》《施工图设计文件》《关于积极倡导架子队管理模式的指导意见》合同及相关协议国家级工法和成熟的施工工艺3．适用范围适用于宁安铁路客运专线桥梁实体墩施工。4. 作业准备4.1 内业技术准备施工作业指导书编制后， 应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，熟悉规范和技术标准。制定施工安全和施工质量保证措施，编制应急预案。 对施工人员进行技术2 交底，对参加人员进行岗前技术培训，明确施工要点和关键部位卡控重点，考核合格后持证上岗。4.2 外业技术准备4.2.1 施工前应先对施工场地进行平整，方便模板的堆放与拼装。4.2.2 立模前应对分节模板进行编号，并对模板进行试拼装，对错台、错缝进行打磨和整修。4.2.3 准备好材料、劳力及施工机械，并检查其性能达到要求。4.2.4 现场用水、用电满足施工要求。4.2.5 施工作业层中所涉及的墩身轴线、方向、标高等各种外部技术数据收集，测量放线，做好立模前准备。5. 技术要求5.1 施工前按设计提拱的配合比进行室内试验，确定施工配合比。配合比应由试验室多次试配，选择最合理配合比。5.2 正式浇筑墩身前，应根据选择的最优配合比浇筑实验墩，取得相应的技术参数，为墩身施工的施工配合比、坍落度控制、温度应力控制、浇筑速度控制及养护方式等提供依据。5.3 混凝土的拌和采用场地集中拌和，砼灌车运输至现场。5.4 依照设计图纸和施工规范进行施工前技术交底，技术交底的内容应包括该构筑物的尺寸、形状、平面位置、砼强度等级、模板、钢筋详细图纸、混凝土浇筑方式，以及安全、质量措施。3 6. 施工程序与工艺流程6.1 一般分三步浇筑墩身混凝土。第一步浇筑到变化段；第二步浇筑到托盘以下变化处；第三步浇筑实体托盘及垫石。 6.2实体墩身施工工艺流程见图 5-6-1 。图 6-1 实体墩身施工工艺流程图7 施工要求7.1 测量放线立模前放出墩身轴线及立模标高。 熟悉和掌握每个墩身的模板组合方案，按照纵横轴线要求进行模板拼接。7.2 模板7.2.1 模...
