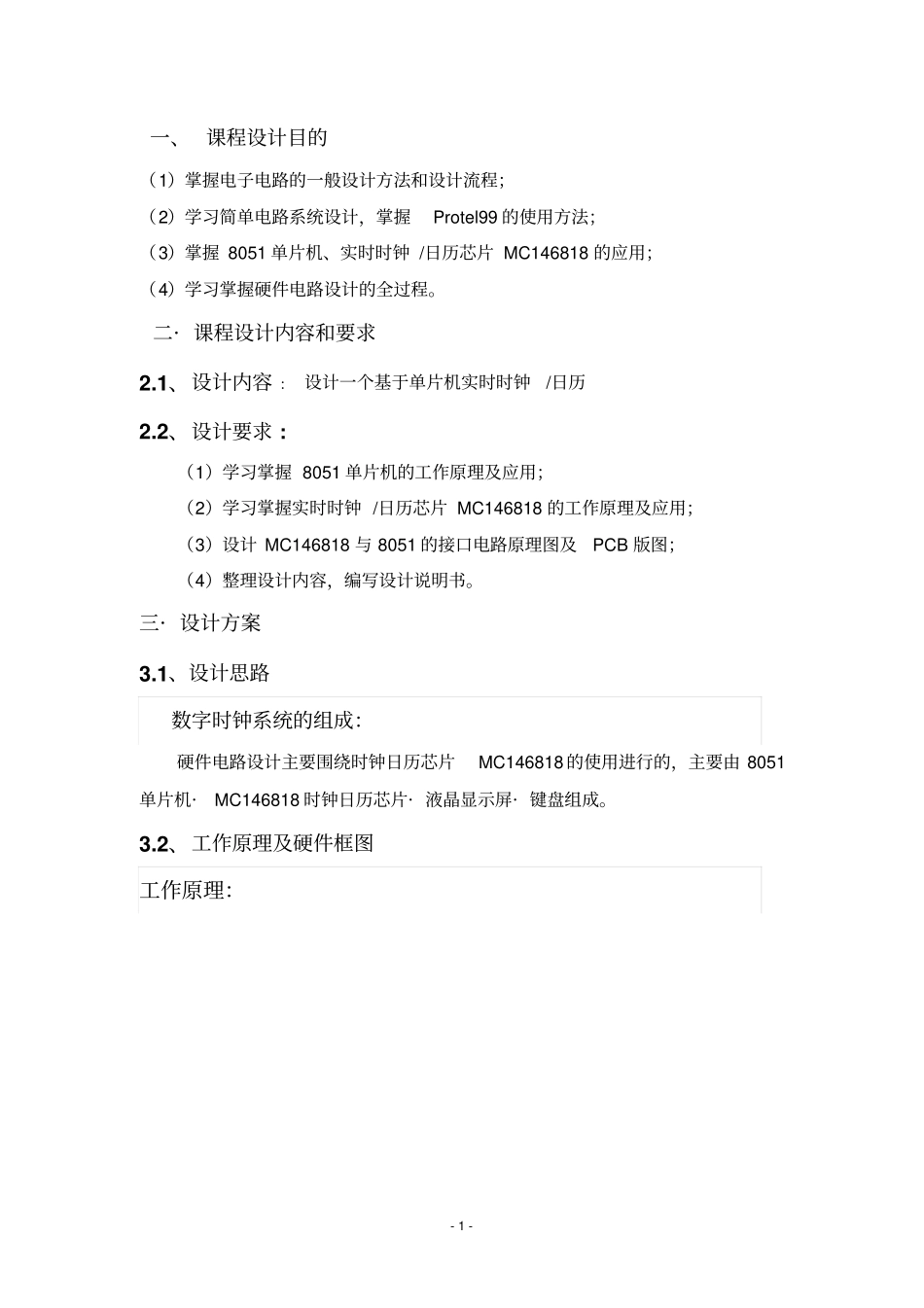

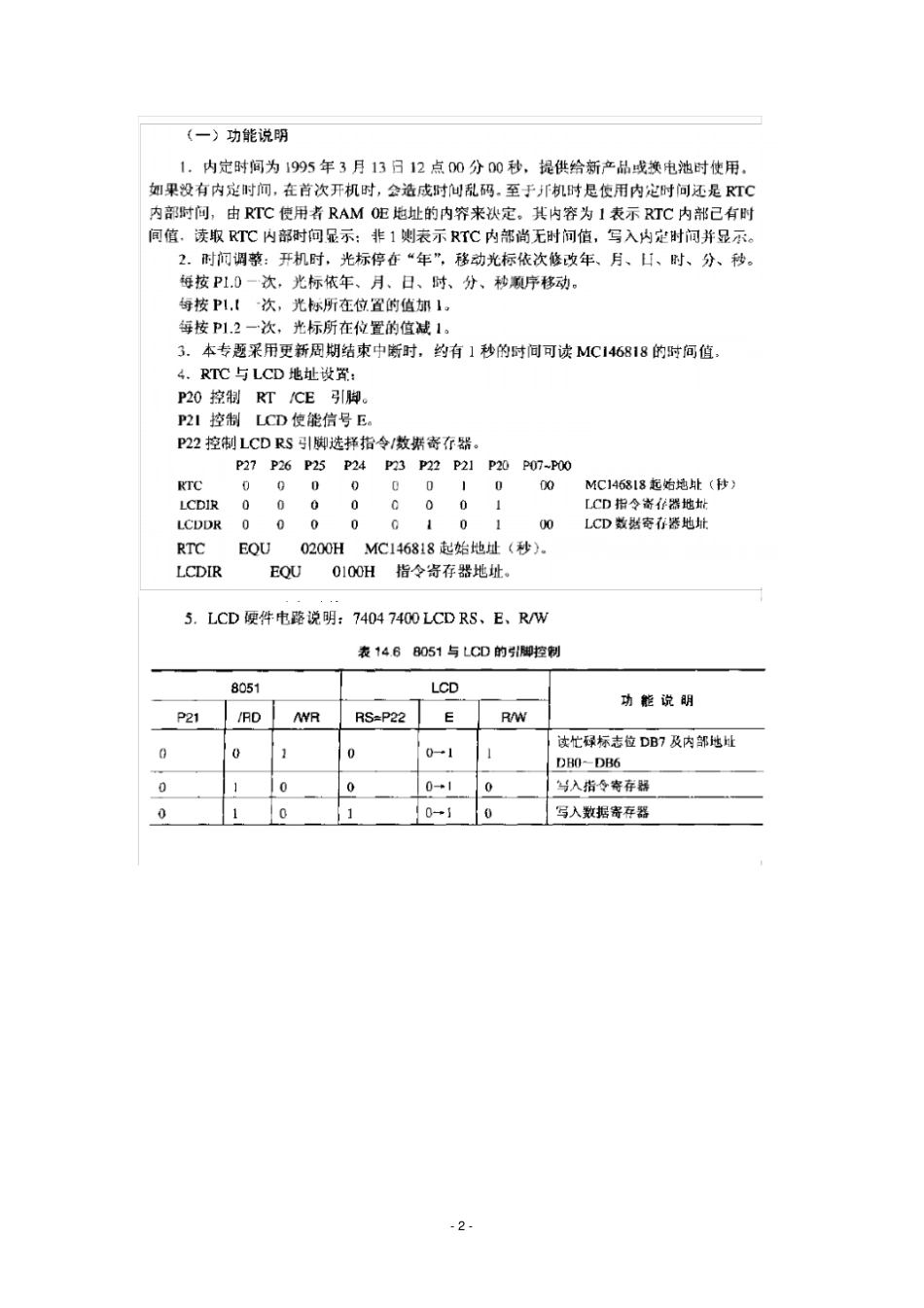

目录1 、课程设计目的 ,,,,,,,,,,,,,,,,,,,,,,,2 2 、课程设计和要求 ,,,,,,,,,,,,,,,,,,,,,,2 2.1 、设计内容 ,,,,,,,,,,,,,,,,,,,,,,,,,,2 2.2 、设计要求 ,,,,,,,,,,,,,,,,,,,,,,,,,,2 3 、设计方案 ,,,,,,,,,,,,,,,,,,,,,,,,,,,2 3.1 、设计思路 ,,,,,,,,,,,,,,,,,,,,,,,,,,23.2 、工作原理及硬件框图,,,,,,,,,,,,,,,,,,,,,23.3 、硬件电路原理图 ,,,,,,,,,,,,,,,,,,,,,8 3.4 、PCB版图设计 ,,,,,,,,,,,,,,,,,,,,,,,8 4 、课程设计总结,,,,,,,,,,,,,,,,,,,,,,,9 5 、参考文献,,,,,,,,,,,,,,,,,,,,,,,11- 1 - 一、 课程设计目的（1）掌握电子电路的一般设计方法和设计流程；（2）学习简单电路系统设计，掌握Protel99 的使用方法；（3）掌握 8051 单片机、实时时钟 /日历芯片 MC146818 的应用；（4）学习掌握硬件电路设计的全过程。二· 课程设计内容和要求2.1、设计内容 ： 设计一个基于单片机实时时钟/日历2.2、设计要求 :（1）学习掌握 8051 单片机的工作原理及应用；（2）学习掌握实时时钟 /日历芯片 MC146818 的工作原理及应用；（3）设计 MC146818 与 8051 的接口电路原理图及PCB 版图；（4）整理设计内容，编写设计说明书。三· 设计方案3.1、设计思路数字时钟系统的组成：硬件电路设计主要围绕时钟日历芯片MC146818 的使用进行的，主要由 8051单片机·MC146818 时钟日历芯片· 液晶显示屏· 键盘组成。3.2、工作原理及硬件框图工作原理：- 2 - - 3 - 图（ 1） 数字时钟系统框图（3）电路设计8051 单片机 ：单片机的 40 个引脚大致可分为4 类：电源、时钟、控制和I/O 引脚。⒈ 电源 : ⑴ VCC - 芯片电源，接 +5V；⑵ VSS - 接地端；⒉ 时钟 : - 4 - XTAL1 、XTAL2 - 晶体振荡电路反相输入端和输出端。⒊ 控制线 : 控制线共有 4 根，⑴ ALE/PROG:地址锁存允许 /片内 EPROM 编程脉冲① ALE 功能：用来锁存P0 口送出的低 8 位地址② PROG 功能：片内有 EPROM 的芯片，在 EPROM 编程期间， 此引脚输入编程脉冲。⑵ PSEN:外 ROM 读选通信号。⑶ RST/VPD:复位 /备用电源。① RST（Reset）功能：复位信号输入端。② VPD 功能：在 Vcc 掉电情况下，接备用电源。⑷ EA/Vpp: 内外 ROM 选择/片内 EPROM 编程电源。① EA 功能：内外 ROM 选择端。② Vpp 功能：片内有 EPROM 的芯片， 在 EPROM 编程期间...
