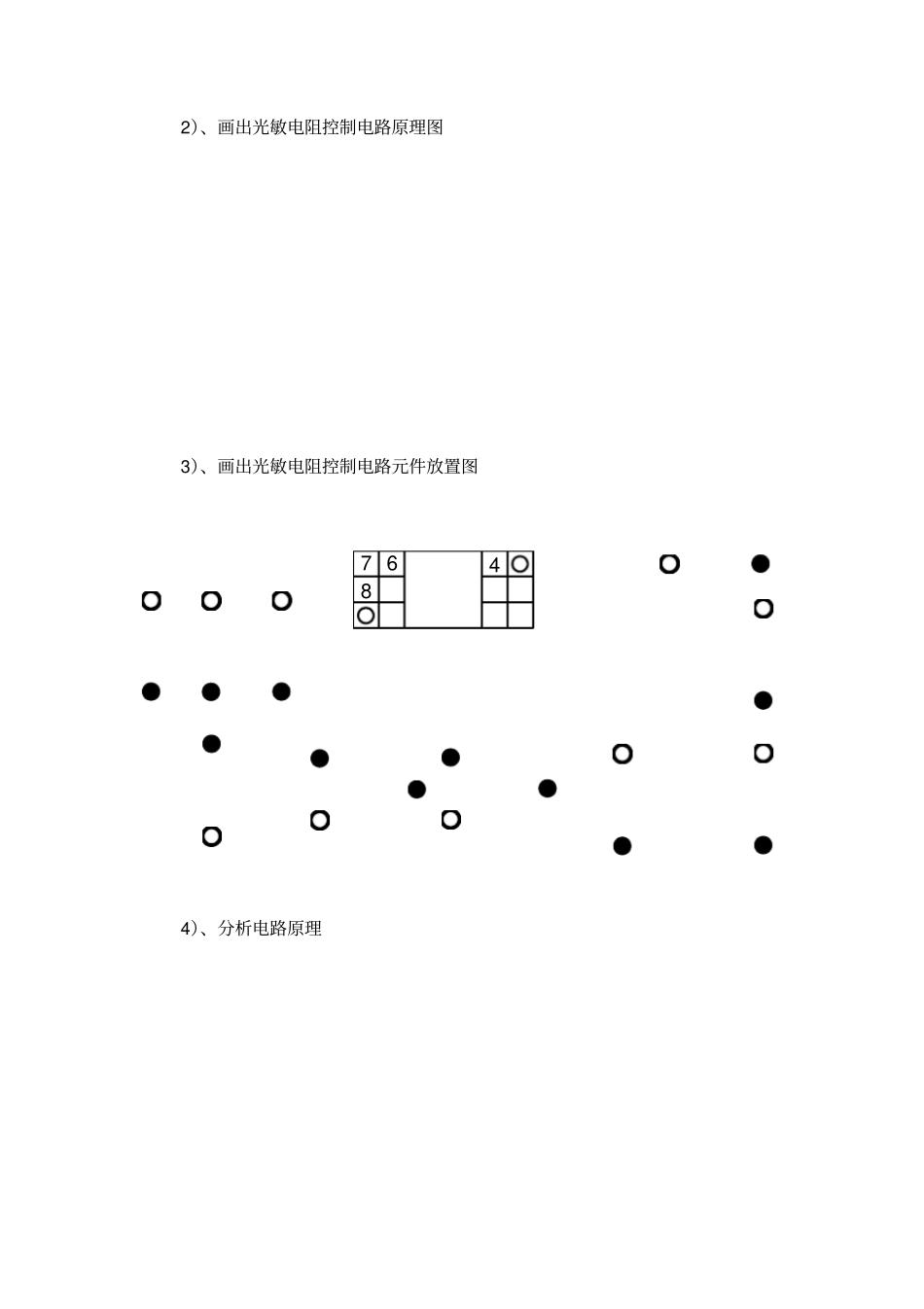

实训一、光敏电阻控制电路制作任务书班级：姓名：学号：1．实训目的1）2）3）2．实训器材编号元件名称型号规格数量（个）备注1光敏电阻2晶体三极管3发光二极管4小灯泡（含灯座）5二极管6继电器7电位器8电阻9电容10万用表11直流稳压电源3．实训步骤1）、用万用表检测元件①检测光敏电阻的亮阻与暗阻的阻值。②检测继电器的触点是否接触良好：用 DC12V 电源接继电器线圈，观察继电器是否动作；并用万用表检测常开常闭触点接触是否良好。③检测点灯与发光二极管的好坏。④检测三极管的好坏。2）、画出光敏电阻控制电路原理图3）、画出光敏电阻控制电路元件放置图78464）、分析电路原理5）、 电路调试① 检查电源电压是否为12V；注意极性不能接错。②在光敏电阻 R2 处于亮光照射时，用万用表测量T1 的基极电位。为确保此时 T1、T2 处于截止状态，应调节电位器W，使三极管 T1基极电压 Vb1＜。③用遮光物遮住光敏电阻R2，使光敏电阻 R2 处于暗光状态，此时，三极管T1、T2 应处于完全导通状态， T1基极电压 Vb1＞；可用电位器 W 进行微调。4、参数的测量1）、光敏电阻的亮阻 = ，暗阻的阻值 = 。2）、当电路的 L 灯亮时，测量R1 两端的电压值 = ，R2 两端的电压值 = ；流过 R1 的电流 = 。Q1 三极管的基极对地电压= 。当电路的 L 灯不亮时，测量R1 两端的电压值 = ，R2 两端的电压值 = 。流过 R1 的电流 = 。Q1 三极管的基极对地电压= 。3）、测量二极管D 的正向电阻阻值= ，其的反向电阻阻值= 。4）、当电路正常工作时，断开电位器测量其阻值= 。5）、检测三极管的步骤5、实训收获与提高7846
