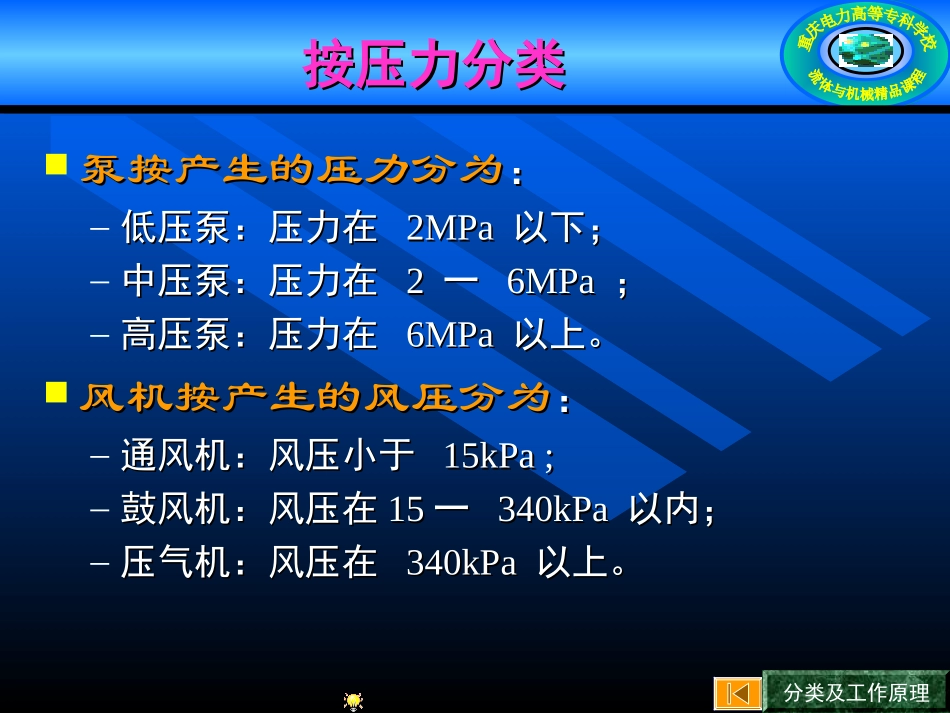

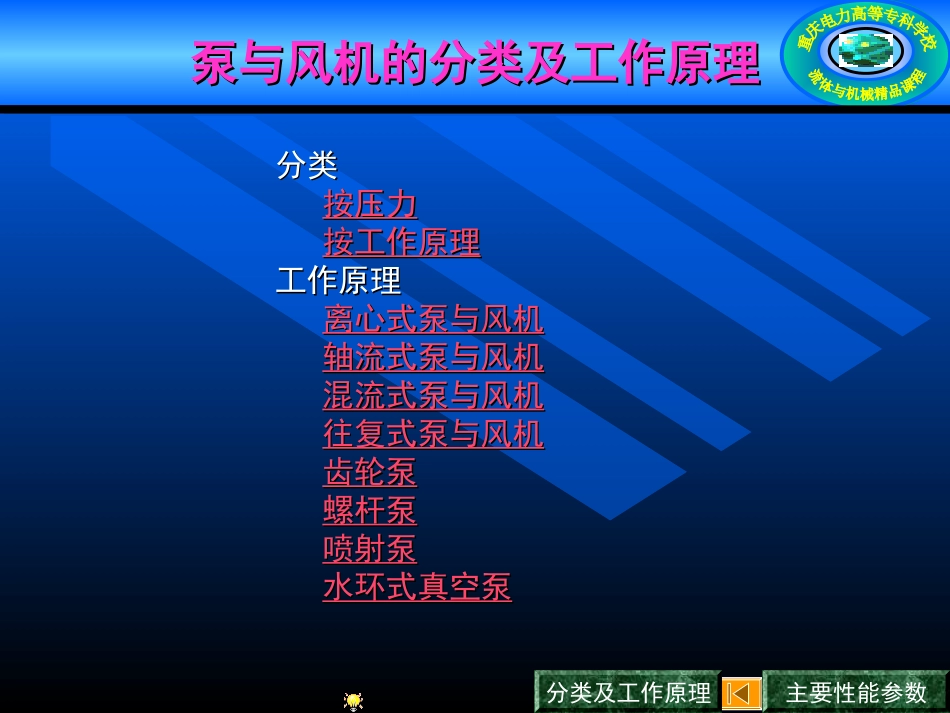

泵与风机的分类及工作原理泵与风机的分类及工作原理分类分类按压力按压力按工作原理按工作原理工作原理工作原理离心式泵与风机离心式泵与风机轴流式泵与风机轴流式泵与风机混流式泵与风机混流式泵与风机往复式泵与风机往复式泵与风机齿轮泵齿轮泵螺杆泵螺杆泵喷射泵喷射泵水环式真空泵水环式真空泵分类及工作原理主要性能参数按压力分类按压力分类泵按产生的压力分为泵按产生的压力分为：：–低压泵：压力在低压泵：压力在2MPa2MPa以下；以下；–中压泵：压力在中压泵：压力在22一一6MPa6MPa；；–高压泵：压力在高压泵：压力在6MPa6MPa以上。以上。风机按产生的风压分为风机按产生的风压分为：：–通风机：风压小于通风机：风压小于15kPa;15kPa;–鼓风机：风压在鼓风机：风压在1515一一340kPa340kPa以内；以内；–压气机：风压在压气机：风压在340kPa340kPa以上。以上。分类及工作原理按工作原理分按工作原理分类类分类及工作原理风机叶片式风机容积式风机轴流风机离心风机往复风机回转风机离心式泵与风机的工作原理离心式泵与风机的工作原理离心式泵与风机的工作原理：叶轮高速旋转时产生的离心力使流体获得能量，即流体通过叶轮后，压能和动能都得到提高，从而能够被输送到高处或远处。分类及工作原理轴流式泵与风机工作原理轴流式泵与风机工作原理轴流式泵与风机的工作原理是：轴流式泵与风机的工作原理是：旋转叶片的挤压推进力使流体旋转叶片的挤压推进力使流体获得能量，升高其压能和动获得能量，升高其压能和动能，。能，。图1-5轴流风机示意图1-整流罩2-前导叶3-叶轮4-扩散筒5-整流体分类及工作原理主要性能参数混流式泵与风机混流式泵与风机流体是沿介于轴向与流体是沿介于轴向与径向之间的圆锥面方径向之间的圆锥面方向流出叶轮，部分利向流出叶轮，部分利用叶型升力，部分利用叶型升力，部分利用离心力用离心力流量较大、压头较高，流量较大、压头较高，是一种介于轴流式与是一种介于轴流式与离心式之间的叶片式离心式之间的叶片式泵与风机泵与风机分类及工作原理主要性能参数往复式往复式这种机械借活塞这种机械借活塞在汽缸内的往复在汽缸内的往复作用使缸内容积作用使缸内容积反复变化，以吸反复变化，以吸入和排出流体入和排出流体此泵适用于小流量、此泵适用于小流量、高压力，电厂中常高压力，电厂中常用作加药泵。用作加药泵。分类及工作原理活塞泵柱塞泵主要性能参数齿轮泵工作原理齿轮泵工作原理齿轮泵具有一对互相啮合的齿轮齿轮泵具有一对互相啮合的齿轮在输油系统中可用作传输、增压在输油系统中可用作传输、增压泵；泵；在燃油系统中可用作输送、加压、在燃油系统中可用作输送、加压、喷射的燃油泵；喷射的燃油泵；在一切工业领域中，均可作润滑在一切工业领域中，均可作润滑油泵用。油泵用。图1-9齿轮泵示意图1-主动轮2-从动轮3-吸油管4-压油管分类及工作原理主要性能参数螺杆泵工作原理螺杆泵工作原理螺杆泵乃是一种利用螺杆螺杆泵乃是一种利用螺杆相互啮合来吸入和排出液相互啮合来吸入和排出液体的回转式泵。螺杆泵的体的回转式泵。螺杆泵的转子由主动螺杆转子由主动螺杆ll和从动和从动螺杆螺杆22组成。主动螺杆与组成。主动螺杆与从动螺杆做相反方向转动，从动螺杆做相反方向转动，螺纹相互啮合，流体从吸螺纹相互啮合，流体从吸入口进入，被螺旋轴向前入口进入，被螺旋轴向前推进增压至排出口。推进增压至排出口。分类及工作原理主要性能参数喷射泵喷射泵将高压的工作流体7，由压力管送人工作喷嘴6，经喷嘴后压能变成高速动能，将喷嘴外围的液体(或气体)带走。此时因喷嘴出口形成高速使扩散室2的喉部吸人室5造成真空，从而使被抽吸流体8不断进入与工作流体7混合，然后通过扩散室将压力稍升高输送出去。工作流体可以为高压蒸汽，也可为高压水，前者称为蒸汽喷射泵，后者称为射水抽气器。在电厂中都可用作抽出凝汽器中的空气。分类及工作原理主要性能参数水环式真空泵水环式真空泵叶轮偏心地安装在泵体内。叶轮旋转时，液体受到离心力的作用，在泵叶轮偏心地安装在泵体内。叶轮旋转时，液体受到离心力的作用，在泵体内壁形...
