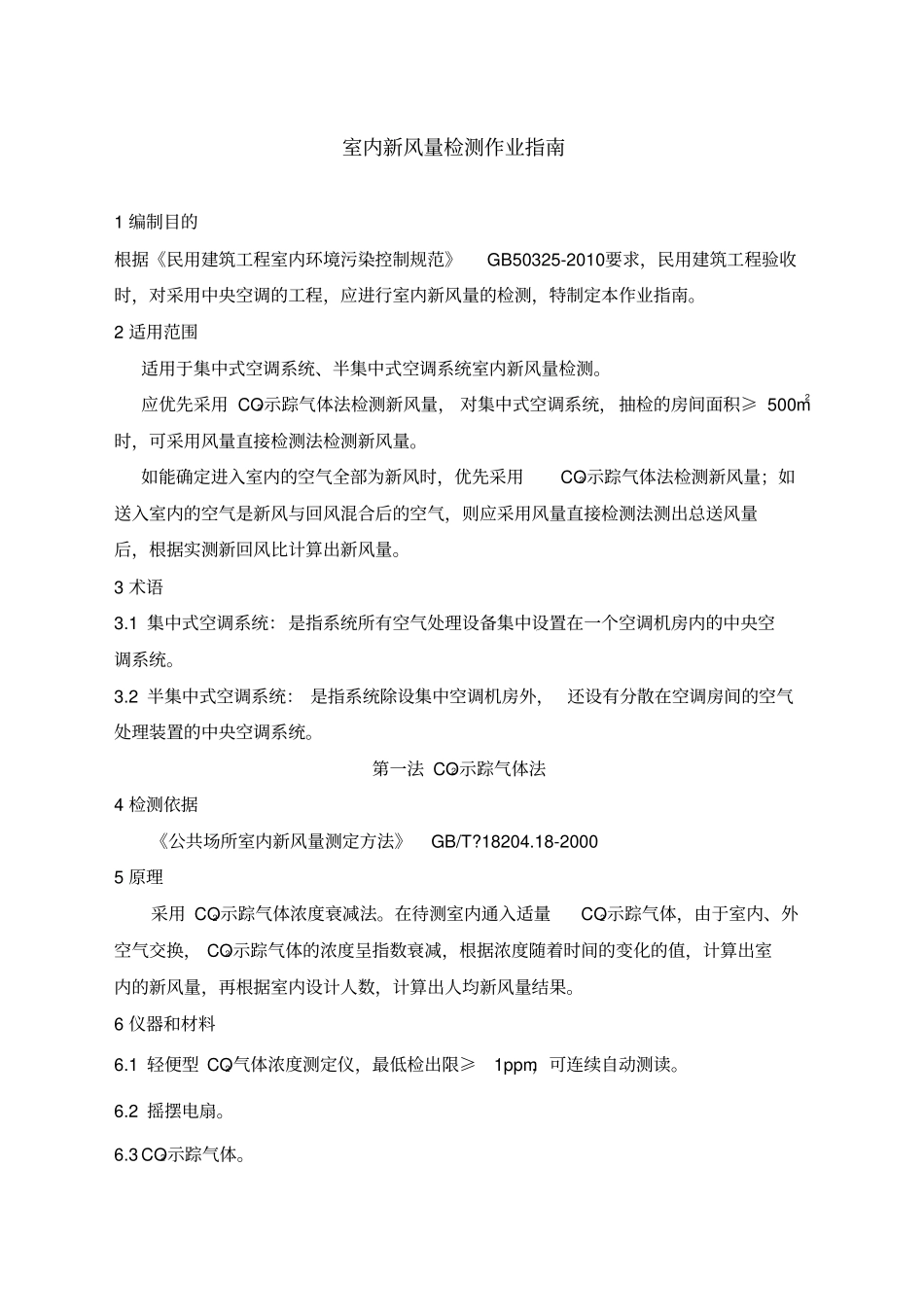

室内新风量检测作业指南1 编制目的根据《民用建筑工程室内环境污染控制规范》GB50325-2010要求,民用建筑工程验收时,对采用中央空调的工程,应进行室内新风量的检测,特制定本作业指南。2 适用范围适用于集中式空调系统、半集中式空调系统室内新风量检测。应优先采用 CO2示踪气体法检测新风量, 对集中式空调系统,抽检的房间面积≥ 500m2时,可采用风量直接检测法检测新风量。如能确定进入室内的空气全部为新风时,优先采用CO2 示踪气体法检测新风量;如送入室内的空气是新风与回风混合后的空气,则应采用风量直接检测法测出总送风量后,根据实测新回风比计算出新风量。3 术语3.1 集中式空调系统:是指系统所有空气处理设备集中设置在一个空调机房内的中央空调系统。3.2 半集中式空调系统: 是指系统除设集中空调机房外, 还设有分散在空调房间的空气处理装置的中央空调系统。第一法 CO2 示踪气体法4 检测依据《公共场所室内新风量测定方法》GB/T?18204.18-2000 5 原理采用 CO2 示踪气体浓度衰减法。在待测室内通入适量CO2示踪气体,由于室内、外空气交换, CO2 示踪气体的浓度呈指数衰减,根据浓度随着时间的变化的值,计算出室内的新风量,再根据室内设计人数,计算出人均新风量结果。6 仪器和材料6.1 轻便型 CO2 气体浓度测定仪,最低检出限≥1ppm,可连续自动测读。6.2 摇摆电扇。6.3 CO2示踪气体。7 测定步骤7.1 室内空气总量的测定7.1.1 用尺测量并计算出室内容积V1(m3)。7.1.2 室内应无家具等物品, 用尺测量并计算出室内梁、 柱等凸出物的总体积V2(m3)。7.1.3 计算室内空气容积,见式7.1 。12VVV (7.1 )式中: V ————室内空气容积, m3; 1V ————室内容积, m3; 2V ————室内物品容积, m37.2 检测点的设置室内 CO2浓度检测点数应按表7.2 设置,当房间内有 2 个及以上检测点时, 应采用对角线、斜线、梅花状均衡布点。表 7.2 室内 CO2浓度检测点数设置房间使用面积( m2)检测点数(个)<50 1 ≥50,<100 2 ≥100,<500 3 7.3 测定的准备工作7.3.1 按仪器使用说明校正仪器,校正后待用。7.3.2 打开电源,确认供电正常。7.3.3 用氮气归零。7.4 测定7.4.1 测定环境本底 CO2浓度。7.4.2 关闭门窗及空调系统,在室内通入适量的CO2,按室内空气量计算,释放CO2 气体 2~4g/m3,同时用风扇扰动空气(约3~5min),使 CO2 示踪气体充分混合均匀。按...
