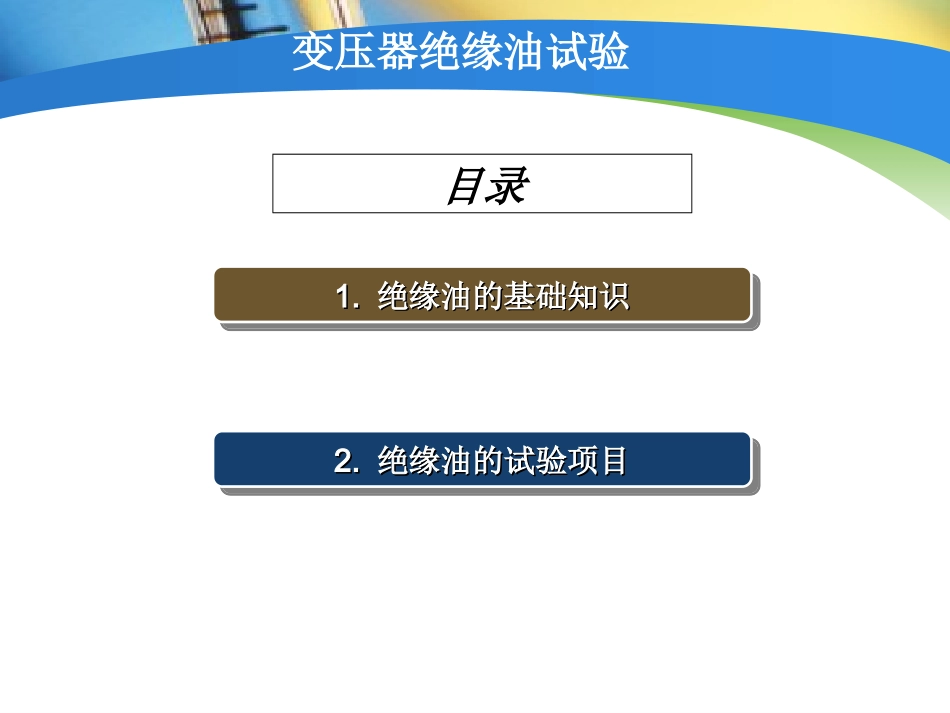

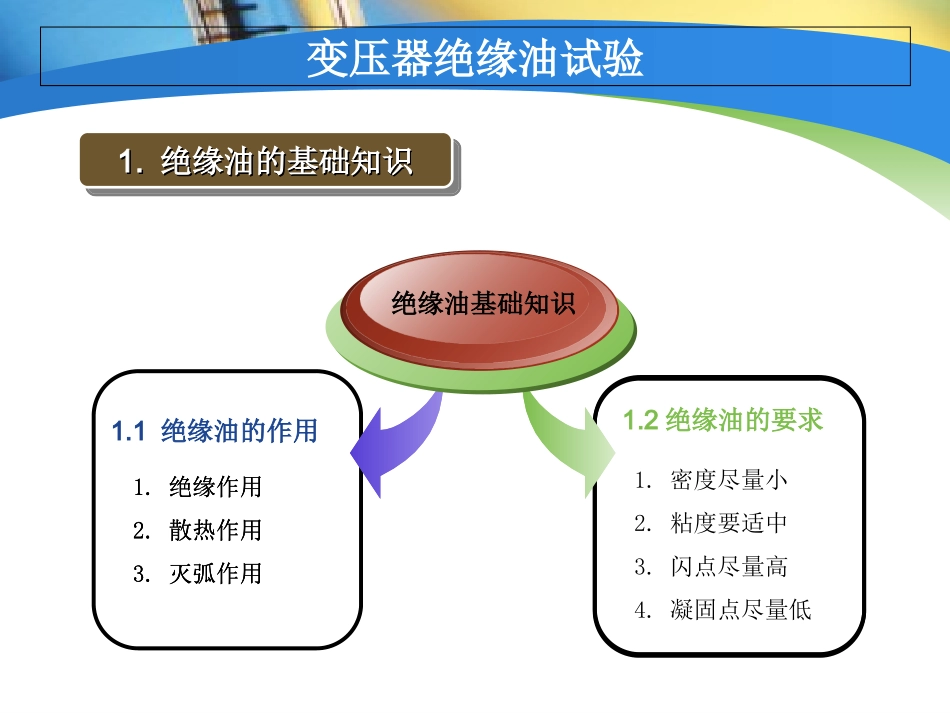

CompanyLOGO变压器绝缘油试验制作制作wyhwyh制作制作wyhwyh目录1.1.绝缘油的基础知识绝缘油的基础知识1.1.绝缘油的基础知识绝缘油的基础知识2.2.绝缘油的试验项目绝缘油的试验项目2.2.绝缘油的试验项目绝缘油的试验项目变压器绝缘油试验变压器绝缘油试验1.1绝缘油的作用1.2绝缘油的要求1.绝缘作用2.散热作用3.灭弧作用1.绝缘作用2.散热作用3.灭弧作用1.绝缘作用2.散热作用3.灭弧作用1.密度尽量小2.粘度要适中3.闪点尽量高4.凝固点尽量低绝缘油基础知识1.1.绝缘油的基础知识绝缘油的基础知识1.1.绝缘油的基础知识绝缘油的基础知识变压器绝缘油试验1.1绝缘油的作用1绝缘作用：在电气设备中，变压器油可将不同电位的带电部分隔离开来，使不至于形成短路，因为空气的介电常数为1.0，而变压器油的介电常数为2.25。绝缘材料浸在油中，不仅可提高绝缘强度，而且还可免受潮气的侵蚀。1.1.绝缘油的基础知识绝缘油的基础知识1.1.绝缘油的基础知识绝缘油的基础知识变压器绝缘油试验1.1绝缘油的作用2散热冷却作用：变压器油的比热大，常用作冷却剂。变压器运行时产生的热量使靠近铁芯和绕组的油受热膨胀上升，通过油的上下对流，热量通过散热器散出，保证变压器正常运行。1.1.绝缘油的基础知识绝缘油的基础知识1.1.绝缘油的基础知识绝缘油的基础知识变压器绝缘油试验1.1绝缘油的作用3灭弧作用在油断路器和变压器的有载调压开关上，触头切换时会产生电弧。由于变压器油导热性能好，且在电弧的高温作用下能分触了大量气体，产生较大压力，从而提高了介质的灭弧性能，使电弧很快熄灭。1.1.绝缘油的基础知识绝缘油的基础知识1.1.绝缘油的基础知识绝缘油的基础知识变压器绝缘油试验1.2绝缘油的要求1.具有较高的介电强度，以适应不同的工作电压，2.具有较低的粘度，以满足循环对流和传热需要，3.具有较高的闪点温度，以满足防火要求，4.具有足够的低温性能，以抵御设备可能遇到的低温环境，具有良好的抗氧化能力，以保证油品有较长的使用寿命。1.1.绝缘油的基础知识绝缘油的基础知识1.1.绝缘油的基础知识绝缘油的基础知识变压器绝缘油试验2.1从外观判断油的质量1.油的颜色：新油一般为浅黄色，氧化后颜色变为深暗红色。运行中油的颜色迅速变暗，表示油质变坏。2.气味：变压器油应没有气味，或带一点煤油味，如有别的气味，说明油质变坏。如：烧焦味—油干燥时过热；酸味—油严重老化；乙炔味—油内产生过电弧；其它味—随容器产生。3.透明度：新油在玻璃瓶中是透明的，并带有蓝紫色的荧光，如果失去荧光和透明度，说明有水分、机械杂质和游离碳。2.2.绝缘油的试验项目绝缘油的试验项目2.2.绝缘油的试验项目绝缘油的试验项目化学特性2.2试验判断油的质量试验项目试验项目试验项目试验项目击穿电压击穿电压油油tgδtgδ（（9090℃℃））%%闪点酸值水闪点酸值水溶性值等溶性值等气体含量气体含量（气相色谱分析）（气相色谱分析）电气特性物理特性化学特性油试验所用油杯油介电强度方法高压仓壁高压电极轴杆轴杆固定螺丝油杯电极档距塞尺2.5杯壁变压器绝缘油试验试验应在室温15-35℃，湿度不高于75%的条件下，当准备工作全部就绪后，准备升压按照介电强度测试仪说明对其模式设置。静止时间为5min，升压速度3KV/S，搅拌时间为2~5S，试验次数6次。选择“样品测试”按一次“确认”键，仪器自动按设定的模式进行匀速升温，直到试样击穿为止。最后求出平均值显示于屏幕上，至此整个试验完成。123绝缘油绝缘强度试验步骤2.2.绝缘油的试验项目绝缘油的试验项目2.2.绝缘油的试验项目绝缘油的试验项目变压器绝缘油试验油质判断标准2.2.绝缘油的试验项目绝缘油的试验项目2.2.绝缘油的试验项目绝缘油的试验项目变压器绝缘油试验2.1击穿电压变压器绝缘油试验1将试油注至油杯环状刻线处，然后盖上清洁、干燥的杯盖，插入温度计，并将油杯放在空气浴中。2试油在不断搅拌情况下升温：试油闪点高于50℃时，开始加热速度要均匀上升，并定期进行搅拌。到预防闪点前40℃时，调整加热速度，使在预计闪点前20℃时，升温速度能控制在2~3/min℃。3试油温度达到预防闪点前10℃时，作点火试验。闪点...
