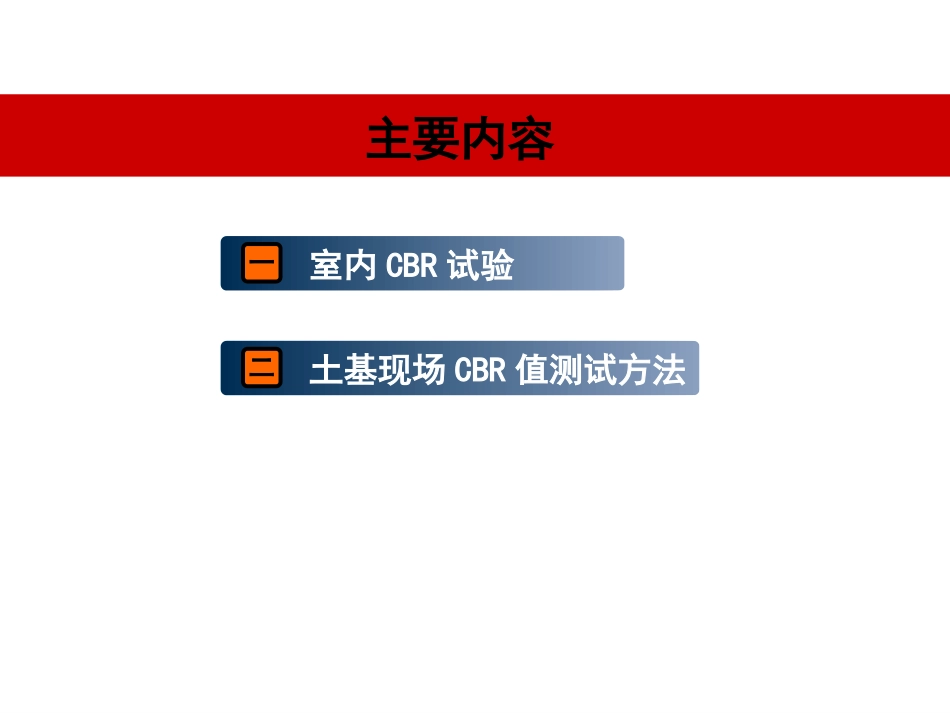

承载比（CBR）试验Goaheadandreplaceitwithyourowntext.Thisisanexampletext.Goaheadandreplaceitwithyourowntext能力目标学习目标Goaheadandreplaceitwithyourowntext.Thisisanexampletext.Goaheadandreplaceitwithyourowntext主要内容室内CBR试验一土基现场CBR值测试方法二1.室内CBR试验一、目的和适用范围目的和适用范围2.试样的最大粒径宜控制在25mm以内，最大不得超过38mm。1.本试验方法只适用于在规定的试筒内制件后，对各种土和路面基层、底基层材料进行承载比试验。二、检测器具•1.圆孔筛：孔径38mm、25mm、20mm及5mm筛各一个。•2.重型标准击实仪器设备：试筒、夯锤等。•3.贯入杆：端面直径50mm、长100mm的金属柱。•4.路面材料强度或其他载荷装置：能量不小于50kN。•5.百分表、测力环、荷载板等。二、检测器具图1承载比试筒1.试筒2.套环3.夯击底板4.拉杆图2路面材料强度仪1.框架2.量力环3.贯入杆4.百分表5.试件6.升降台7.蜗轮蜗杆箱8.摇把24/10/19山东交通职业学院第8页二、检测器具图3带调节杆的多孔板图5荷载板（单位：mm）三、试样1.将具代表性的风干试料用木碾捣碎，但应尽量注意不使土或粒料的单个颗粒破碎。土团均应捣碎到通过5mm的筛孔。2.采取有代表性的试料50kg，过38mm筛后按四分法取出约25。再用四分法将取出的试料分成4份，每份质量6kg，供击实试验和制试件之用。3.在预定做击实试验的前一天，取有代表性的试料测定其风干含水量。1.将具代表性的风干试料用木碾捣碎，但应尽量注意不使土或粒料的单个颗粒破碎。土团均应捣碎到通过5mm的筛孔。2.采取有代表性的试料50kg，过38mm筛后按四分法取出约25。再用四分法将取出的试料分成4份，每份质量6kg，供击实试验和制试件之用。3.在预定做击实试验的前一天，取有代表性的试料测定其风干含水量。四、检测步骤1.击实法制样制备三种干密度试件，每种干密度试件制3个，则共制9个试件。每层击数分别为30、50、和98次。2.预压法制样称试筒本身质量m1，将试筒固定在底座上，在底座上放一张滤纸。将样分3次装入试筒内，用151h50垫块进行加压，然后取出垫块，将试样层面“拉毛”，重复上述方法进行其余2、3层试样的加压。最后1层加压到垫块与击实筒顶面齐平并稳压1min，取出垫块，称试筒和试件的质量（m2）1.击实法制样制备三种干密度试件，每种干密度试件制3个，则共制9个试件。每层击数分别为30、50、和98次。2.预压法制样称试筒本身质量m1，将试筒固定在底座上，在底座上放一张滤纸。将样分3次装入试筒内，用151h50垫块进行加压，然后取出垫块，将试样层面“拉毛”，重复上述方法进行其余2、3层试样的加压。最后1层加压到垫块与击实筒顶面齐平并稳压1min，取出垫块，称试筒和试件的质量（m2）按最佳含水量制备3个试样，每份试样的质量G为：0max12177WKGd式中G—试样的质量，g；2177—试样的体积，cm3；dmax—试样的最大干密度，g/cm3；K—试样的压实度，K=90%、K=93%、K=95%；W0—试样的最佳含水量，%。四、检测步骤3.泡水测膨胀量a在试样制成后，试件顶面放一张好滤纸，并在上安装附有调节杆的多孔板，在多孔板上加4块荷载板。b将试筒与多孔板一起放入槽（筒）内，并用拉杆将模具拉紧，安装百分表，并读取初读数。c向水槽（筒）内放水，使水自由进到试件的顶部和底部。在泡水期间，水面应保持在试件顶面以上大约25mm，试件要泡水4昼夜。d泡水终了时，读取试件上百分表的终读数，并用下式计算膨胀量：f从水槽中取出试件，倒出试件顶面的水，静置15min，让其排水，然后卸去附加荷载和多孔板、底板和滤纸，并称量（m3）。100120）原试件高（泡水后试件高度变化膨胀量mm四、检测步骤图7试样预压图8试样泡水四、检测步骤4.贯入试验a将泡水试验终了的试件放到路面材料强度试验仪的升降台上，调整偏球座，使贯入杆与试件顶面全面接触，在贯入杆周围放置4块荷载板。b先在贯入杆上施加45N荷载，然后将测力和测变形的百分表指针都调至零点。c加荷使贯入杆以1～1.25mm/min的速度压入试件，记录测力计内百分表某些整读数（如20、40、60）时的贯入量，并注意使贯入量为250×10-2mm时，能有5个以...
