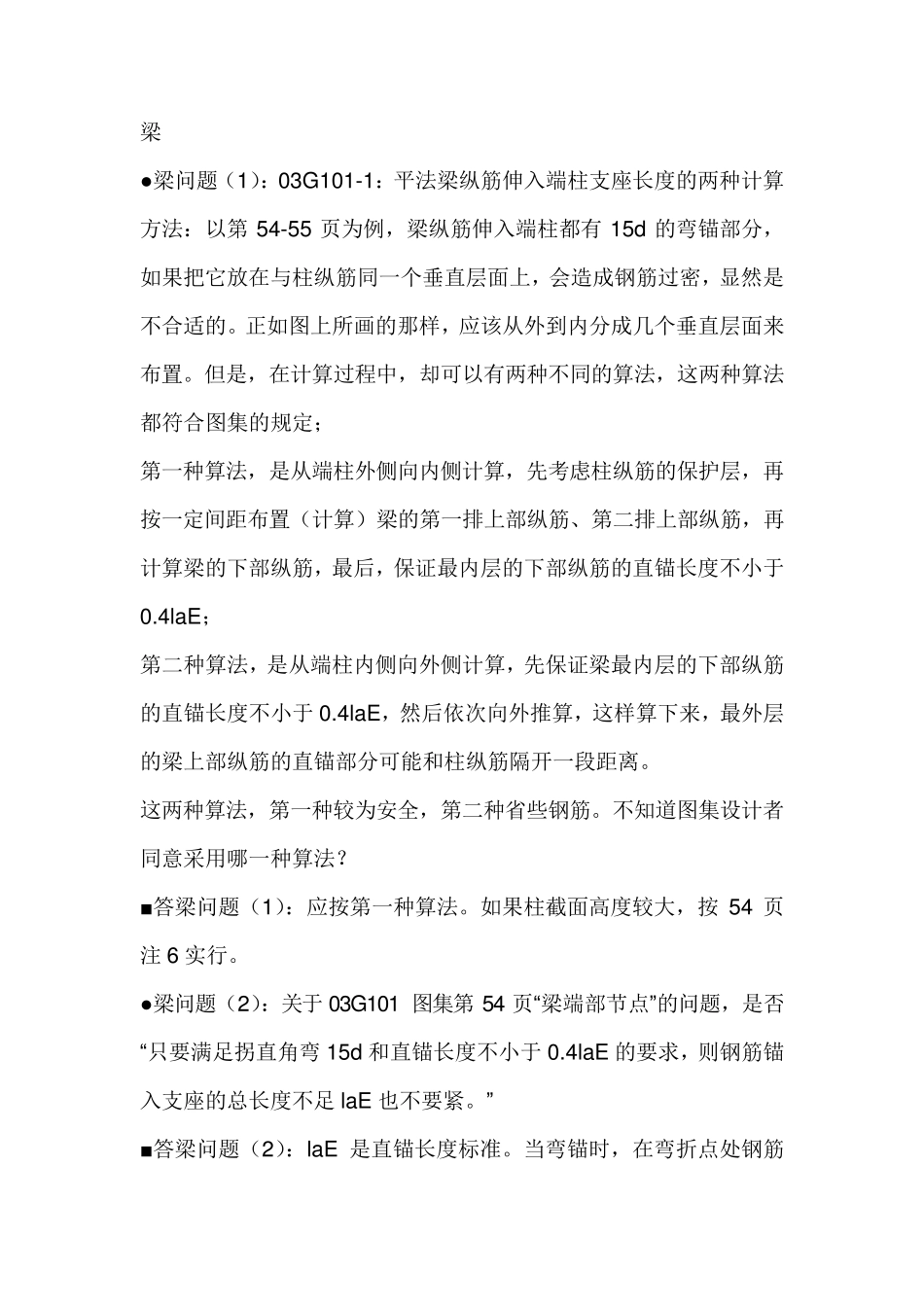

梁 ● 梁问题（1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55 页为例，梁纵筋伸入端柱都有15d 的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。正如图上所画的那样，应该从外到内分成几个垂直层面来布置。但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定； 第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE； 第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于 0.4laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。 这两种算法，第一种较为安全，第二种省些钢筋。不知道图集设计者同意采用哪一种算法？ ■答梁问题（1）：应按第一种算法。如果柱截面高度较大，按54 页注 6 实行。 ● 梁问题（2）：关于 03G101 图集第54 页“梁端部节点”的问题，是否“只要满足拐直角弯15d 和直锚长度不小于 0.4laE 的要求，则钢筋锚入支座的总长度不足 laE 也不要紧。” ■答梁问题（2）：laE 是直锚长度标准。当弯锚时，在弯折点处钢筋的锚固机理发生本质的变化，所以，不应以laE 作为衡量弯锚总长度的标准，否则属于概念错误。应当注意保证水平段≥0.4laE 非常必要，如果不能满足，应将较大直径的钢筋以“等强或等面积”代换为直径较小的钢筋予以满足，而不应采用加长直钩长度使总锚长达laE 的错误方法。 ● 梁问题（3）： 对比《96G101》、《00G101》、《03G101》三本图集，在最早的《96G101图集》的“原位标注”中有“第 4 条”： “当梁某跨支座与跨中的上部纵筋相同，且其配筋值与集中标注的梁上部贯通筋相同时，则不需在该跨上部任何部位重复做原位标注；若与集中标注值不同时，可仅在上部跨中注写一次，支座省去不注（图4.2.4a）。”然而在后面两本图集中，这一条不见了，但“图 4.2.4a”依然存在中间一跨的上部跨中进行原位标注的实例。 再以《03G101 图集》的“图 4.2.7”为例，在 KL3、KL4、KL5 的中间跨，也都采用了“上部跨中注写”的方法，可见这种方法还是很适用的。 建议在《03G101 图集》中，肯定《96G101 图集》“原位标注”中的“第4 条”。 ■ 答梁问题（3）： 应该在 03G10...
