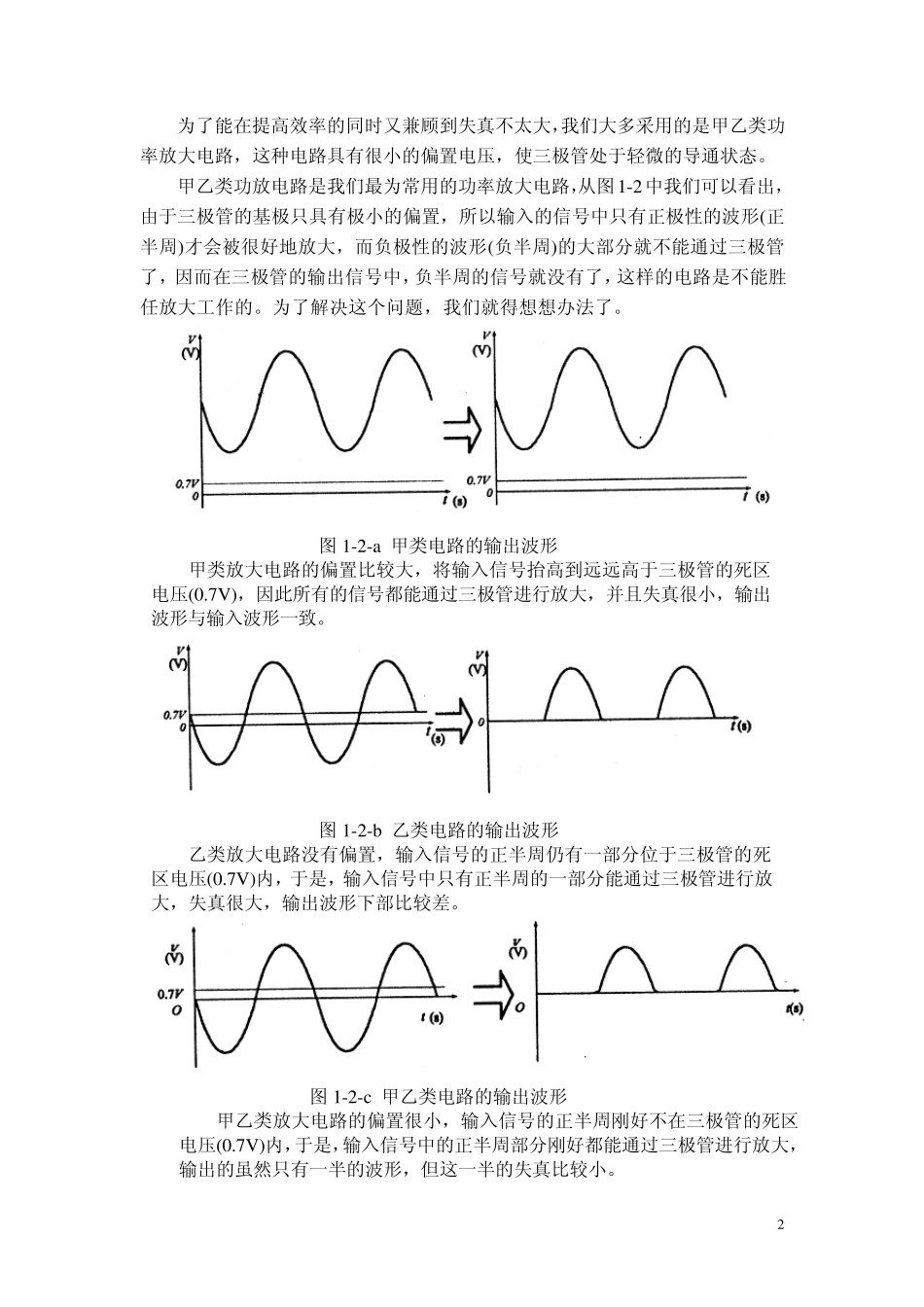

1 第二章 低频功率放大器 学习目标 本章学习音频类放大器中最重要的功率放大器的知识。高保真音响对电路有很多要求，其中很大部分是针对功放电路本身的。因此，比较深入地理解低频功放是本章的目标。 1、理解甲、乙、甲乙类功放电路的不同之处以及它们对信号处理的区别。掌握 OCL 电路和 OTL 电路的组成特点以及每个元件的作用。 2、通过一个小功率功放的制作，掌握分立元件功放的电路特点和元件选择以及调试等方面的要求。 3、通过对一个集成电路功放的制作，感受一下功率放大器的特点，提高对功放电路的认识。 第一节 低频功率放大器的基本组成 低频功率放大器根据静态工作点的不同，分为甲类、乙类和甲乙类功率放大器，如图 1-1 所示。 甲类功率放大器和乙类功率放大器最大的不同在于它们的偏置电路所提供的偏置电压不同。甲类功率放大器具有很高的偏置电压，而乙类功率放大器则是没有偏置电压的。由于这个不同，造成的后果是甲类功率放大器对声音信号放大时的失真小，声音质量较好，但对电源消耗很大，效率很低；而乙类功率放大器则正好相反，它的失真比较大，但效率很高。 图 1-1-a 甲类功率放大器 图1-1-b 乙类功率放大器 图 1-1-c 甲乙类功率放大器 2 为了能在提高效率的同时又兼顾到失真不太大，我们大多采用的是甲乙类功率放大电路，这种电路具有很小的偏置电压，使三极管处于轻微的导通状态。 甲乙类功放电路是我们最为常用的功率放大电路，从图1-2中我们可以看出，由于三极管的基极只具有极小的偏置，所以输入的信号中只有正极性的波形(正半周)才会被很好地放大，而负极性的波形(负半周)的大部分就不能通过三极管了，因而在三极管的输出信号中，负半周的信号就没有了，这样的电路是不能胜任放大工作的。为了解决这个问题，我们就得想想办法了。 图 1-2-a 甲类电路的输出波形 甲类放大电路的偏置比较大，将输入信号抬高到远远高于三极管的死区电压(0.7V)，因此所有的信号都能通过三极管进行放大，并且失真很小，输出波形与输入波形一致。 图 1-2-b 乙类电路的输出波形 乙类放大电路没有偏置，输入信号的正半周仍有一部分位于三极管的死区电压(0.7V)内，于是，输入信号中只有正半周的一部分能通过三极管进行放大，失真很大，输出波形下部比较差。 图 1-2-c 甲乙类电路的输出波形 甲乙类放大电路的偏置很小，输入信号的正半周刚好不在三极管的死区电压(0.7V)内，于是，输入信号中的正半周部分刚好...
