05空调冷水机组吊装及安装方案VIP免费

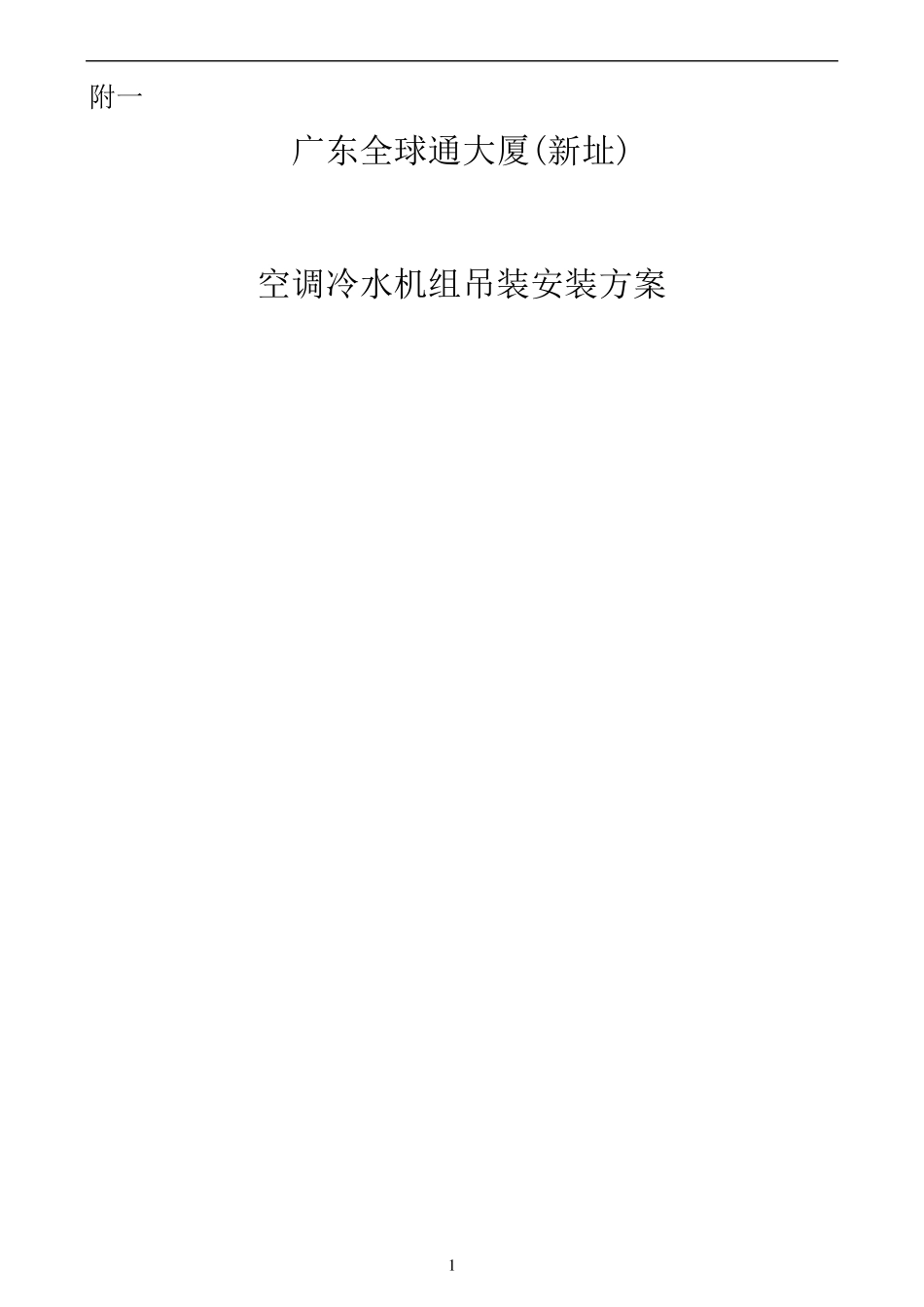

05空调冷水机组吊装及安装方案_第1页
1/6

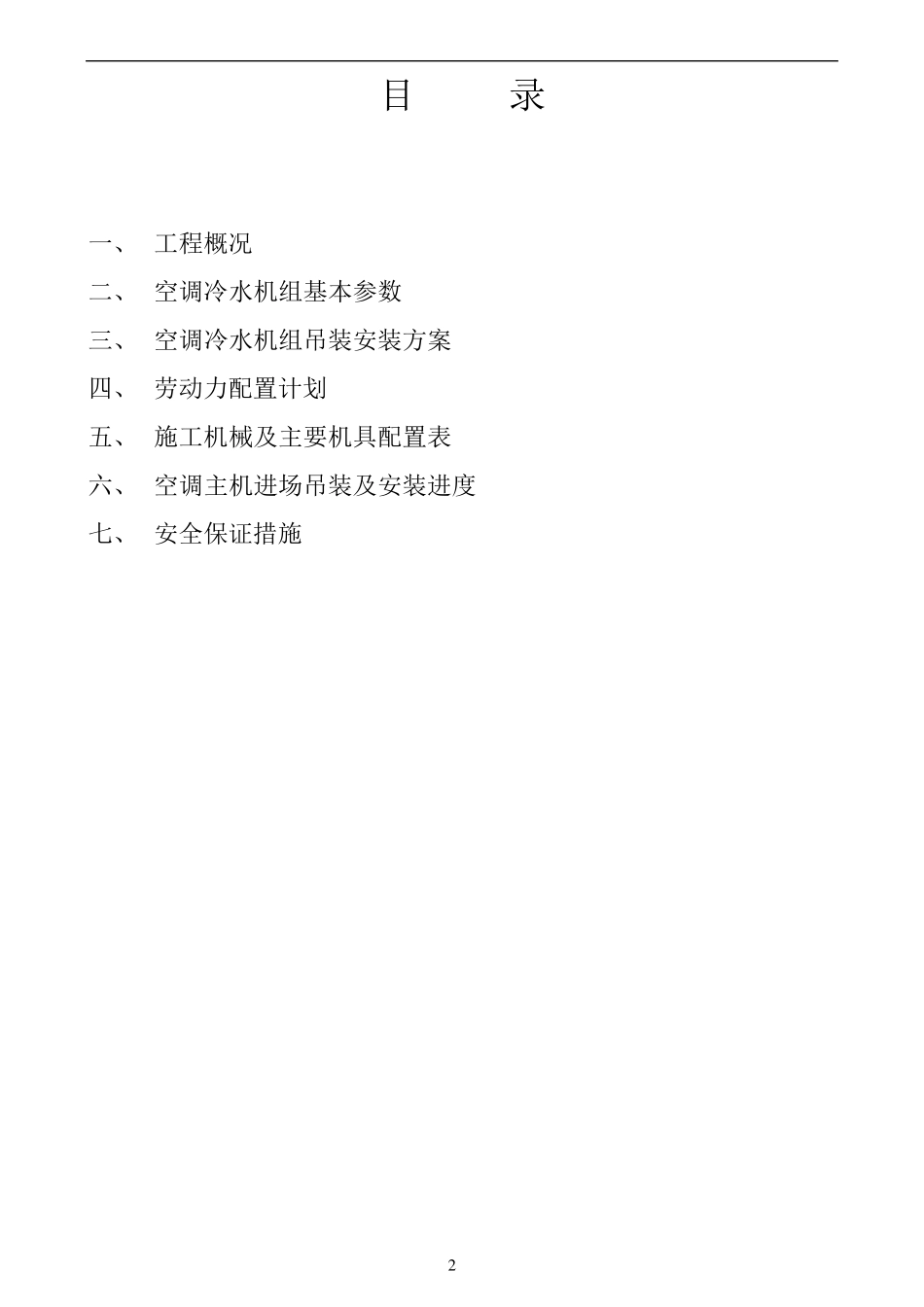

05空调冷水机组吊装及安装方案_第2页
2/6

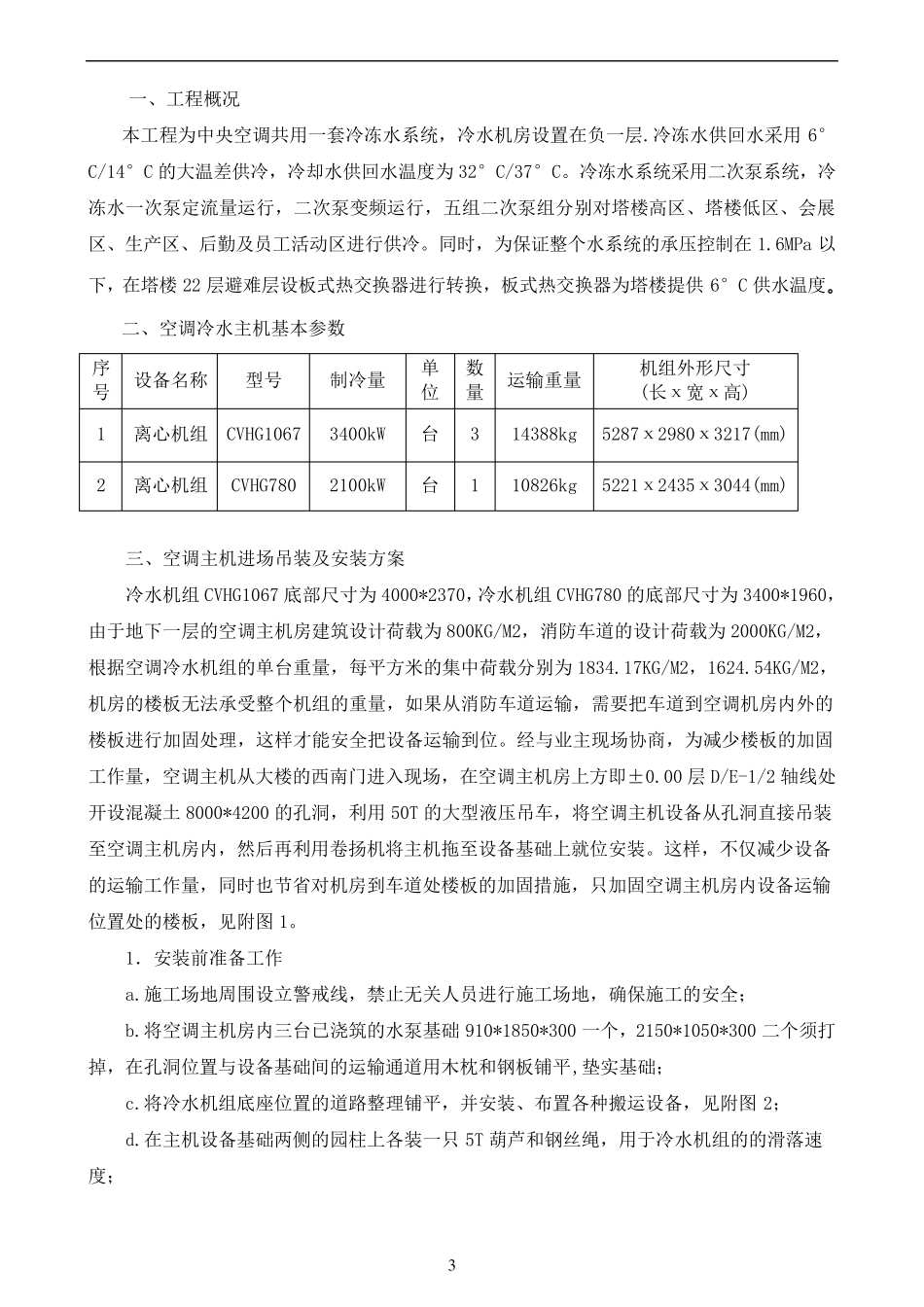

05空调冷水机组吊装及安装方案_第3页
3/6
1 附一 广东全球通大厦(新址) 空调冷水机组吊装安装方案 2 目 录 一、 工程概况 二、 空调冷水机组基本参数 三、 空调冷水机组吊装安装方案 四、 劳动力配置计划 五、 施工机械及主要机具配置表 六、 空调主机进场吊装及安装进度 七、 安全保证措施 3 一、工程概况 本工程为中央空调共用一套冷冻水系统,冷水机房设置在负一层.冷冻水供回水采用6°C/14°C 的大温差供冷,冷却水供回水温度为32°C/37°C。冷冻水系统采用二次泵系统,冷冻水一次泵定流量运行,二次泵变频运行,五组二次泵组分别对塔楼高区、塔楼低区、会展区、生产区、后勤及员工活动区进行供冷。同时,为保证整个水系统的承压控制在1.6MPa 以下,在塔楼 22 层避难层设板式热交换器进行转换,板式热交换器为塔楼提供6°C 供水温度。 二、空调冷水主机基本参数 序号 设备名称 型号 制冷量 单位 数量 运输重量 机组外形尺寸 (长х宽х高) 1 离心机组 CVHG1067 3400kW 台 3 14388kg 5287х2980х3217(mm) 2 离心机组 CVHG780 2100kW 台 1 10826kg 5221х2435х3044(mm) 三、空调主机进场吊装及安装方案 冷水机组 CVHG1067 底部尺寸为4000*2370,冷水机组 CVHG780 的底部尺寸为3400*1960,由于地下一层的空调主机房建筑设计荷载为800KG/M2,消防车道的设计荷载为2000KG/M2,根据空调冷水机组的单台重量,每平方米的集中荷载分别为1834.17KG/M2,1624.54KG/M2,机房的楼板无法承受整个机组的重量,如果从消防车道运输,需要把车道到空调机房内外的楼板进行加固处理,这样才 能 安全 把设备运输到位。经 与 业 主现 场协 商 ,为减 少 楼板的加固工作 量,空调主机从大楼的西 南 门 进入 现 场,在空调主机房上 方即 ± 0.00 层D/E-1/2 轴 线 处开 设混 凝 土 8000*4200 的孔 洞 ,利 用50T 的大型液 压吊车,将 空调主机设备从孔 洞 直 接 吊装至 空调主机房内,然 后再 利 用卷 扬 机将 主机拖 至 设备基础 上 就 位安装。这样,不 仅 减 少 设备的运输工作 量,同时也 节 省 对机房到车道处楼板的加固措 施 ,只 加固空调主机房内设备运输位置处的楼板,见 附 图 1。 1. 安装前 准 备工作 a.施 工场地周 围 设立 警 戒 线 ,禁 止 无关 人 员进行施 工场地,确 保施 工的安全 ; b.将 空调主机房内三台已 浇 筑的水泵基础 91...
