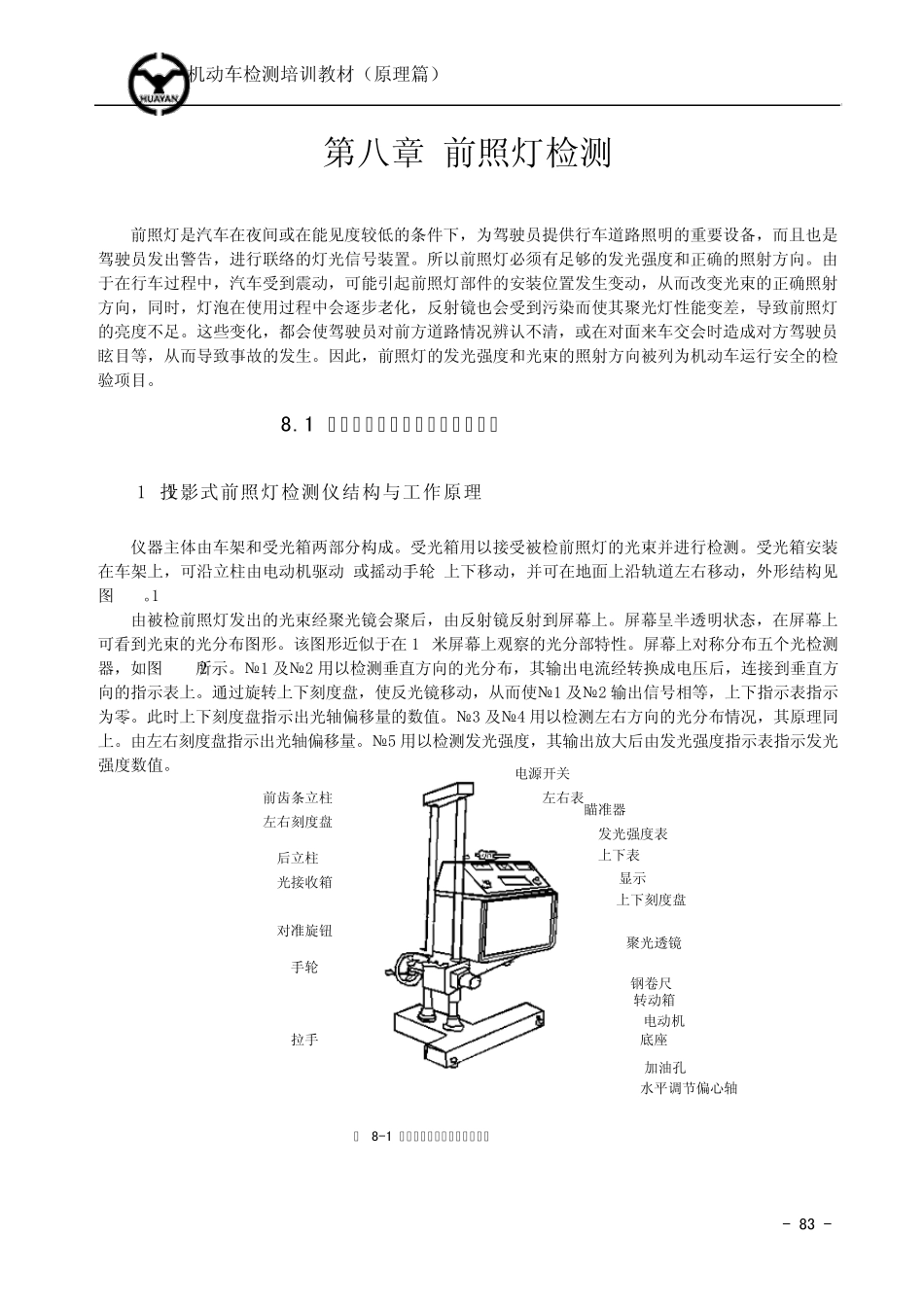

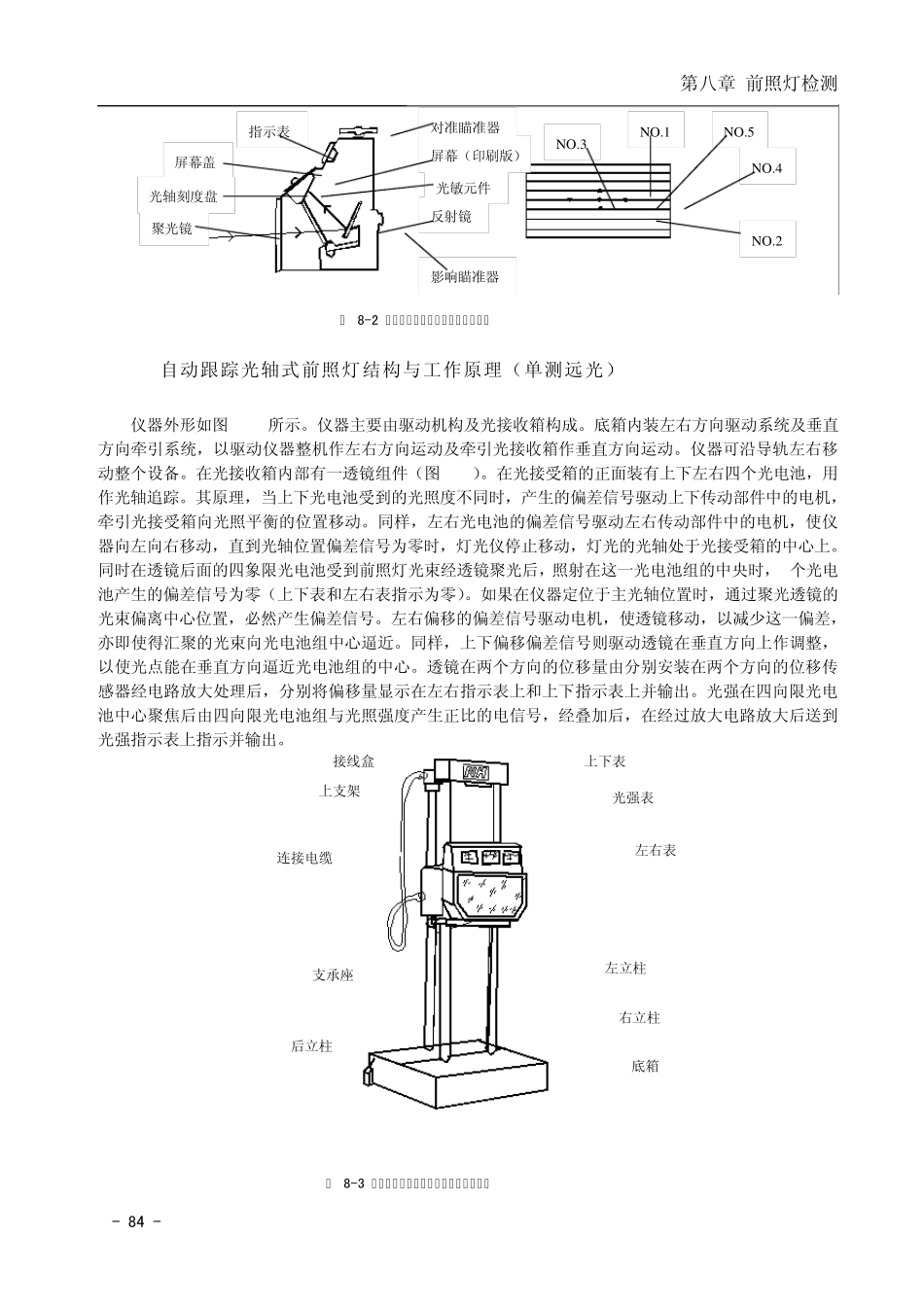

- 83 - 机 动 车 检 测 培 训 教 材 （ 原 理 篇 ） 第 八 章 前 照 灯 检 测 前 照 灯 是 汽 车 在 夜 间 或 在 能 见 度 较 低 的 条 件 下 ， 为 驾 驶 员 提 供 行 车 道 路 照 明 的 重 要 设 备 ， 而 且 也 是驾 驶 员 发 出 警 告 ， 进 行 联 络 的 灯 光 信 号 装 置 。 所 以 前 照 灯 必 须 有 足 够 的 发 光 强 度 和 正 确 的 照 射 方 向 。 由于 在 行 车 过 程 中 ， 汽 车 受 到 震 动 ， 可 能 引 起 前 照 灯 部 件 的 安 装 位 置 发 生 变 动 ， 从 而 改 变 光 束 的 正 确 照 射方 向 ， 同 时 ， 灯 泡 在 使 用 过 程 中 会 逐 步 老 化 ， 反 射 镜 也 会 受 到 污 染 而 使 其 聚 光 灯 性 能 变 差 ， 导 致 前 照 灯的 亮 度 不 足 。 这 些 变 化 ， 都 会 使 驾 驶 员 对 前 方 道 路 情 况 辨 认不 清， 或 在 对 面来车 交会 时 造成对 方 驾 驶 员眩目等， 从 而 导 致 事故的 发 生 。 因此， 前 照 灯 的 发 光 强 度 和 光 束 的 照 射 方 向 被列为 机 动 车 运行 安 全的 检验项目。 8.1 前照灯检测仪的结构与工作原理 8.1.1 投影式前 照 灯 检 测 仪结构与工作原 理 仪器主体由 车 架和 受 光 箱两部 分构成。 受 光 箱用 以 接受 被检 前 照 灯 的 光 束 并进 行 检 测 。 受 光 箱安 装在 车 架上， 可 沿立柱由 电动 机 驱动 (或 摇动 手轮)上下 移动 ， 并可 在 地面上沿轨道 左右移动 ， 外形结构见图8-1。 由 被检 前 照 灯 发 出 的 光 束 经聚 光 镜 会 聚 后， 由 反 射 镜 反 射 到 屏幕上。 屏幕呈半透明 状态， 在 屏幕上可 看到 光 束 的 光 分布图形。 该图形近似于 在 10米屏幕上观察的 光 分部 特性 。 屏幕上对 称分布五个光 检 测器， 如图8-2所 示。 №1 及№2 用 以 检 测 垂直方 向 的 光 分布， 其 输出 电流经转换成电压后， 连接到 垂直方向 的 指示表上。 通过 旋转上下 刻度 盘， 使 反 光 镜 移动 ， 从 而 使 №1 及№2 输出 信 号 ...
