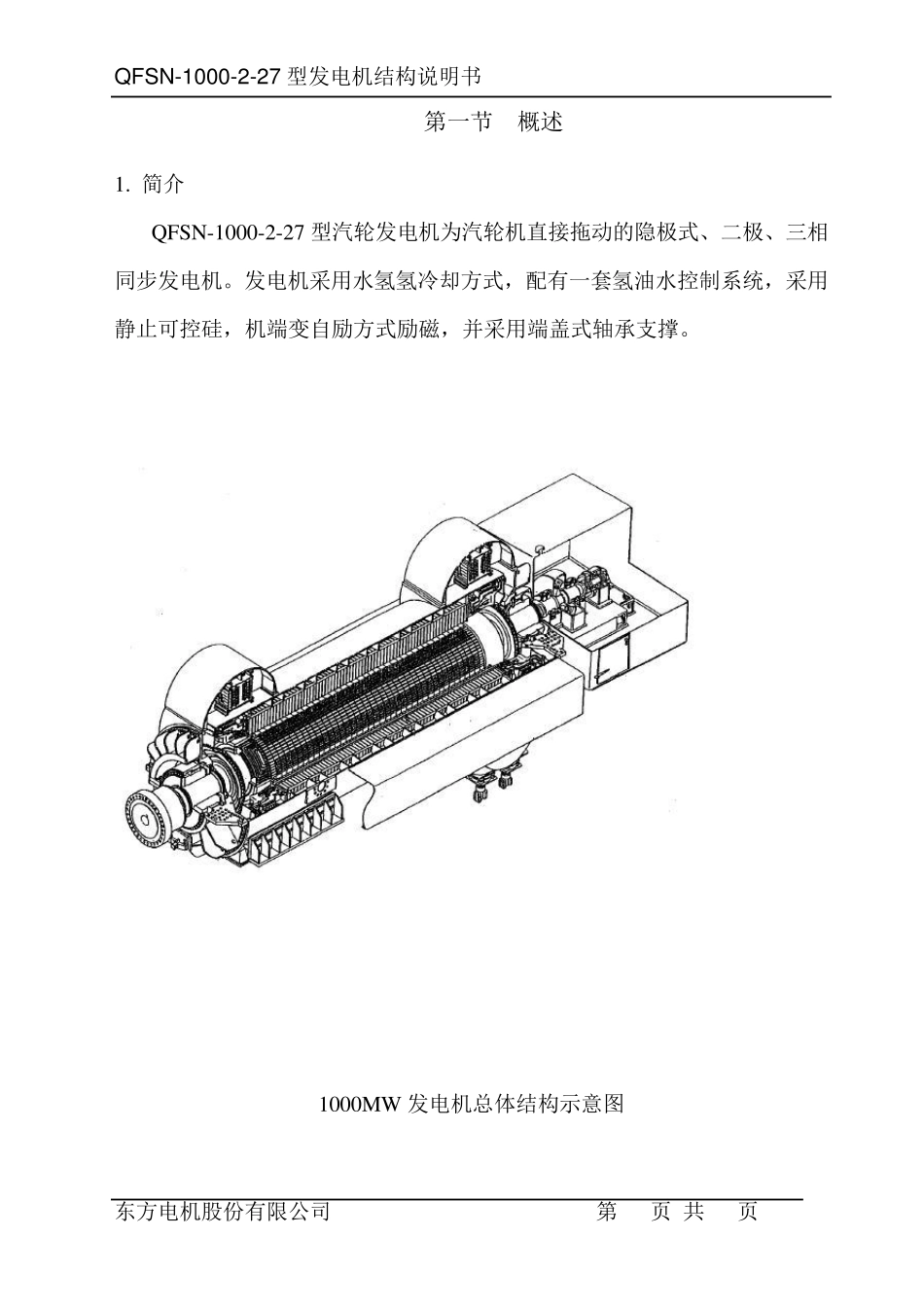

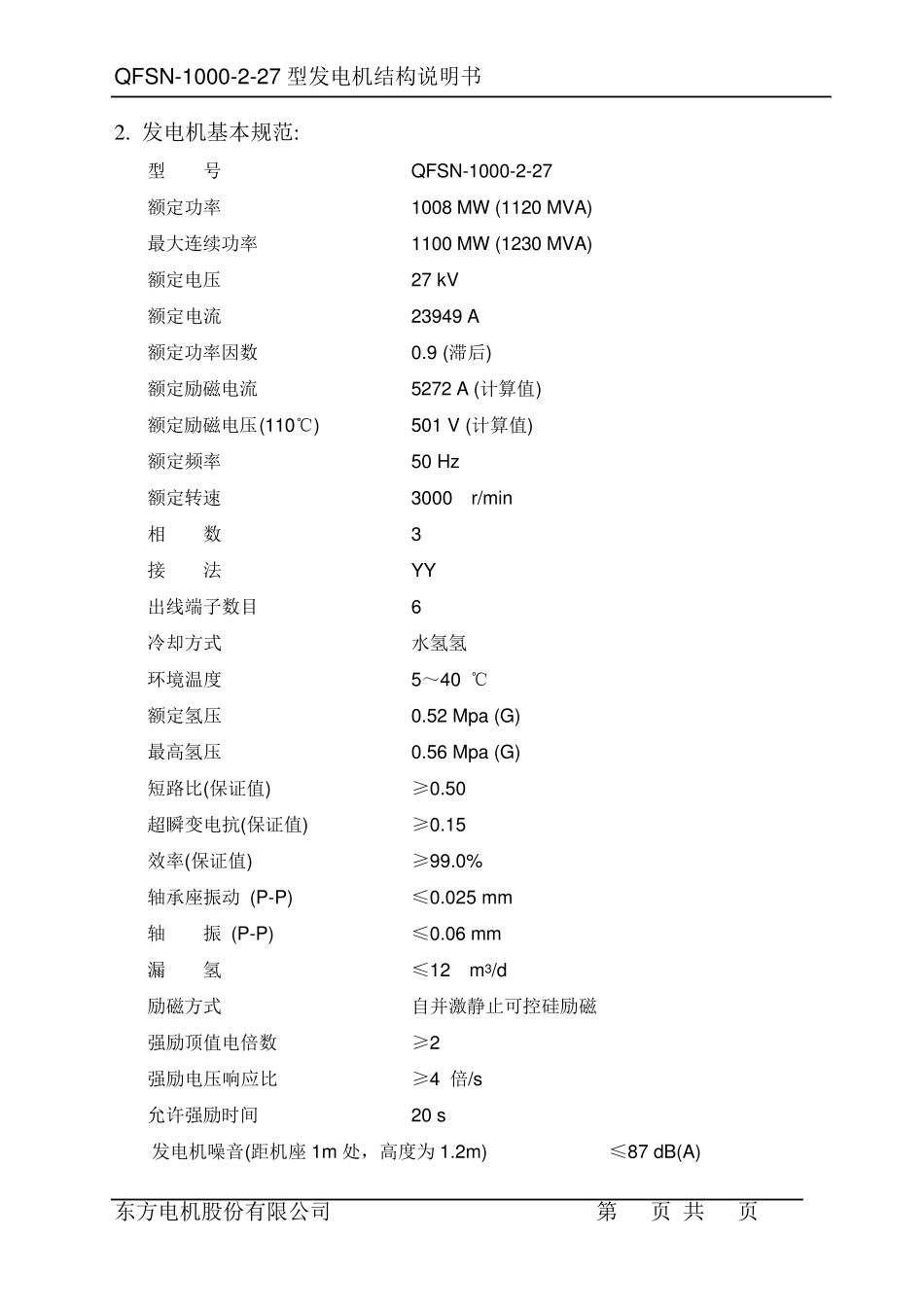

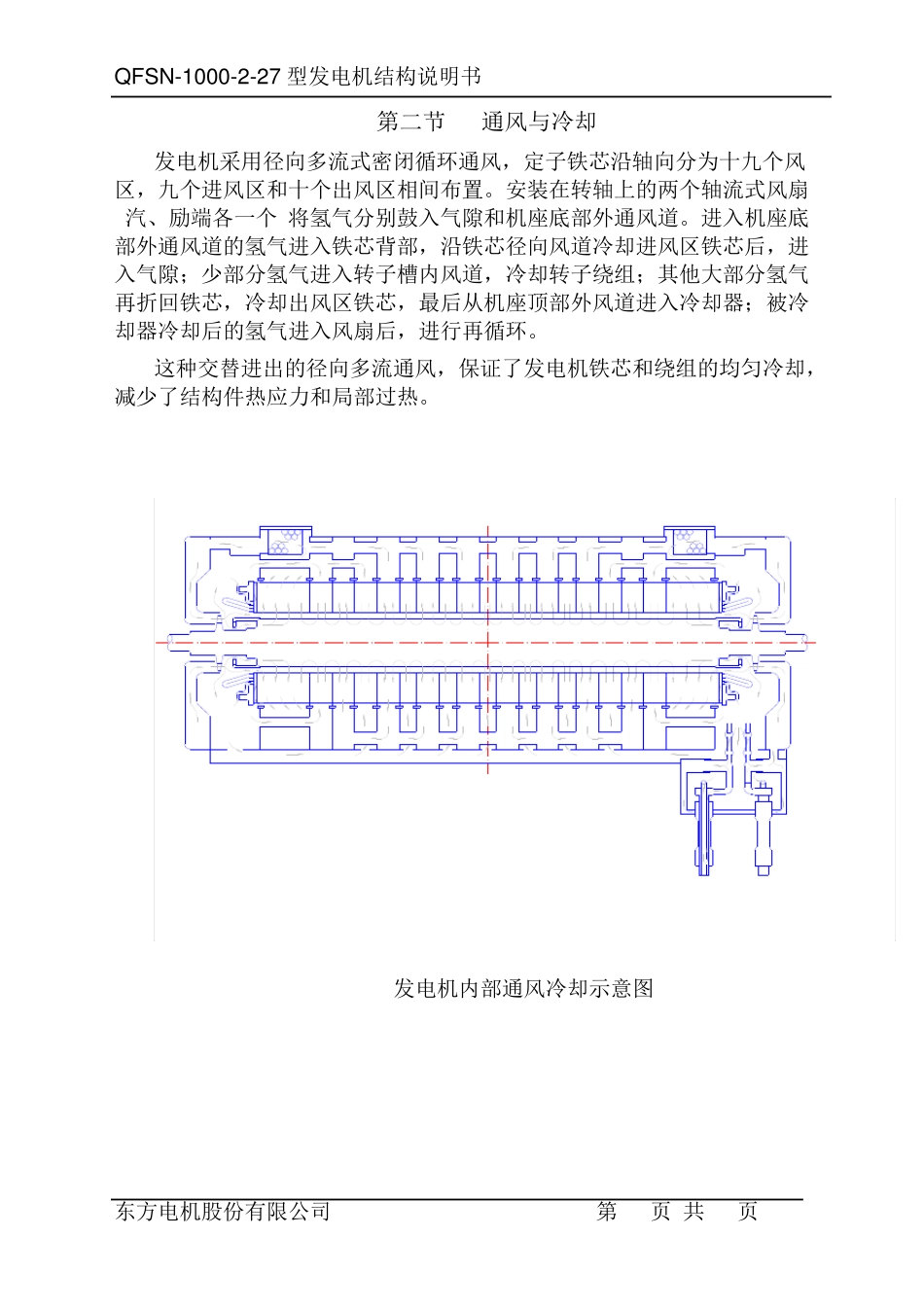

QFSN-1000-2-27 型发电机结构说明书 Q771 东方电机股份有限公司 第 1 页 共 页 第一节 概述 1. 简介 QFSN-1000-2-27 型汽轮发电机为汽轮机直接拖动的隐极式、二极、三相同步发电机。发电机采用水氢氢冷却方式，配有一套氢油水控制系统，采用静止可控硅，机端变自励方式励磁，并采用端盖式轴承支撑。 1000MW 发电机总体结构示意图 QFSN-1000-2-27 型发电机结构说明书 Q771 东方电机股份有限公司 第 2 页 共 页 2. 发电机基本规范: 型 号 QFSN-1000-2-27 额定功率 1008 MW (1120 MVA) 最大连续功率 1100 MW (1230 MVA) 额定电压 27 kV 额定电流 23949 A 额定功率因数 0.9 (滞后) 额定励磁电流 5272 A (计算值) 额定励磁电压(110℃) 501 V (计算值) 额定频率 50 Hz 额定转速 3000 r/min 相 数 3 接 法 YY 出线端子数目 6 冷却方式 水氢氢 环境温度 5～40 ℃ 额定氢压 0.52 Mpa (G) 最高氢压 0.56 Mpa (G) 短路比(保证值) ≥0.50 超瞬变电抗(保证值) ≥0.15 效率(保证值) ≥99.0% 轴承座振动 (P-P) ≤0.025 mm 轴 振 (P-P) ≤0.06 mm 漏 氢 ≤12 m3/d 励磁方式 自并激静止可控硅励磁 强励顶值电倍数 ≥2 强励电压响应比 ≥4 倍/s 允许强励时间 20 s 发电机噪音(距机座 1m 处，高度为 1.2m) ≤87 dB(A) QFSN-1000-2-27 型发电机结构说明书 Q771 东方电机股份有限公司 第 3 页 共 页 第二节 通风与冷却 发电机采用径向多流式密闭循环通风，定子铁芯沿轴向分为十九个风区，九个进风区和十个出风区相间布置。安装在转轴上的两个轴流式风扇(汽、励端各一个)将氢气分别鼓入气隙和机座底部外通风道。进入机座底部外通风道的氢气进入铁芯背部，沿铁芯径向风道冷却进风区铁芯后，进入气隙；少部分氢气进入转子槽内风道，冷却转子绕组；其他大部分氢气再折回铁芯，冷却出风区铁芯，最后从机座顶部外风道进入冷却器；被冷却器冷却后的氢气进入风扇后，进行再循环。 这种交替进出的径向多流通风，保证了发电机铁芯和绕组的均匀冷却，减少了结构件热应力和局部过热。 1000MW发电机内部通风冷却示意图 QFSN-1000-2-27 型发电机结构说明书 Q771 东方电机股份有限公司 第 4 页 共 页 第三节 机座与隔振 机座是用钢板焊成的壳体结构，具有足够的强度和刚度，其作用是支承定子铁心和定子线圈。在机座顶部和底部两侧...
