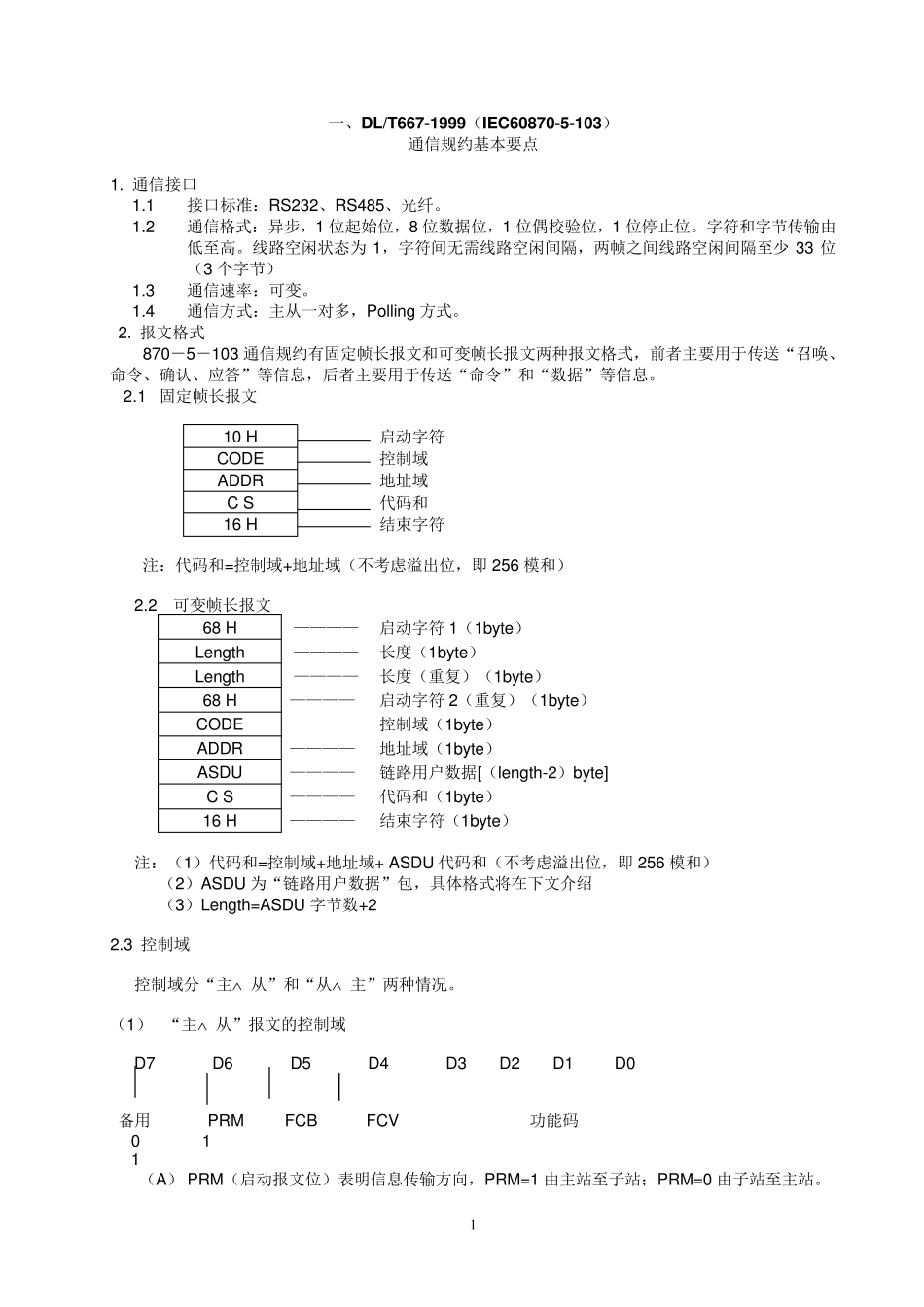

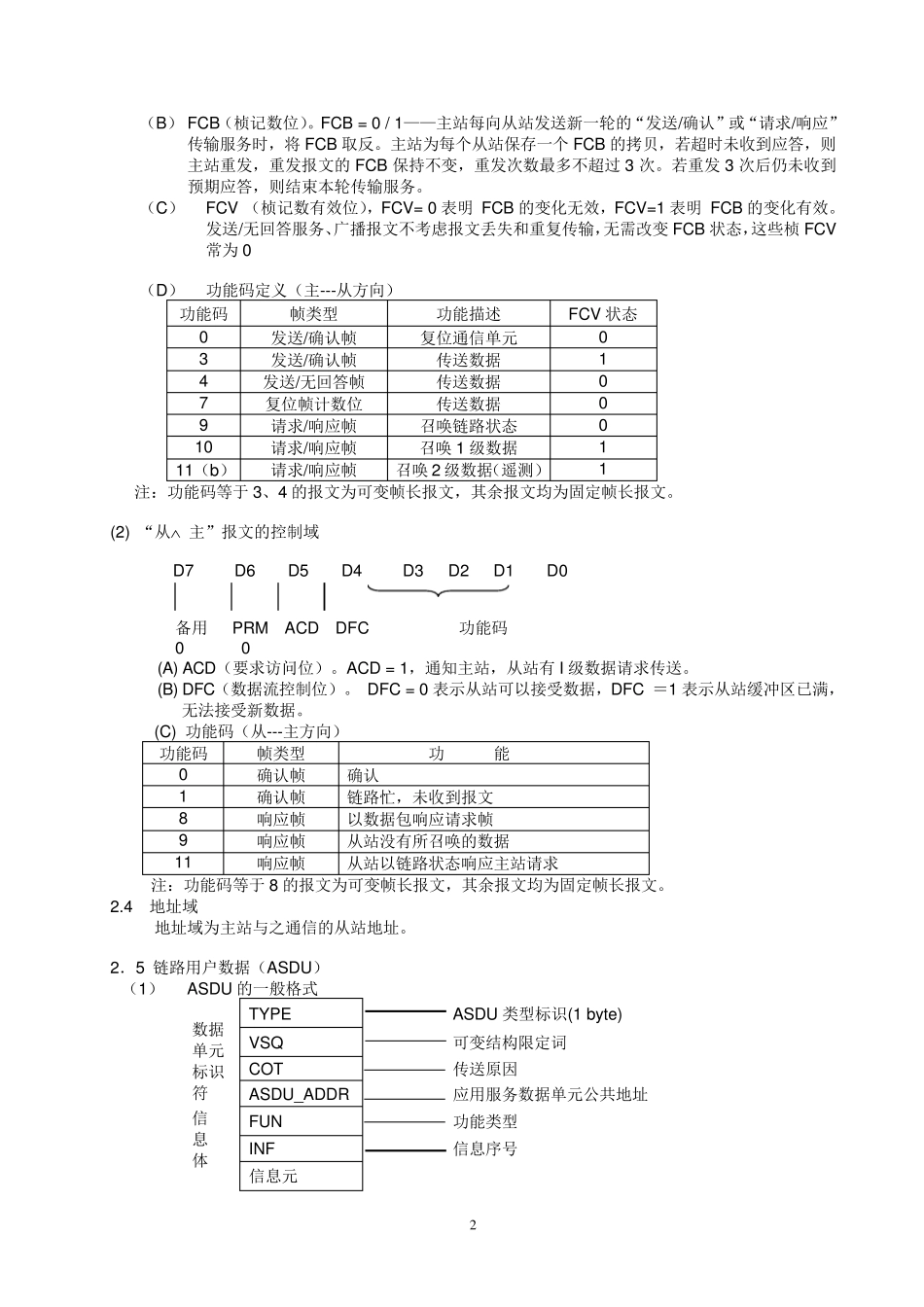

1 一、DL /T 667-1999（IEC60870-5-103） 通信规约基本要点 1. 通信接口 1.1 接口标准：RS232、RS485、光纤。 1.2 通信格式：异步，1 位起始位，8 位数据位，1 位偶校验位，1 位停止位。字符和字节传输由低至高。线路空闲状态为1，字符间无需线路空闲间隔，两帧之间线路空闲间隔至少33 位（3 个字节） 1.3 通信速率：可变。 1.4 通信方式：主从一对多，Polling 方式。 2. 报文格式 870－5－103 通信规约有固定帧长报文和可变帧长报文两种报文格式，前者主要用于传送“召唤、命令、确认、应答”等信息，后者主要用于传送“命令”和“数据”等信息。 2.1 固定帧长报文 10 H 启动字符 CODE 控制域 ADDR 地址域 C S 代码和 16 H 结束字符 注：代码和=控制域+地址域（不考虑溢出位，即256 模和） 2.2 可变帧长报文 68 H ———— 启动字符1（1by te） Length ———— 长度（1by te） Length ———— 长度（重复）（1by te） 68 H ———— 启动字符2（重复）（1by te） CODE ———— 控制域（1by te） ADDR ———— 地址域（1by te） ASDU ———— 链路用户数据[（length-2）by te] C S ———— 代码和（1by te） 16 H ———— 结束字符（1by te） 注：（1）代码和=控制域+地址域+ ASDU 代码和（不考虑溢出位，即256 模和） （2）ASDU 为“链路用户数据”包，具体格式将在下文介绍 （3）Length=ASDU 字节数+2 2.3 控制域 控制域分“主 从”和“从 主”两种情况。 （1） “主 从”报文的控制域 D7 D6 D5 D4 D3 D2 D1 D0 备用 PRM FCB FCV 功能码 0 1 1 （A） PRM（启动报文位）表明信息传输方向，PRM=1 由主站至子站；PRM=0 由子站至主站。 2 （B） FCB（桢记数位）。FCB = 0 / 1——主站每向从站发送新一轮的“发送/确认”或“请求/响应”传输服务时，将 FCB 取反。主站为每个从站保存一个 FCB 的拷贝，若超时未收到应答，则主站重发，重发报文的 FCB 保持不变，重发次数最多不超过 3 次。若重发 3 次后仍未收到预期应答，则结束本轮传输服务。 （C） FCV （桢记数有效位），FCV= 0 表明 FCB 的变化无效，FCV=1 表明 FCB 的变化有效。发送/无回答服务、广播报文不考虑报文丢失和重复传输，无需改变 FCB 状态，这些桢FCV常为 0 （D） 功能码定义（主---从方向） 功能码 帧类...
