10kV变电所安装工法VIP免费

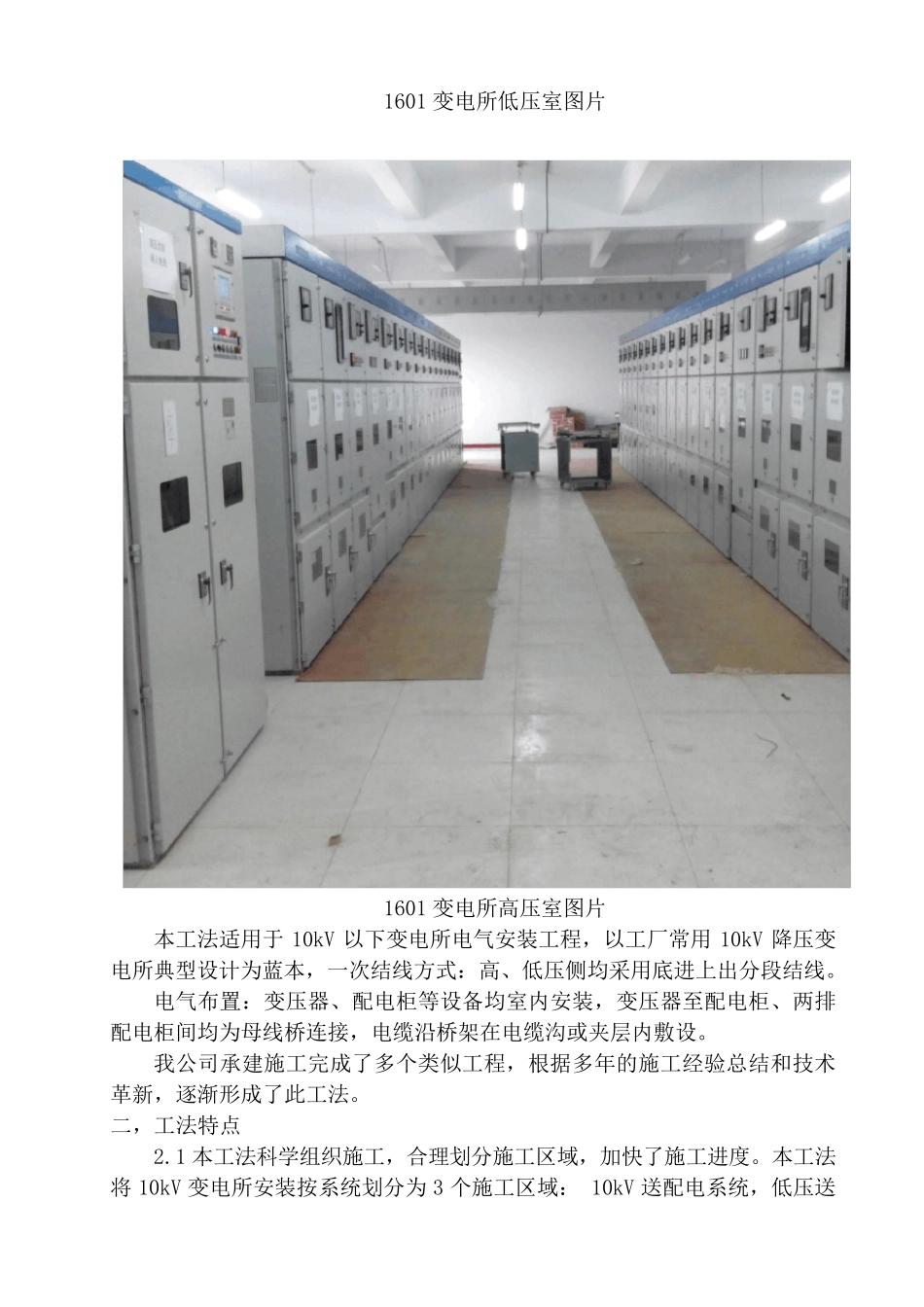

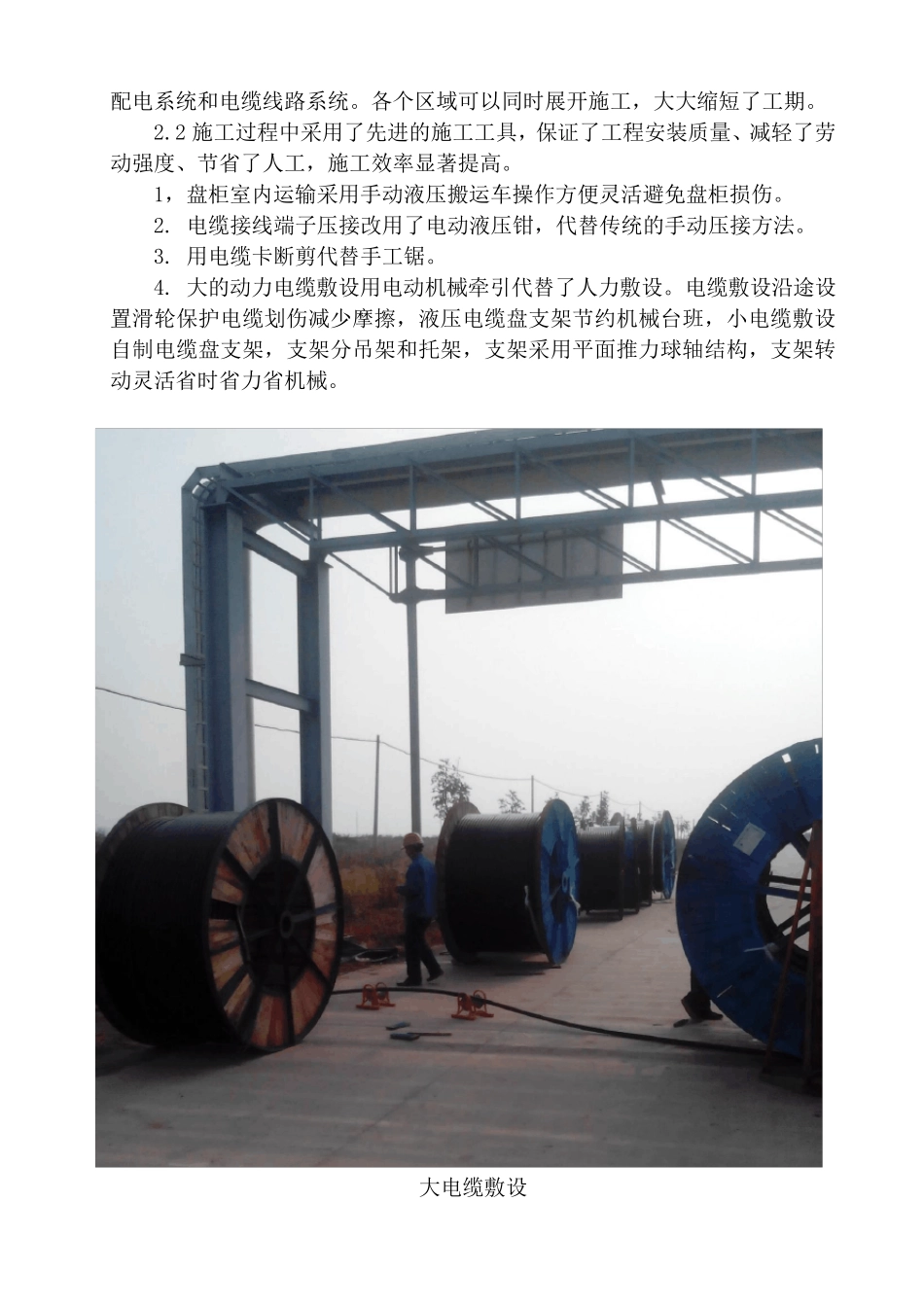

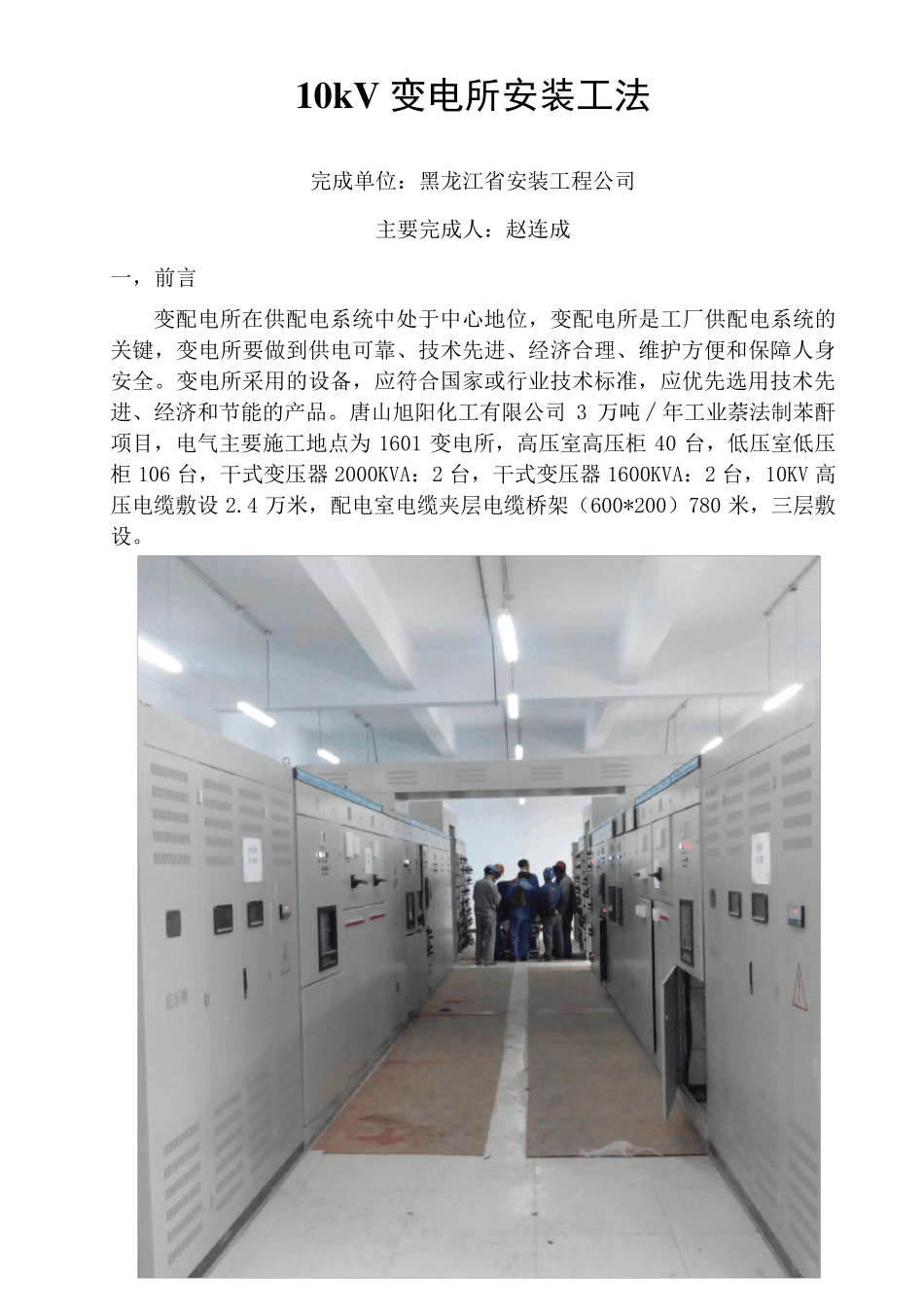

10kV 变电所安装工法 完成单位：黑龙江省安装工程公司 主要完成人：赵连成 一，前言 变配电所在供配电系统中处于中心地位，变配电所是工厂供配电系统的关键，变电所要做到供电可靠、技术先进、经济合理、维护方便和保障人身安全。变电所采用的设备，应符合国家或行业技术标准，应优先选用技术先进、经济和节能的产品。唐山旭阳化工有限公司3 万吨∕年工业萘法制苯酐项目，电气主要施工地点为 1601 变电所，高压室高压柜 40 台，低压室低压柜 106 台，干式变压器 2000KVA：2 台，干式变压器 1600KVA：2 台，10KV 高压电缆敷设2.4 万米，配电室电缆夹层电缆桥架（600*200）780 米，三层敷设。 1601 变电所低压室图片 1601 变电所高压室图片 本工法适用于10kV 以下变电所电气安装工程，以工厂常用10kV 降压变电所典型设计为蓝本，一次结线方式：高、低压侧均采用底进上出分段结线。 电气布置：变压器、配电柜等设备均室内安装，变压器至配电柜、两排配电柜间均为母线桥连接，电缆沿桥架在电缆沟或夹层内敷设。 我公司承建施工完成了多个类似工程，根据多年的施工经验总结和技术革新，逐渐形成了此工法。 二，工法特点 2.1 本工法科学组织施工，合理划分施工区域，加快了施工进度。本工法将 10kV 变电所安装按系统划分为3 个施工区域： 10kV 送配电系统，低压送 配电系统和电缆线路系统。各个区域可以同时展开施工，大大缩短了工期。 2.2 施工过程中采用了先进的施工工具，保证了工程安装质量、减轻了劳动强度、节省了人工，施工效率显著提高。 1，盘柜室内运输采用手动液压搬运车操作方便灵活避免盘柜损伤。 2. 电缆接线端子压接改用了电动液压钳，代替传统的手动压接方法。 3. 用电缆卡断剪代替手工锯。 4. 大的动力电缆敷设用电动机械牵引代替了人力敷设。电缆敷设沿途设置滑轮保护电缆划伤减少摩擦，液压电缆盘支架节约机械台班，小电缆敷设自制电缆盘支架，支架分吊架和托架，支架采用平面推力球轴结构，支架转动灵活省时省力省机械。 大电缆敷设 小电缆敷设 三，适用范围 本工法适用于10kV 降压变电所安装，另外对10kV 等级以上的变电所以及10kV 等级以下的变、配电室的安装均有指导作用。 四，工艺原理 此工法是根据 10kV 降压变电所的安装内容进行编写的，包括变压器安装、成套配电柜安装、电缆敷设及电缆终端头的制作安装四部分，科学合理地安排施工，采用国内先进的施工工具。 五...
