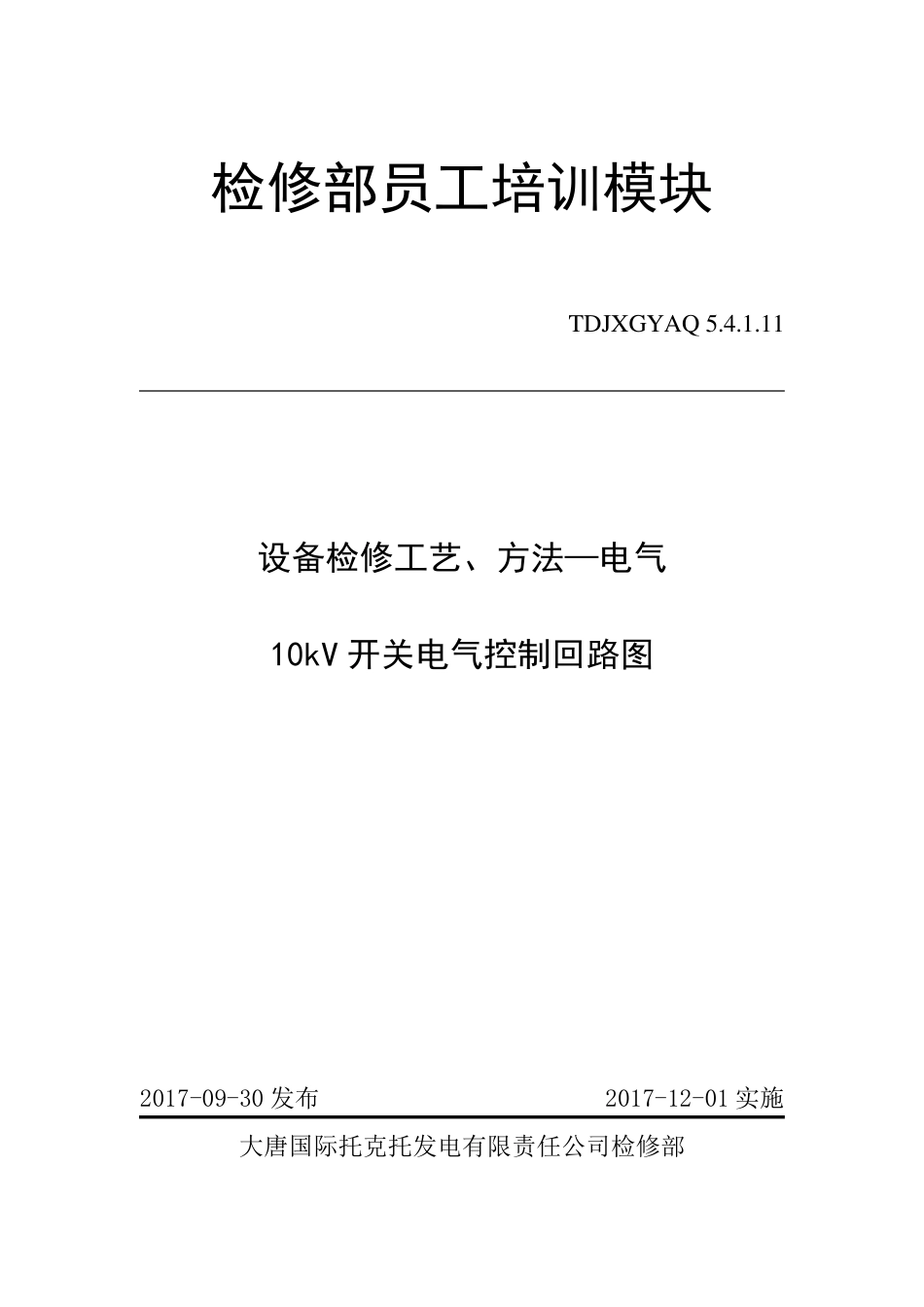

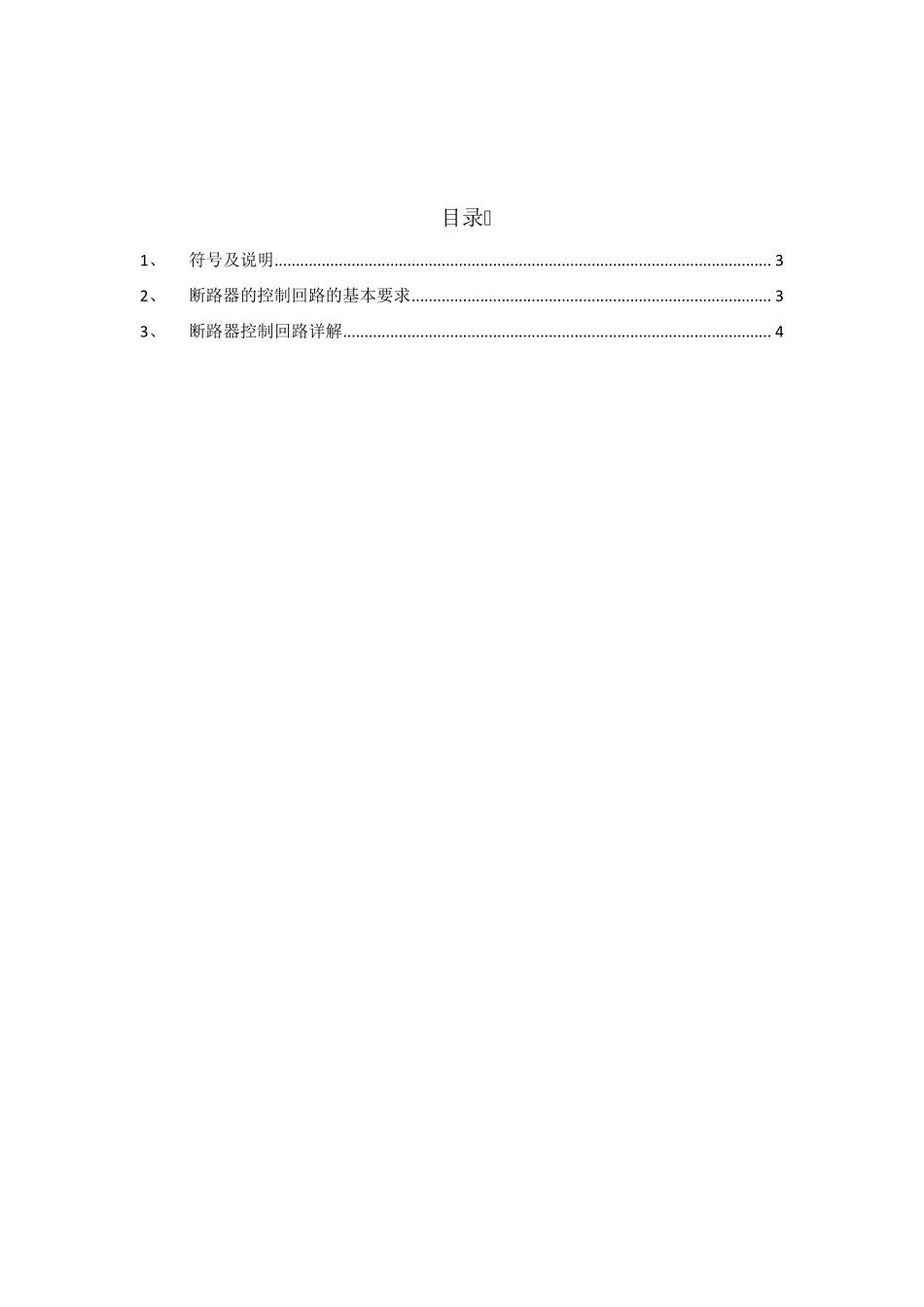

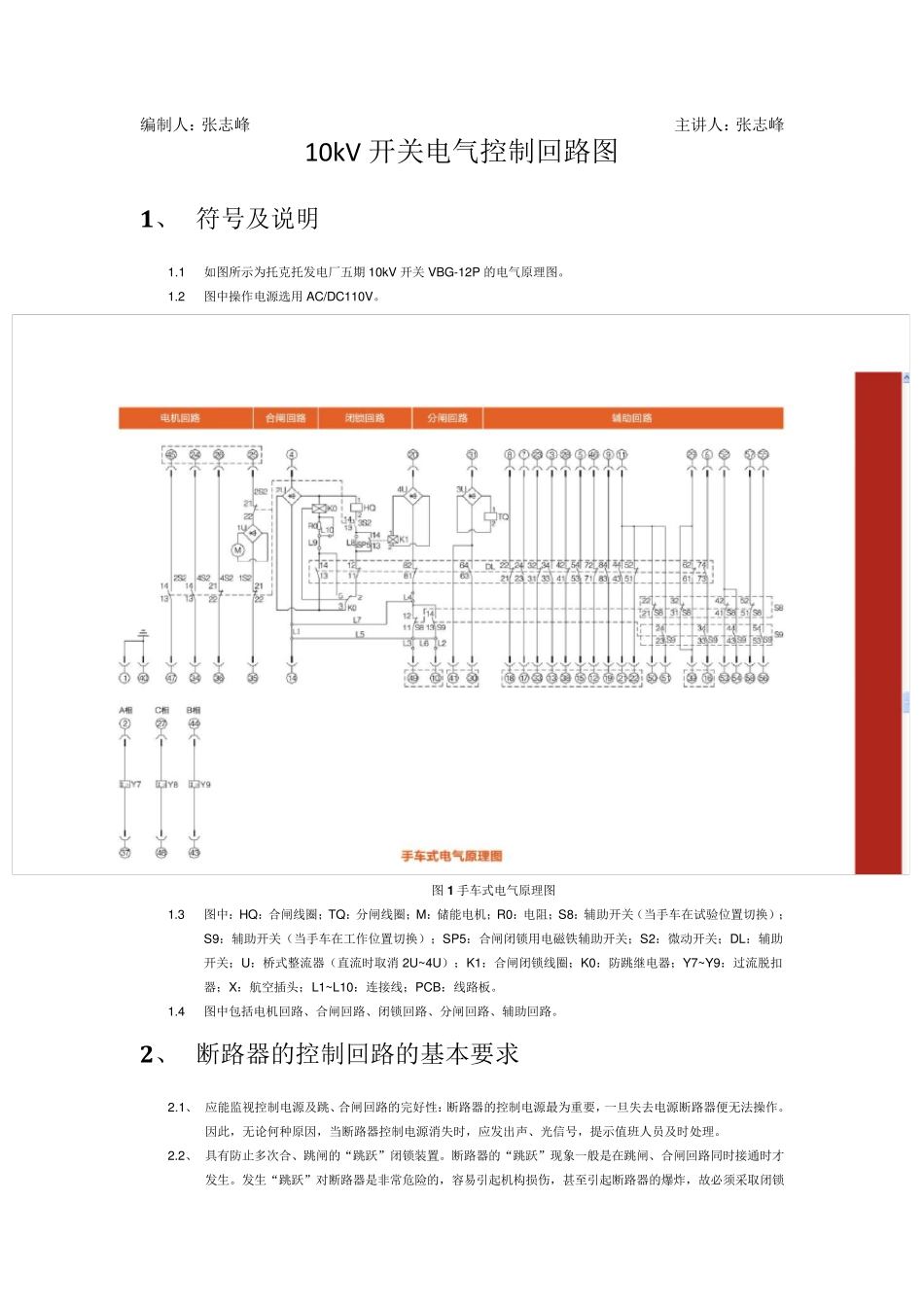

检修部员工培训模块 TDJXGYAQ 5.4.1.11 设备检修工艺、方法—电气 10kV 开关电气控制回路图 2017-09-30 发布 2017-12-01 实施 大唐国际托克托发电有限责任公司检修部 目录 1、 符号及说明 .................................................................................................................... 3 2、 断路器的控制回路的基本要求 .................................................................................... 3 3、 断路器控制回路详解 .................................................................................................... 4 编制人：张志峰 主讲人：张志峰 10kV 开关电气控制回路图 1、 符号及说明 1.1 如图所示为托克托发电厂五期 10kV 开关 VBG-12P 的电气原理图。 1.2 图中操作电源选用 AC/DC110V。 图 1 手车式电气原理图 1.3 图中：HQ：合闸线圈；TQ：分闸线圈；M：储能电机；R0：电阻；S8：辅助开关（当手车在试验位置切换）； S9：辅助开关（当手车在工作位置切换）；SP5：合闸闭锁用电磁铁辅助开关；S2：微动开关；DL：辅助开关；U：桥式整流器（直流时取消 2U~4U）；K1：合闸闭锁线圈；K0：防跳继电器；Y7~Y9：过流脱扣器；X：航空插头；L1~L10：连接线；PCB：线路板。 1.4 图中包括电机回路、合闸回路、闭锁回路、分闸回路、辅助回路。 2、 断路器的控制回路的基本要求 2.1、 应能监视控制电源及跳、合闸回路的完好性：断路器的控制电源最为重要，一旦失去电源断路器便无法操作。因此，无论何种原因，当断路器控制电源消失时，应发出声、光信号，提示值班人员及时处理。 2.2、 具有防止多次合、跳闸的“跳跃”闭锁装置。断路器的“跳跃”现象一般是在跳闸、合闸回路同时接通时才发生。发生“跳跃”对断路器是非常危险的，容易引起机构损伤，甚至引起断路器的爆炸，故必须采取闭锁措施。 2.3、 能指示断路器的合闸、跳闸位置状态，应有明显的位置信号，故障自动跳闸、自动合闸时，应有明显的动作信号。 2.4、 合闸或跳闸动作完成后，应使命令脉冲自动解除。跳、合闸命令应保持足够的时间长度，并且当跳闸或合闸动作完成后，命令脉冲能自动解除。因断路器的机构动作需要一定的时间，跳、合闸时主触头到达规定位置也要有一定的行程，这些加起来就是断路器的固有动作时间及灭弧时间。命令保持足够的时间长度就是保障断路器可...
