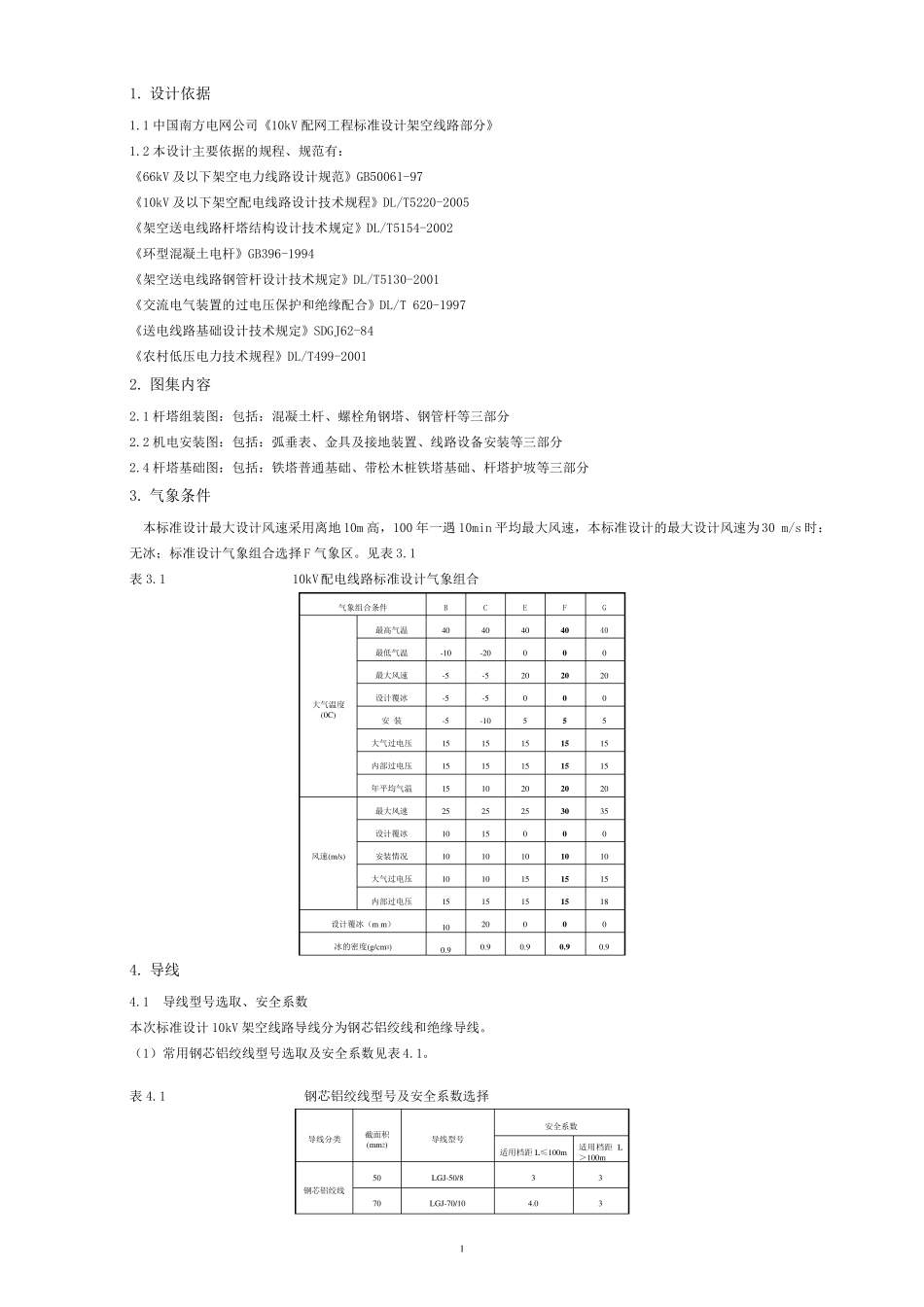

1 设计说明 1 1. 设 计 依 据 1.1 中 国 南 方 电 网 公 司 《 10kV 配 网 工 程 标 准 设 计 架 空 线 路 部 分 》 1.2 本 设 计 主 要 依 据 的 规 程 、 规 范 有 ： 《 66kV 及 以 下 架 空 电 力 线 路 设 计 规 范 》 GB50061-97 《 10kV 及 以 下 架 空 配 电 线 路 设 计 技 术 规 程 》 DL/T5220-2005 《 架 空 送 电 线 路 杆 塔 结 构 设 计 技 术 规 定 》 DL/T5154-2002 《 环 型 混 凝 土 电 杆 》 GB396-1994 《 架 空 送 电 线 路 钢 管 杆 设 计 技 术 规 定 》 DL/T5130-2001 《 交 流 电 气 装 置 的 过 电 压 保 护 和 绝 缘 配 合 》 DL/T 620-1997 《 送 电 线 路 基 础 设 计 技 术 规 定 》 SDGJ62-84 《 农 村 低 压 电 力 技 术 规 程 》 DL/T499-2001 2. 图 集 内 容 2.1 杆 塔 组 装 图 ： 包 括 ： 混 凝 土 杆 、 螺 栓 角 钢 塔 、 钢 管 杆 等 三 部 分 2.2 机 电 安 装 图 ： 包 括 ： 弧 垂 表 、 金 具 及 接 地 装 置 、 线 路 设 备 安 装 等 三 部 分 2.4 杆 塔 基 础 图 ： 包 括 ： 铁 塔 普 通 基 础 、 带 松 木 桩 铁 塔 基 础 、 杆 塔 护 坡 等 三 部 分 3. 气 象 条 件 本 标 准 设 计 最 大 设 计 风 速 采 用 离 地 10m 高 ， 100 年 一 遇 10min 平 均 最 大 风 速 ， 本 标 准 设 计 的 最 大 设 计 风 速 为 30 m/s 时 ：无 冰 ； 标 准 设 计 气 象 组 合 选 择 F 气 象 区 。 见 表 3.1 表 3.1 10kV配 电 线 路 标 准 设 计 气 象 组 合 气 象 组 合 条 件 B C E F G 大 气 温度(0C) 最 高 气 温 40 40 40 4 0 40 最 低 气 温 -10 -20 0 0 0 最 大 风 速 -5 -5 20 2 0 20 设 计 覆冰 -5 -5 0 0 0 安 装 -5 -10 5 5 5 大 气 过 电 压 15 15 15 1 5 15 内 部 过 电 压 15 15 15 1 5 15 年 平 均 气 温 15 10 20 2 0 20 风 速 (m/s) 最 大 风 速 25 25 25 3 0 35 设 计 覆冰 10 15 0...
