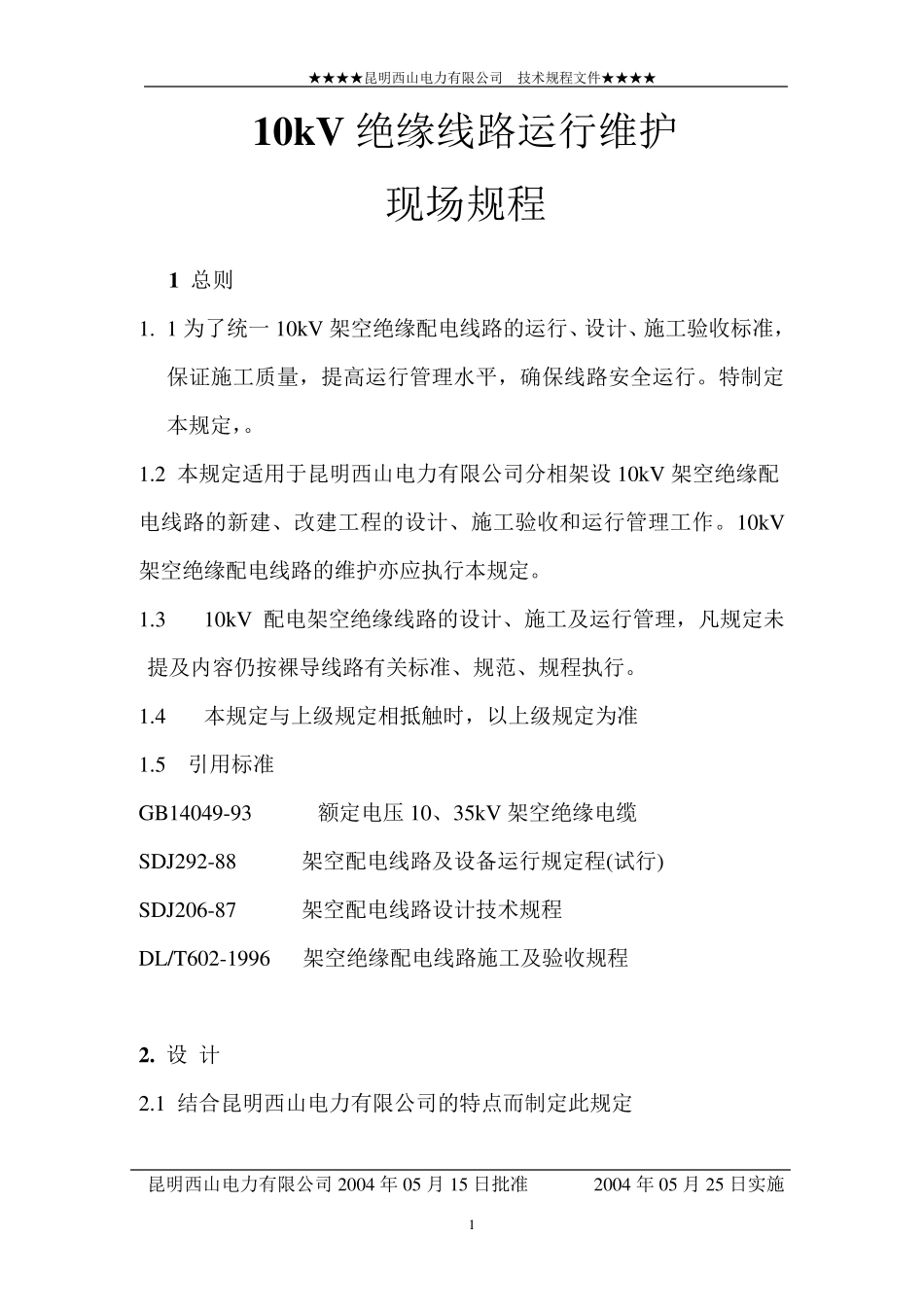

★★★★昆明西山电力有限公司 技术规程文件★★★★ 昆明西山电力有限公司 2004 年 05 月 15 日批准 2004 年 05 月 25 日实施 1 10kV 绝缘线路运行维护 现场规程 1 总则 1. 1 为了统一 10kV 架空绝缘配电线路的运行、设计、施工验收标准，保证施工质量，提高运行管理水平，确保线路安全运行。特制定本规定，。 1.2 本规定适用于昆明西山电力有限公司分相架设 10kV 架空绝缘配 电线路的新建、改建工程的设计、施工验收和运行管理工作。10kV架空绝缘配电线路的维护亦应执行本规定。 1.3 10kV 配电架空绝缘线路的设计、施工及运行管理，凡规定未提及内容仍按裸导线路有关标准、规范、规程执行。 1.4 本规定与上级规定相抵触时，以上级规定为准 1.5 引用标准 GB14049-93 额定电压 10、35kV 架空绝缘电缆 SDJ292-88 架空配电线路及设备运行规定程(试行) SDJ206-87 架空配电线路设计技术规程 DL/T602-1996 架空绝缘配电线路施工及验收规程 2. 设 计 2.1 结合昆明西山电力有限公司的特点而制定此规定 ★★★★昆明西山电力有限公司 技术规程文件★★★★ 昆明西山电力有限公司 2004 年 05 月 15 日批准 2004 年 05 月 25 日实施 2 2.2 10kV 架空绝缘配电线路的设计应符合城市总体规划,并与配电网的发展规划相结合。 2.3 下列地区应采用 10kV 绝缘线路： 2.3.1 线路走廊狭窄，架设常规裸导线线路与建筑物的间距不能满足安全要求，一时又不能改电缆入地 2.3.2 10kV 配电网中性点采用小电阻接地方式的地区 2.3.3 高层建筑邻近地区 2.3.4 人口密集地区、繁华街道 2.3.5 风景绿化区和林区 2.3.6 污秽严重的地区 2.3.7 在施工地段、施工设备不能保证对电力线路的安全距离 2.4 气象条件 10kV 架空绝缘配电线路的设计所采用的气象条件与常规裸导线相同，在计算绝缘导线的自重比载时应计算绝缘层重量，计算风压比载时应取绝缘导线和外径（绝缘导线风载体系数 C 推荐为 0.8--0.9）。 2.5 导线 2.5.1 10kV 架空绝缘配电线路的导线宜采用轻型薄绝缘结构的交联聚乙烯（XLPE）绝缘导线，其绝缘厚度为大于 2.5m m ,性能应符合国家标准（GB14049），并经两部鉴定合格。 2.5.2 10kV 绝缘导线的设计安全系数不应小于 3.0。 2.5.3 10kV 绝缘导线采用铝芯，载面不应小于 50m m 2。其允许载流 ★★★★昆明西山电力有限公司 技术规程文件★★★★ 昆...
