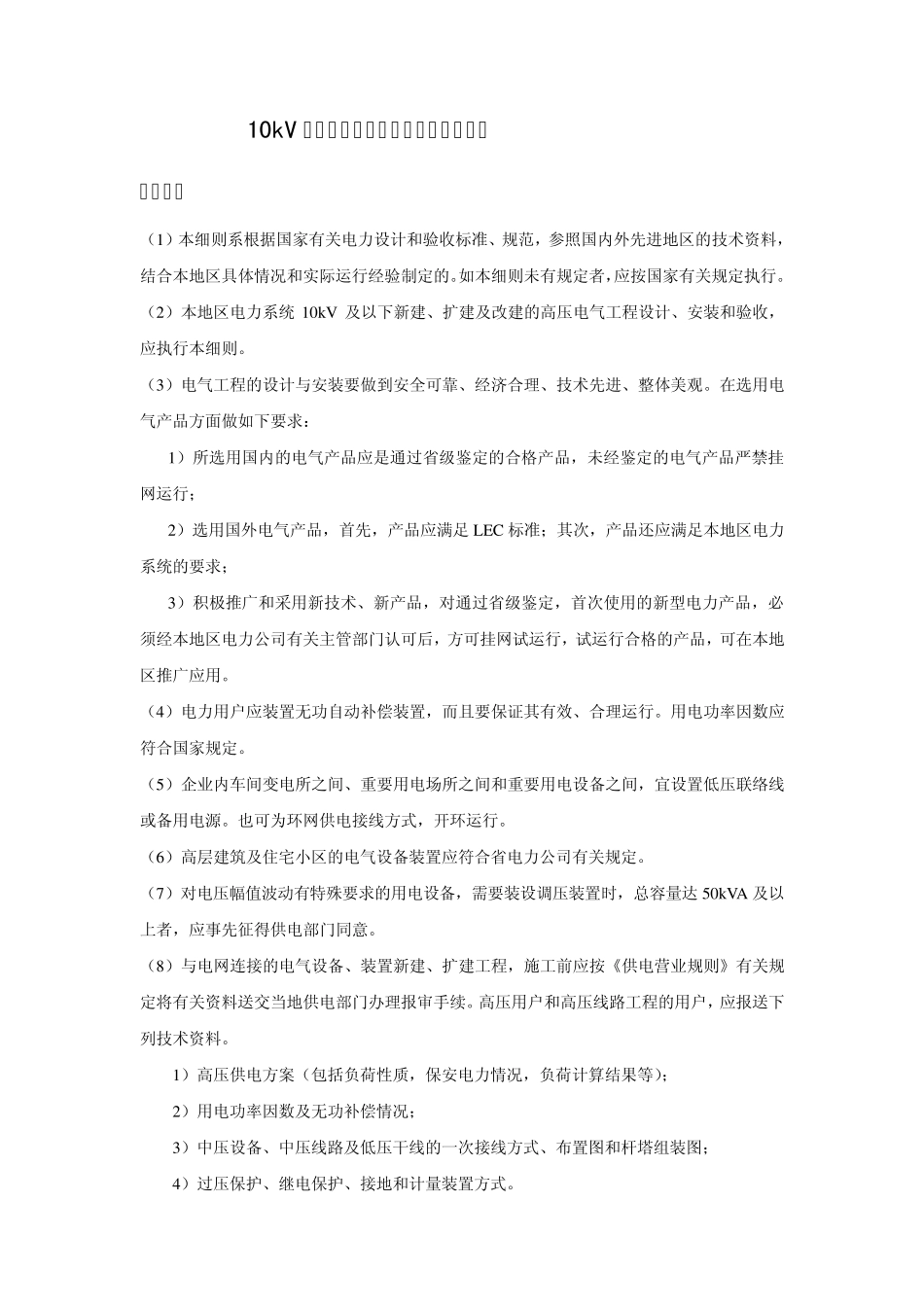

10kV 配电工程典型设计和验收实施细则 一、前言 （1）本细则系根据国家有关电力设计和验收标准、规范，参照国内外先进地区的技术资料，结合本地区具体情况和实际运行经验制定的。如本细则未有规定者，应按国家有关规定执行。 （2）本地区电力系统 10kV 及以下新建、扩建及改建的高压电气工程设计、安装和验收，应执行本细则。 （3）电气工程的设计与安装要做到安全可靠、经济合理、技术先进、整体美观。在选用电气产品方面做如下要求： 1）所选用国内的电气产品应是通过省级鉴定的合格产品，未经鉴定的电气产品严禁挂网运行； 2）选用国外电气产品，首先，产品应满足 LEC 标准；其次，产品还应满足本地区电力系统的要求； 3）积极推广和采用新技术、新产品，对通过省级鉴定，首次使用的新型电力产品，必须经本地区电力公司有关主管部门认可后，方可挂网试运行，试运行合格的产品，可在本地区推广应用。 （4）电力用户应装置无功自动补偿装置，而且要保证其有效、合理运行。用电功率因数应符合国家规定。 （5）企业内车间变电所之间、重要用电场所之间和重要用电设备之间，宜设置低压联络线或备用电源。也可为环网供电接线方式，开环运行。 （6）高层建筑及住宅小区的电气设备装置应符合省电力公司有关规定。 （7）对电压幅值波动有特殊要求的用电设备，需要装设调压装置时，总容量达 50kVA 及以上者，应事先征得供电部门同意。 （8）与电网连接的电气设备、装置新建、扩建工程，施工前应按《供电营业规则》有关规定将有关资料送交当地供电部门办理报审手续。高压用户和高压线路工程的用户，应报送下列技术资料。 1）高压供电方案（包括负荷性质，保安电力情况，负荷计算结果等）； 2）用电功率因数及无功补偿情况； 3）中压设备、中压线路及低压干线的一次接线方式、布置图和杆塔组装图； 4）过压保护、继电保护、接地和计量装置方式。 （9）用户新建、扩建的电气工程，应经有关部门及当地供电部门作竣工验收，合格后方可投入运行。 凡属（9）条规定的用户工程，应由施工单位和用电单位提供下列资料交给供电部门，作验收之用。 1）变、配电装置的一次及二次接线图； 2）一、见次设备的调枯、试验记录及接地装置的测量记录； 3）按第 12 条规定，经供电部门审核同意的技术资料； 4）杆塔明细表及线路交叉、跨越记录； 5）电缆隐蔽工程竣工图。 （10）冶余，化工、电气化铁路等换流设备及其他非线性用电设备等产生...
