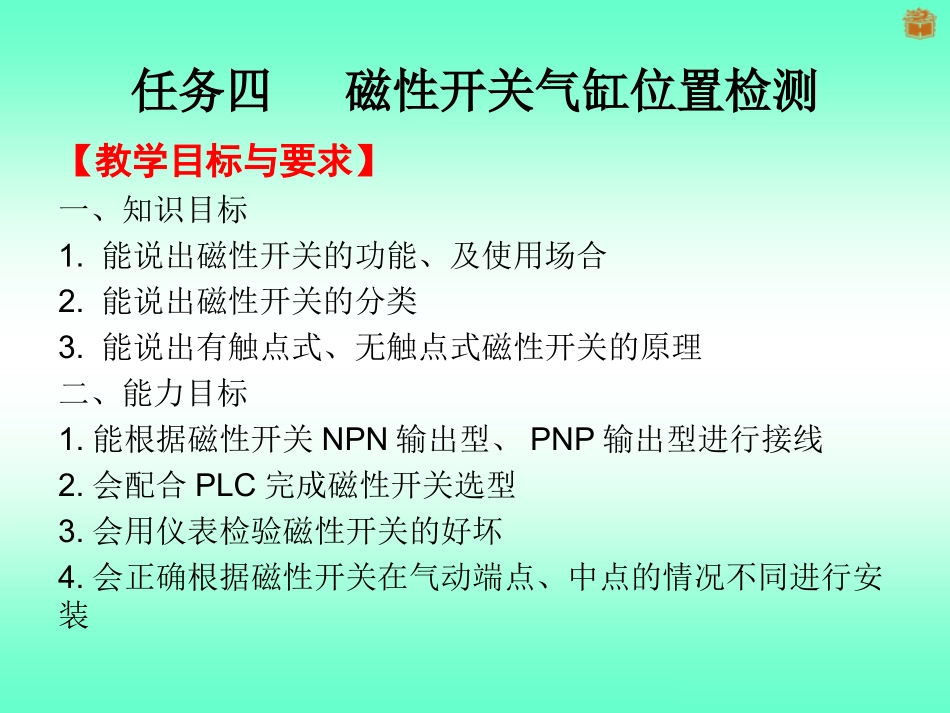

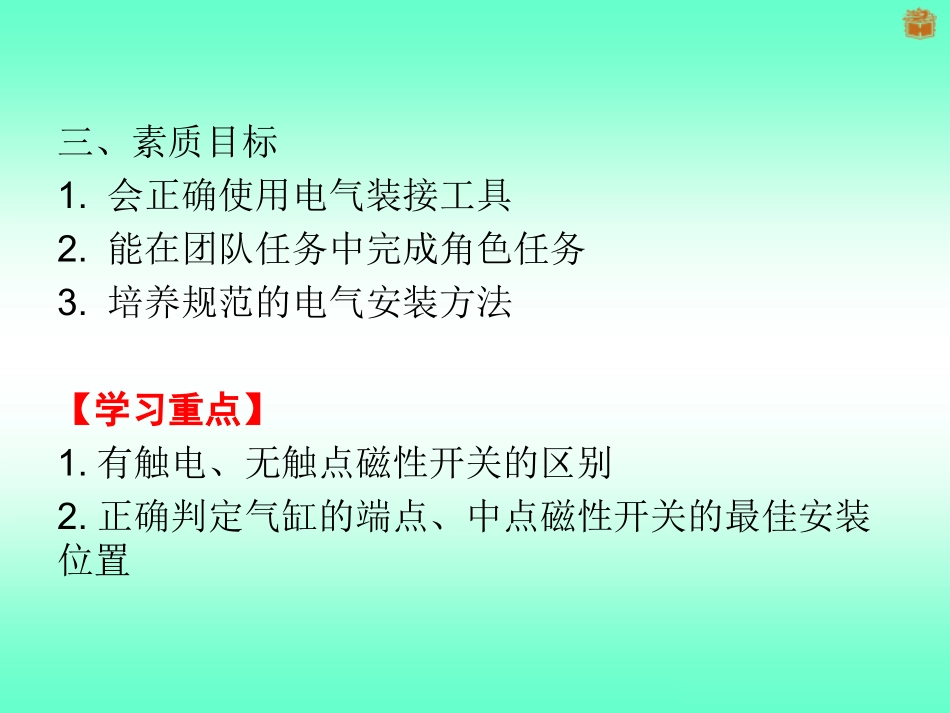

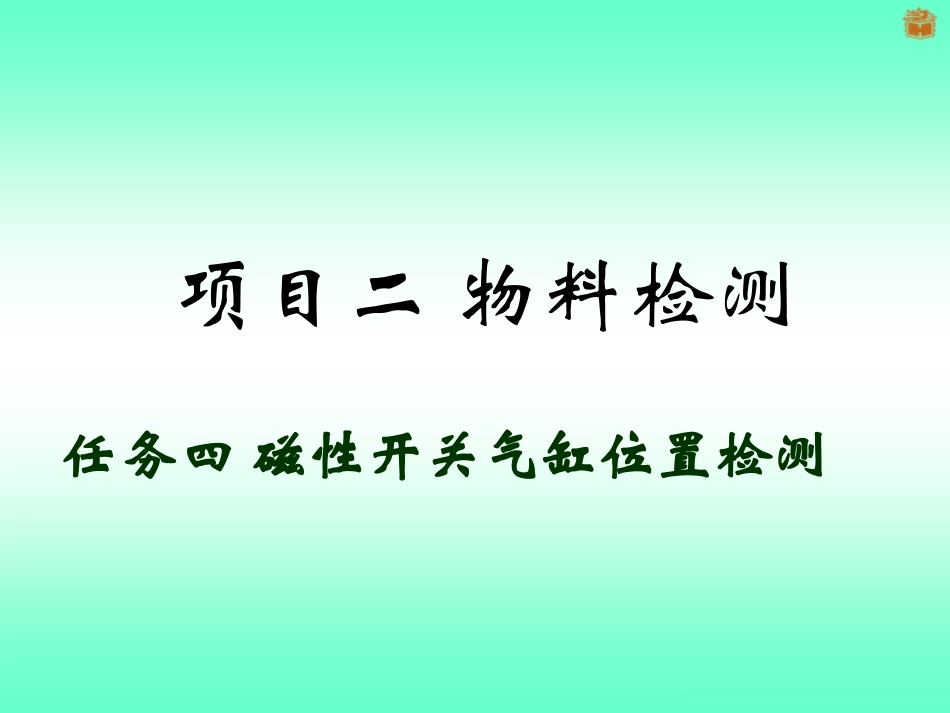

任务四磁性开关气缸位置检测项目二物料检测【教学目标与要求】一、知识目标1.能说出磁性开关的功能、及使用场合2.能说出磁性开关的分类3.能说出有触点式、无触点式磁性开关的原理二、能力目标1.能根据磁性开关NPN输出型、PNP输出型进行接线2.会配合PLC完成磁性开关选型3.会用仪表检验磁性开关的好坏4.会正确根据磁性开关在气动端点、中点的情况不同进行安装任务四磁性开关气缸位置检测三、素质目标1.会正确使用电气装接工具2.能在团队任务中完成角色任务3.培养规范的电气安装方法【学习重点】1.有触电、无触点磁性开关的区别2.正确判定气缸的端点、中点磁性开关的最佳安装位置某肥皂生产线上光电传感器进行产品检验，若检测到不合格品然后控制器发出信号停止输送带传动，同时发出气缸动作信号，活塞杆伸出，将不合格品推入回收槽。任务四磁性开关气缸位置检测图2-4-2磁性开关检测气缸运动的两个位置图2-4-3气缸上常见磁性开关安装方法•磁性开关是用来检测气缸活塞位置的：即检测活塞的运动行程的。•它可分为有触点型和无触点型两种。任务四磁性开关气缸位置检测有触点磁簧管型•内部结构内部为两片磁簧管组成的机械触点。•外部接线交直流电源通用。有触电式磁性开关工作原理：当气缸移动的磁环靠近感应开关时，感应开关的两根磁簧片被磁化而使触点闭合，产生电信号；当磁环离开磁性开关后，舌簧片失磁，触点断开，电信号消失。•检测方法：•将检测仪连接好，用一磁铁沿上图方向移动，如果检测仪指示灯变亮并且发出声音，则感应开关可用；如果没有该现象请将检测仪的拨码开关搬到另外一挡，若仍然没有上述现象，则说明开关已损坏。•切勿使用干电池直接测试，会形成短路。•无接点式与有接点式本质的区别：通过对内部晶体管的控制，来发出控制信号。无接点电晶体型无接点电晶体型•无接点NPN型•只能用于直流电源，多为三线式；•NPN和PNP在继电器回路使用时应注意接线的差异；•配合PLC使用时应注意正确地选型。•无接点PNP型一.有触点磁性开关检测如果没有磁性开关检测仪，可用万用表来检测。将万用表调至欧姆档。当磁铁靠近磁性开关时，电阻值很小，万用表接通；当磁铁离开磁性开关时，万用表显示断开，电阻值为无穷大。任务四磁性开关气缸位置检测二.SMC磁性开关传感器与PLC的接线调试1.任务目的(1)通过实验掌握有触点式磁性开关与PLC的接线调试；(2)通过实验掌握无触点式磁性开关与PLC的接线调试；2.器材准备器材名称型号与规格数量磁性开关检测仪专用仪表1有触点式磁性开关SMCD-Z731无触点式磁性开关SMC1三菱PLCFX2N-48MR1开关电源输入220VAC,输出24VDC1螺丝刀通用1万用表通用1指示灯220V13.任务内容（1）有触点磁性开关与PLC的连接图2-4-18有触电磁性开关与PLC接线接线注意事项：①磁性开关为控制信号，应接至PLC的输入端，三菱FX系列PLC为例。②电磁阀为被控制元件，应接至PLC的输出端。（2）无触点磁性开关与PLC的连接图2-4-19无触电磁性开关与PLC接线接线注意事项：①注意磁性开关的输出方式，即PNP型或NPN型，要与PLC输入方式匹配；②三线式无接点磁性开关，棕色线和蓝色线分别接＋24V和COM，黑色线接入至PLC输入点X4.任务实施：调整磁性开关在气缸上的最佳安装位置，并观察PLC指示灯的变化。5.磁性开关使用注意事项1）有触电磁性开关注意事项①安装时，不得让开关受过大的冲击力，如敲击等，会损坏开关；②不能让磁性开关处于水或冷却液中使用；③绝对不要用于有爆炸性、可燃性气体的环境中；④周围有强磁场、大电流（如电焊机等）的环境中应选用耐强磁场的磁性开关；⑤不要把连接导线和动力线（如电动机等）、高压线并在一起；⑥磁性开关周围不要有切削末、焊渣等铁粉存在，若堆积在开关上，会使开关的磁力减弱、甚至失效；⑦在温度循环变化较大的环境中不得使用；⑧磁性开关的配线不能直接接到电源上，必须串接负载；⑨对于直流电，棕线接＋极，蓝线－极，若带指示灯，当开关吸合时，指示灯亮；若接反，开关动作，但指示灯不亮；⑩因磁性开关有动作范围，若气缸行程太小则会出现开关不能断开的现象。（2）无触点式磁性开关注意事项除了与有触点式磁性开...
