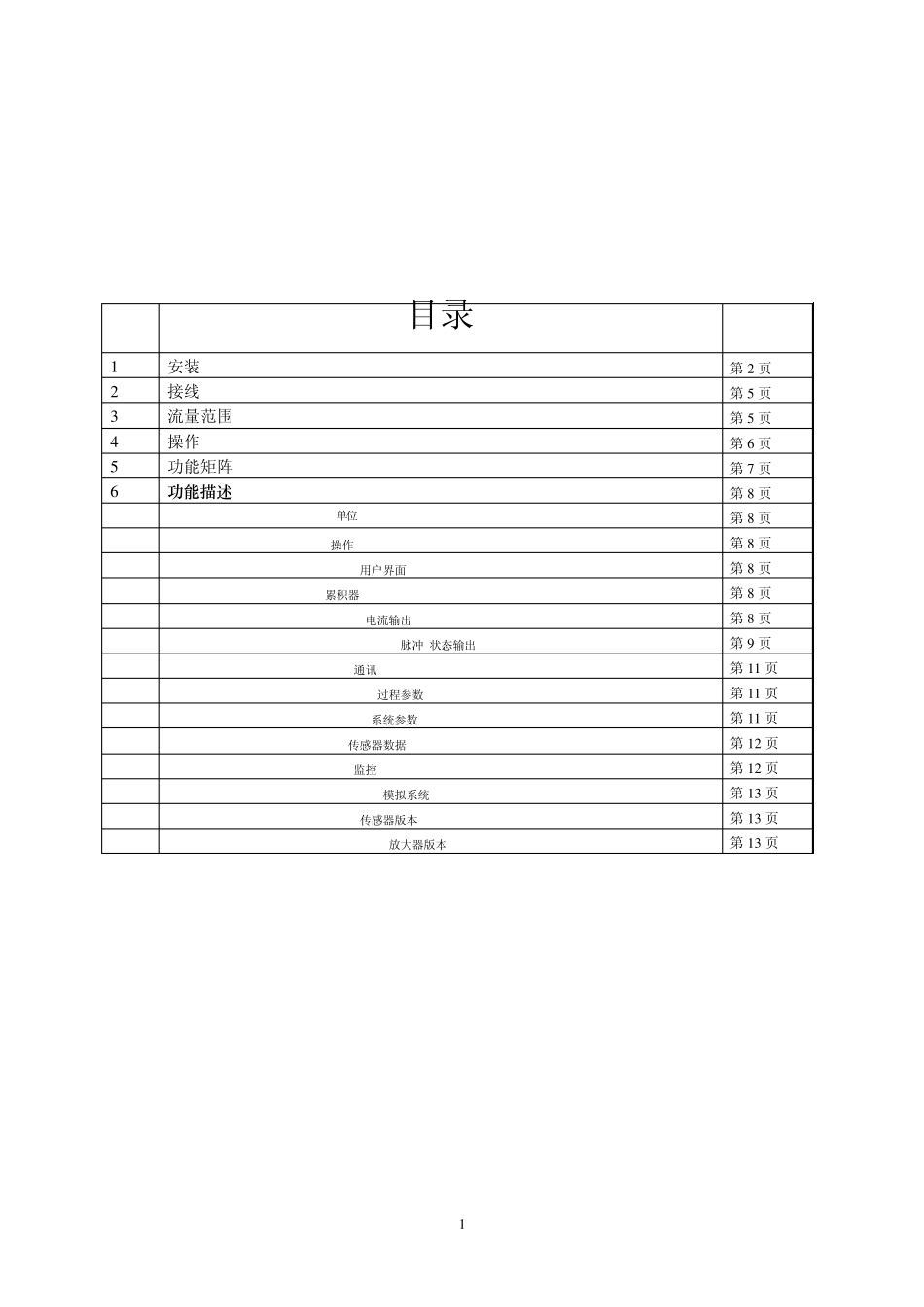

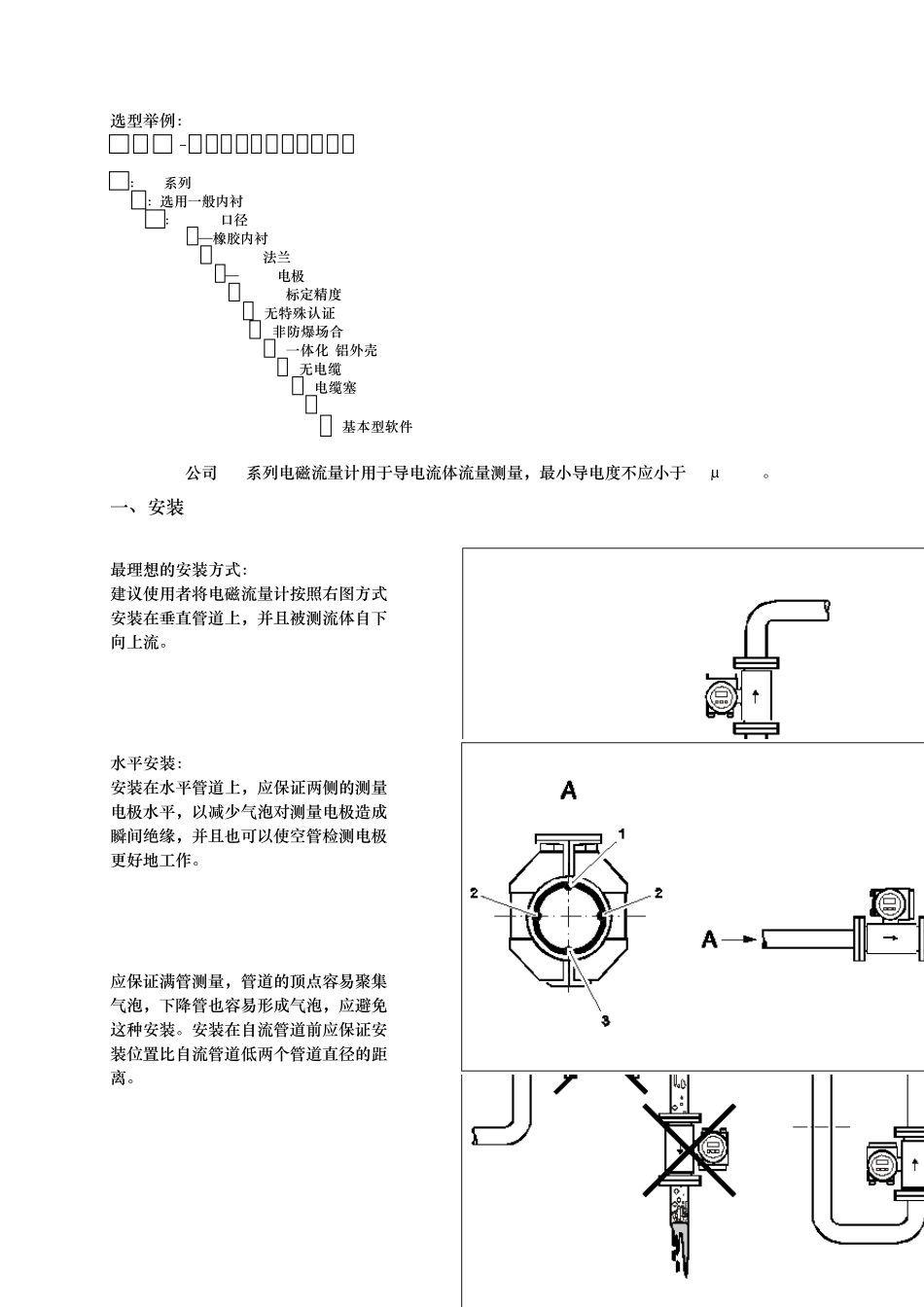

PROline promag 10 电磁流量计安装使用手册 1 目录 1 安装 第2 页 2 接线 第5 页 3 流量范围 第5 页 4 操作 第6 页 5 功能矩阵 第7 页 6 功能描述 第8 页 SYSTEM UNITS--------单位 第8 页 OPERATION--------操作 第8 页 USER INTERFACE--------用户界面 第8 页 TOTALIZER-------累积器 第8 页 CURRENT OUTPUT---------电流输出 第8 页 PULSE/STATUS OUTPUT--------脉冲/状态输出 第9 页 COMMUNICATION--------通讯 第1 1 页 PROCESS PARAMETER--------过程参数 第1 1 页 SYSTEM PARAMETER--------系统参数 第1 1 页 SENSOR DATA---------传感器数据 第1 2 页 SUPERVISION----------监控 第1 2 页 SIMULATION SYSTEM---------模拟系统 第1 3 页 SENSOR VERSION--------传感器版本 第1 3 页 AMPLIFIER VERSION----------放大器版本 第1 3 页 2 选型举例： 10 W 50 –E A 0 A 1 A A 0 A A A 10：10系列 W：选用一般内衬 50：DN50口径 E—橡胶内衬 A--PN40法兰 0—316L电极 A--0.5%标定精度 1--无特殊认证 A--非防爆场合 A--一体化 铝外壳, IP67 0--无电缆 A--电缆塞 M20 A--220VAC A--基本型软件 E+H公司 10系列电磁流量计用于导电流体流量测量，最小导电度不应小于 50μs/cm。 一、 安 装 最理 想 的 安 装 方 式 ： 建 议 使 用者 将 电磁流量计按 照 右 图 方 式 安 装 在 垂 直 管 道 上 ，并 且 被 测流体自 下 向 上 流。 水 平 安 装 ： 安 装 在 水 平 管 道 上 ，应保 证两 侧 的 测量 电极水 平 ，以 减 少 气 泡 对 测量电极造 成 瞬 间 绝 缘 ，并 且 也 可 以 使 空 管 检 测电极 更 好 地 工 作 。 应保 证满 管 测量，管 道 的 顶 点 容 易 聚 集 气 泡 ，下 降 管 也 容 易 形 成 气 泡 ，应避 免 这种安 装 。 安 装 在 自 流管 道 前应保 证安 装 位置比自 流管 道 低两 个管 道 直 径的 距 离。 3 为避免泵后真空对仪表造成的损害，电 磁流量计不应该安装在泵后。 测量非满管时，为了保证电磁流量计满管测量，使用者可以参照右图设计管道。 电磁流量计安装在下降高度超过5m的下降管之前时，为了防止下降管产生的负压破坏电磁流 量计衬里，同时为...
