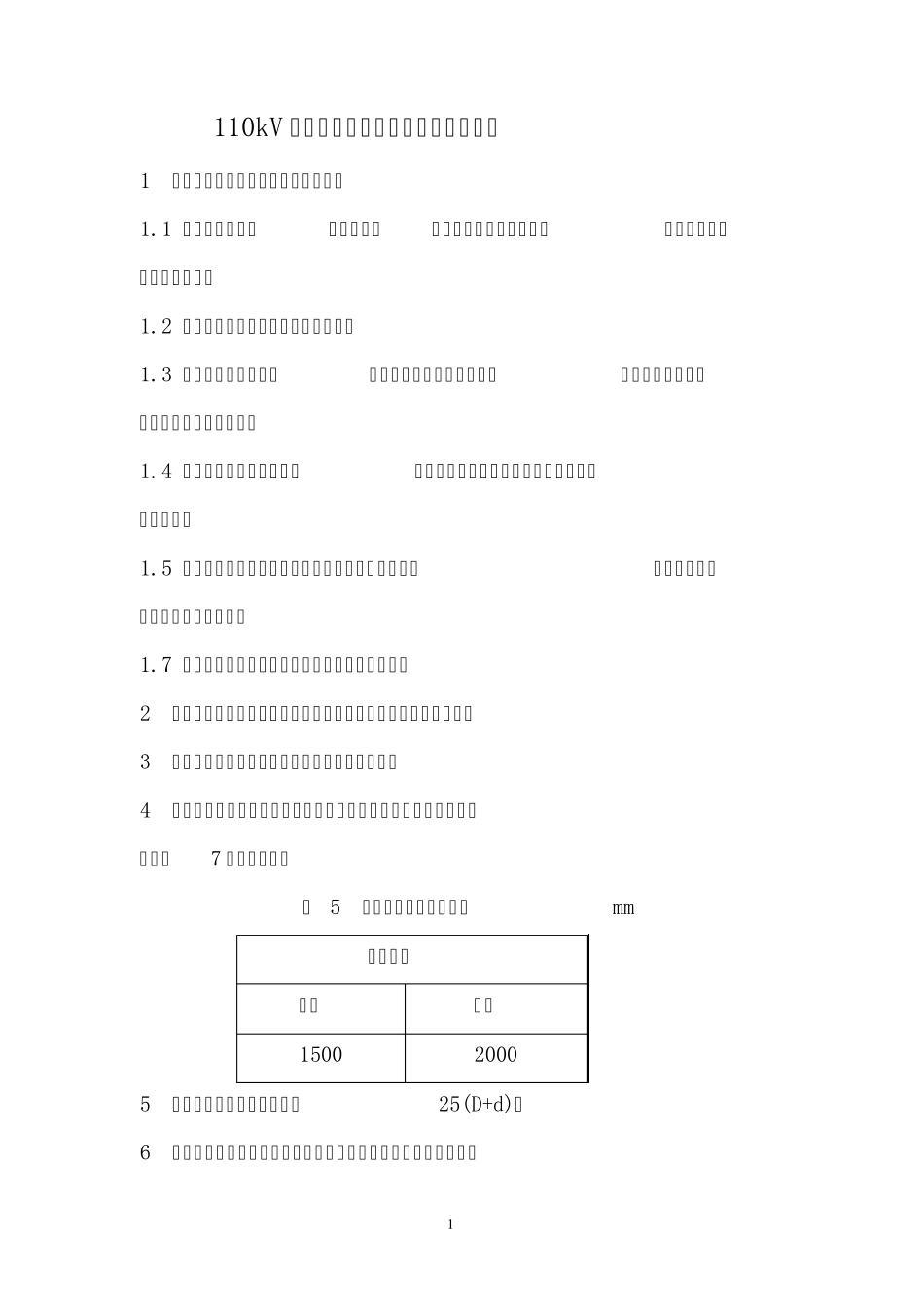

1 110kV 交联电缆敷设安装规范及注意事项 1 电缆敷设前应按下列要求进行检查： 1.1 电缆通道畅通，排水良好。金属部分的防腐层完整。隧道内照明、通风符合要求。 1.2 电缆型号、电压、规格应符合设计。 1.3 电缆外观应无损伤，当对电缆的密封有怀疑时，应进行潮湿判断；直埋电缆应经试验合格。 1.4 电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。 1.5 敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。 1.7 在带电区域内敷设电缆，应有可靠的安全措施。 2 电缆敷设时，不应损坏电缆沟、隧道、电缆井和人井的防水层。 3 电力电缆在终端头与接头附近宜留有备用长度。 4 电缆各支持点间的距离应符合设计规定。当设计无规定时，不应大于表7 中所列数值。 表 5 电缆各支持点间的距离 mm 敷设方式 水平 垂直 1500 2000 5 电缆的最小弯曲半径不小于25(D+d)。 6 电缆敷设时，不应使电缆在支架上及地面上摩擦拖拉。电缆上不 2 得有铠装压扁、电缆扭结、护层破裂等未消除的机械损伤。 7 用机械敷设电缆时的最大牵引强度宜符合表8 的规定。 表 6 电缆最大牵引强度(N/mm2) 牵引方式 牵引头 钢丝网套 受力部位 铜芯 铝芯 铅套 塑料护套 允许牵引强度 70 40 10 7 8 机械敷设电缆的速度不宜超过15m/min。 9 电缆转弯处的侧压力:滑动敷设时不应大于3 kN/ m；滚动敷设时，每只滚轮铅套电缆不大于0.5KN,皱纹铝套电缆不大于2 KN。 10 敷设电缆时，电缆允许敷设最低温度，在敷设前24h 内的平均温度以及敷设现场的温度不应低于0℃。 11 电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌。 12 电缆进入电缆沟、隧道、坚井、建筑物、盘 (柜 )以及穿入管子时，出入口应封闭，管口应密封。 13 生产厂房内及隧道、沟道内电缆的敷设 13.1 电缆的排列，应符合相关规定。 13.2 电缆与热力管道、热力设备之间的净距，平行时应不小于1m，交叉时应不小于0.5m，当受条件限制时，应采取隔热保护措施。电缆通道应避开锅炉的看火孔和制粉系统的防爆门；当受条件限制时，应采取穿管或封闭槽盒等隔热防火措施。电缆不宜平行敷设于热力设备和热力管道的上部。 3 13.3 电缆敷设完毕后，应及时清除杂物，盖好盖板。必要时，应将盖板缝隙密封。 15 管道内电缆的敷设 15.1 在电缆可能受到机械损伤的地方，应有一定机械强度的保护管或...
