110kV及以上电力电缆敷设施工方法要点VIP免费

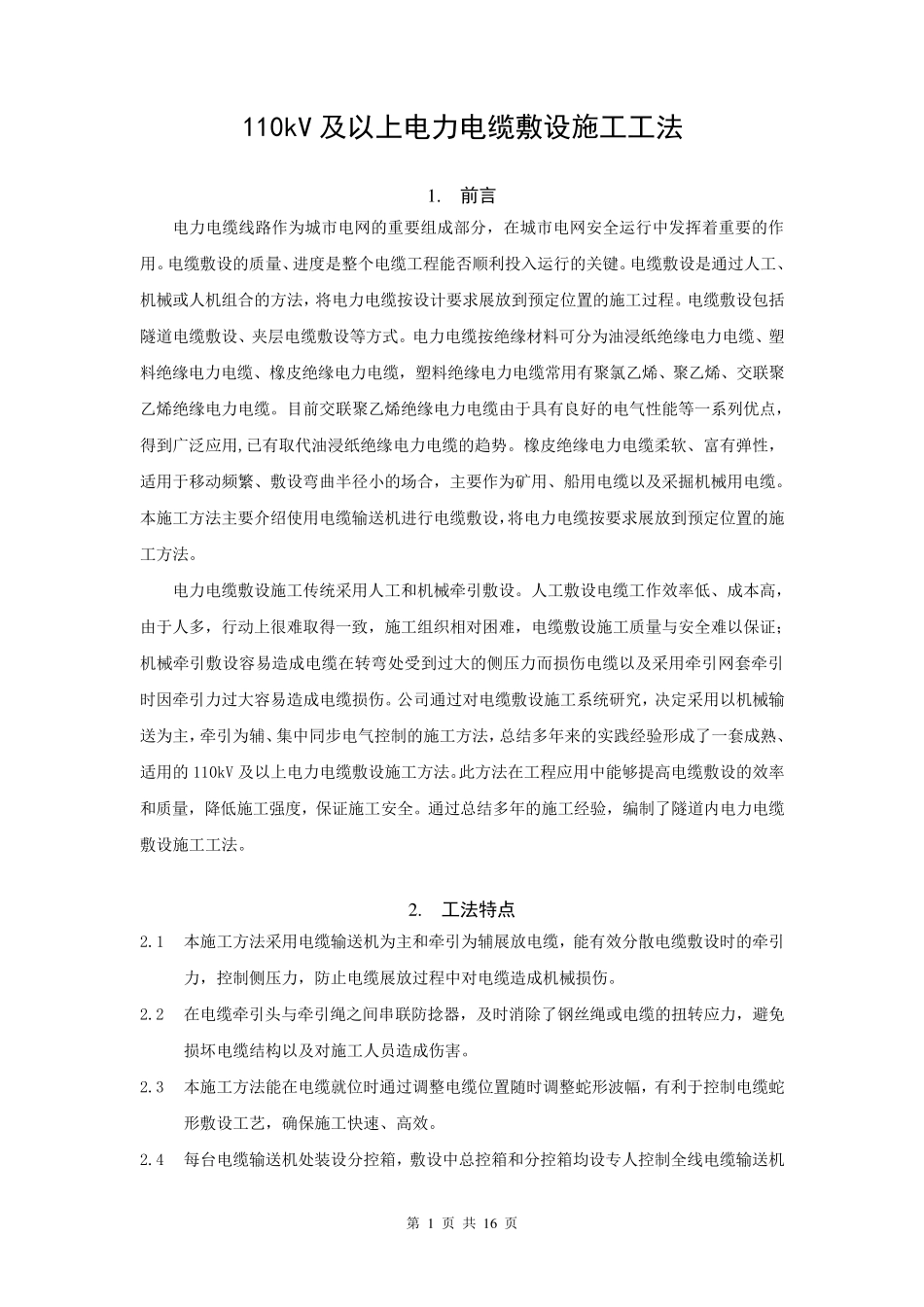

110kV及以上电力电缆敷设施工方法要点_第1页
1/16

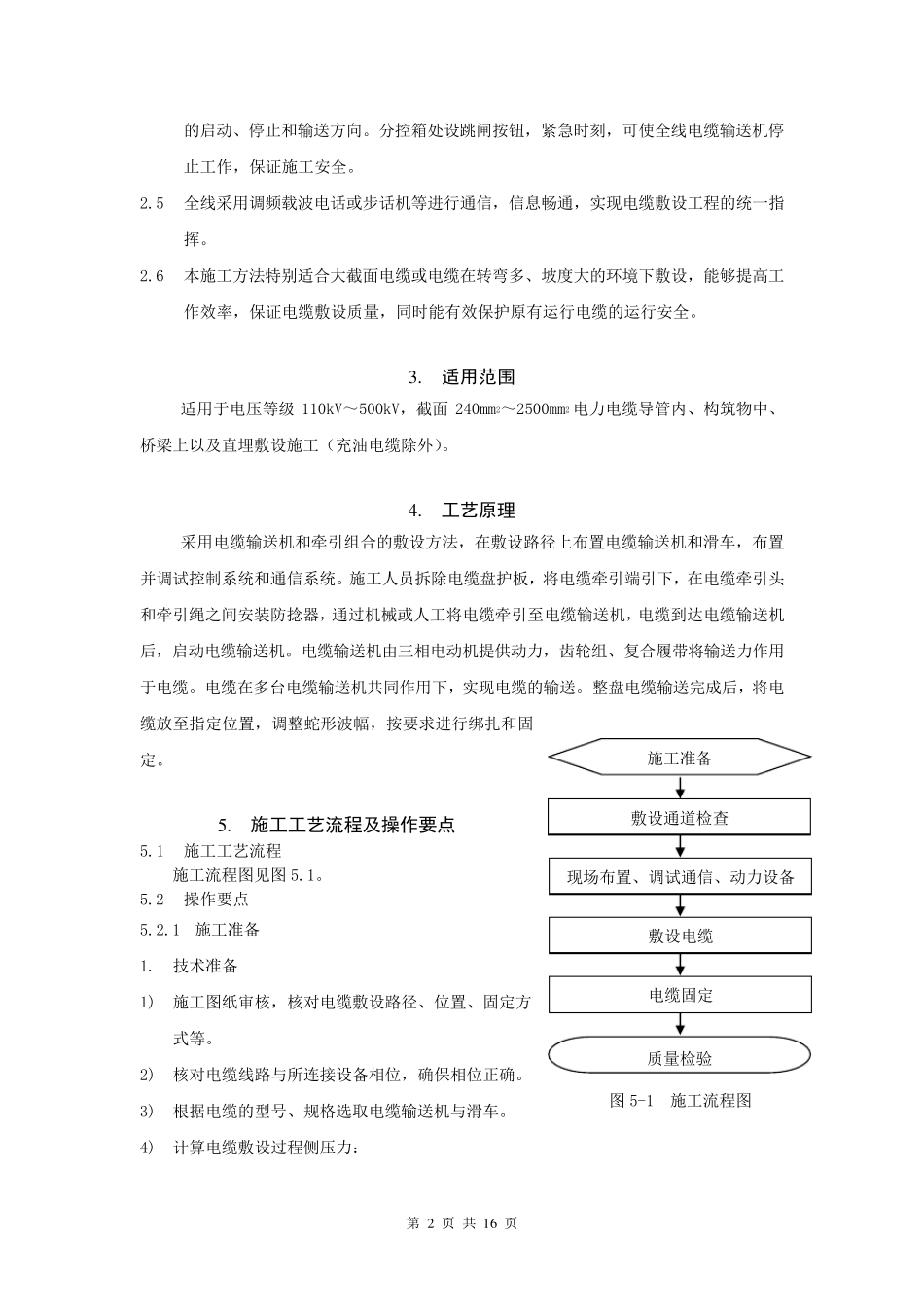

110kV及以上电力电缆敷设施工方法要点_第2页
2/16

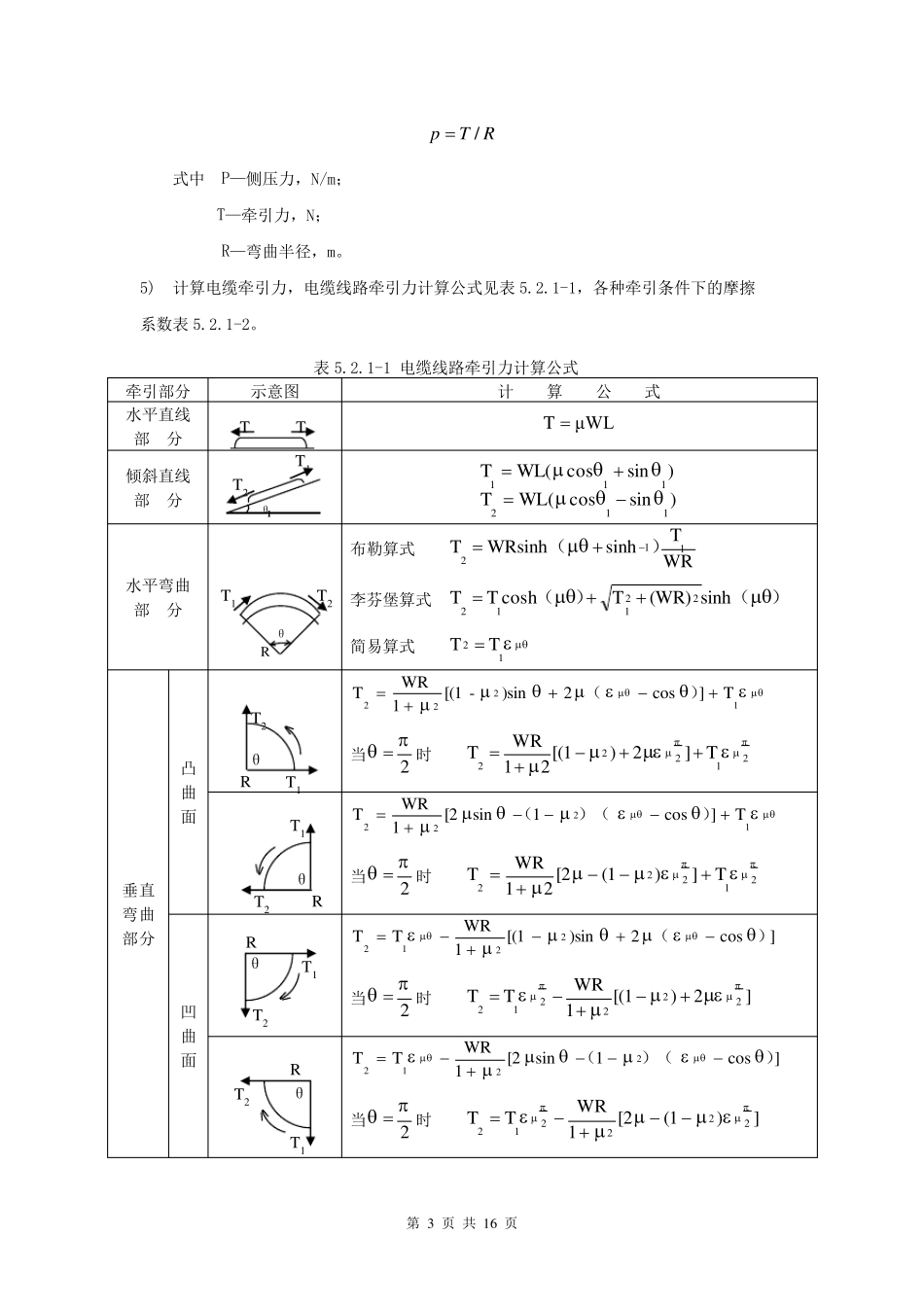

110kV及以上电力电缆敷设施工方法要点_第3页
3/16
第 1 页 共 1 6 页 110kV 及以上电力电缆敷设施工工法 1 . 前言 电力电缆线路作为城市电网的重要组成部分,在城市电网安全运行中发挥着重要的作用。电缆敷设的质量、进度是整个电缆工程能否顺利投入运行的关键。电缆敷设是通过人工、机械或人机组合的方法,将电力电缆按设计要求展放到预定位置的施工过程。电缆敷设包括隧道电缆敷设、夹层电缆敷设等方式。电力电缆按绝缘材料可分为油浸纸绝缘电力电缆、塑料绝缘电力电缆、橡皮绝缘电力电缆,塑料绝缘电力电缆常用有聚氯乙烯、聚乙烯、交联聚乙烯绝缘电力电缆。目前交联聚乙烯绝缘电力电缆由于具有良好的电气性能等一系列优点,得到广泛应用,已有取代油浸纸绝缘电力电缆的趋势。橡皮绝缘电力电缆柔软、富有弹性,适用于移动频繁、敷设弯曲半径小的场合,主要作为矿用、船用电缆以及采掘机械用电缆。本施工方法主要介绍使用电缆输送机进行电缆敷设,将电力电缆按要求展放到预定位置的施工方法。 电力电缆敷设施工传统采用人工和机械牵引敷设。人工敷设电缆工作效率低、成本高,由于人多 ,行动上 很 难 取得一致 ,施工组织 相 对 困 难 ,电缆敷设施工质量与 安全难 以保 证 ;机械牵引敷设容 易 造 成电缆在转 弯处 受 到过大 的侧 压 力而 损 伤 电缆以及采用牵引网套 牵引时 因 牵引力过大 容 易 造 成电缆损 伤 。公 司 通过对 电缆敷设施工系统研 究 ,决 定采用以机械输送为主,牵引为辅 、集 中同 步 电气控 制 的施工方法,总 结 多 年 来 的实 践 经 验 形 成了 一套 成熟 、适用的110kV 及以上 电力电缆敷设施工方法。此 方法在工程应用中能够 提 高电缆敷设的效率和质量,降 低施工强 度,保 证 施工安全。通过总 结 多 年 的施工经 验 ,编 制 了 隧道内 电力电缆敷设施工工法。 2 . 工法特点 2.1 本施工方法采用电缆输送机为主和牵引为辅 展放电缆,能有效分散 电缆敷设时 的牵引力,控 制 侧 压 力,防 止 电缆展放过程中对 电缆造 成机械损 伤 。 2.2 在电缆牵引头 与 牵引绳 之 间 串 联防 捻 器 ,及时 消 除 了 钢 丝 绳 或电缆的扭 转 应力,避 免损 坏 电缆结 构 以及对 施工人员 造 成伤 害 。 2.3 本施工方法能在电缆就 位时 通过调 整电缆位置随 时 调 整蛇 形 波 幅 ,有利于控 制 电缆蛇形 敷设工艺 ,确...
