110KV变电站异常运行和事故处理VIP免费

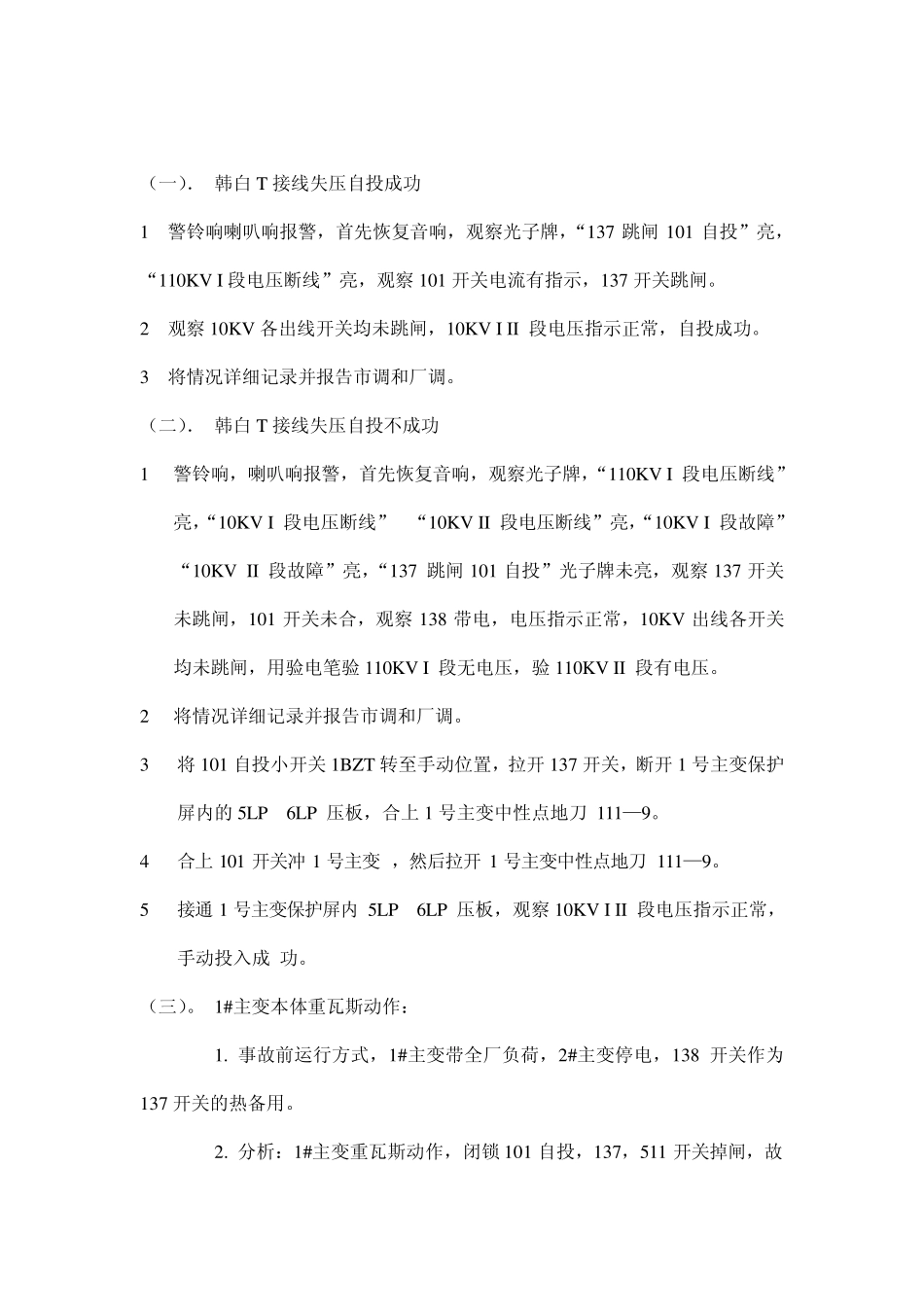

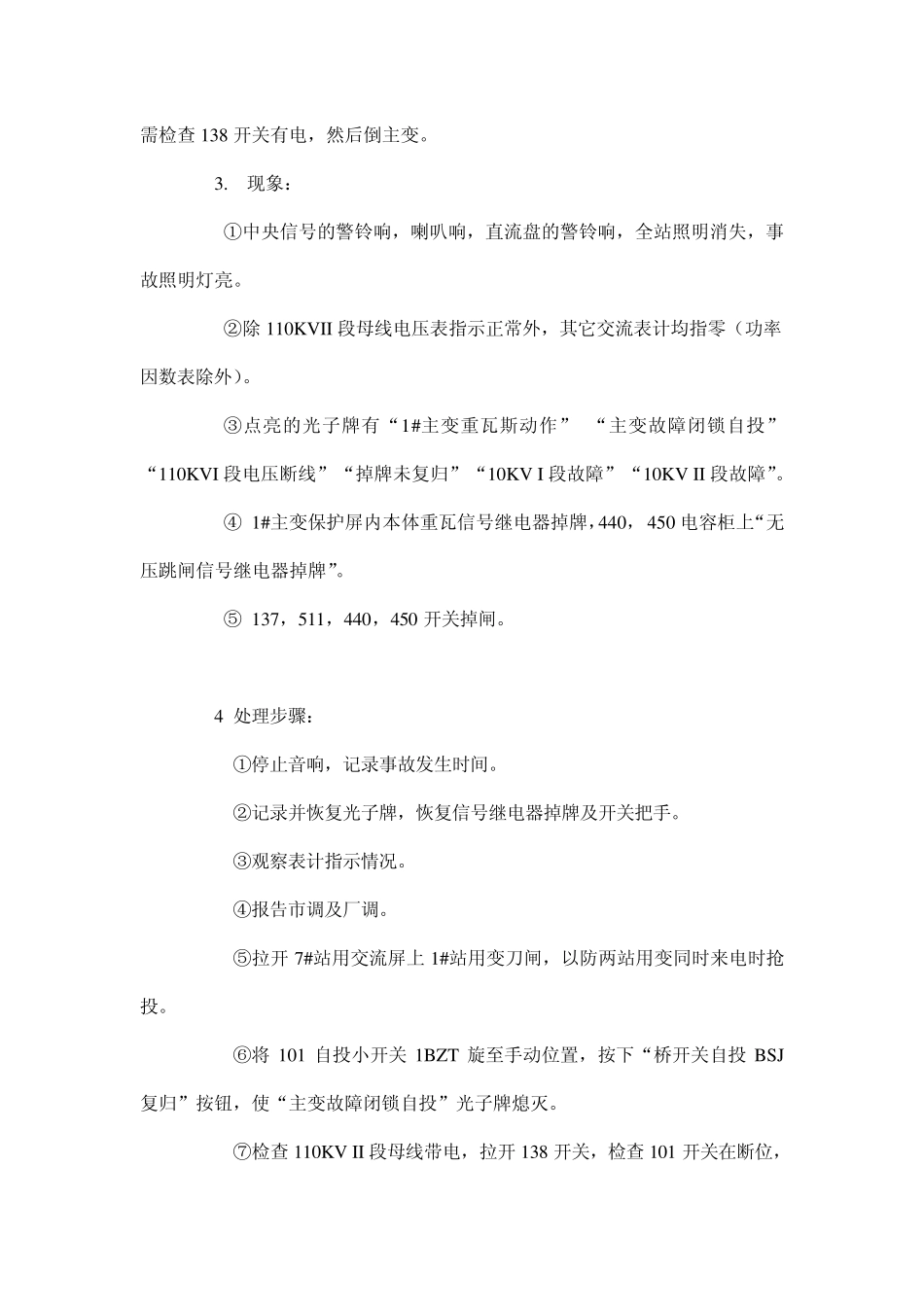

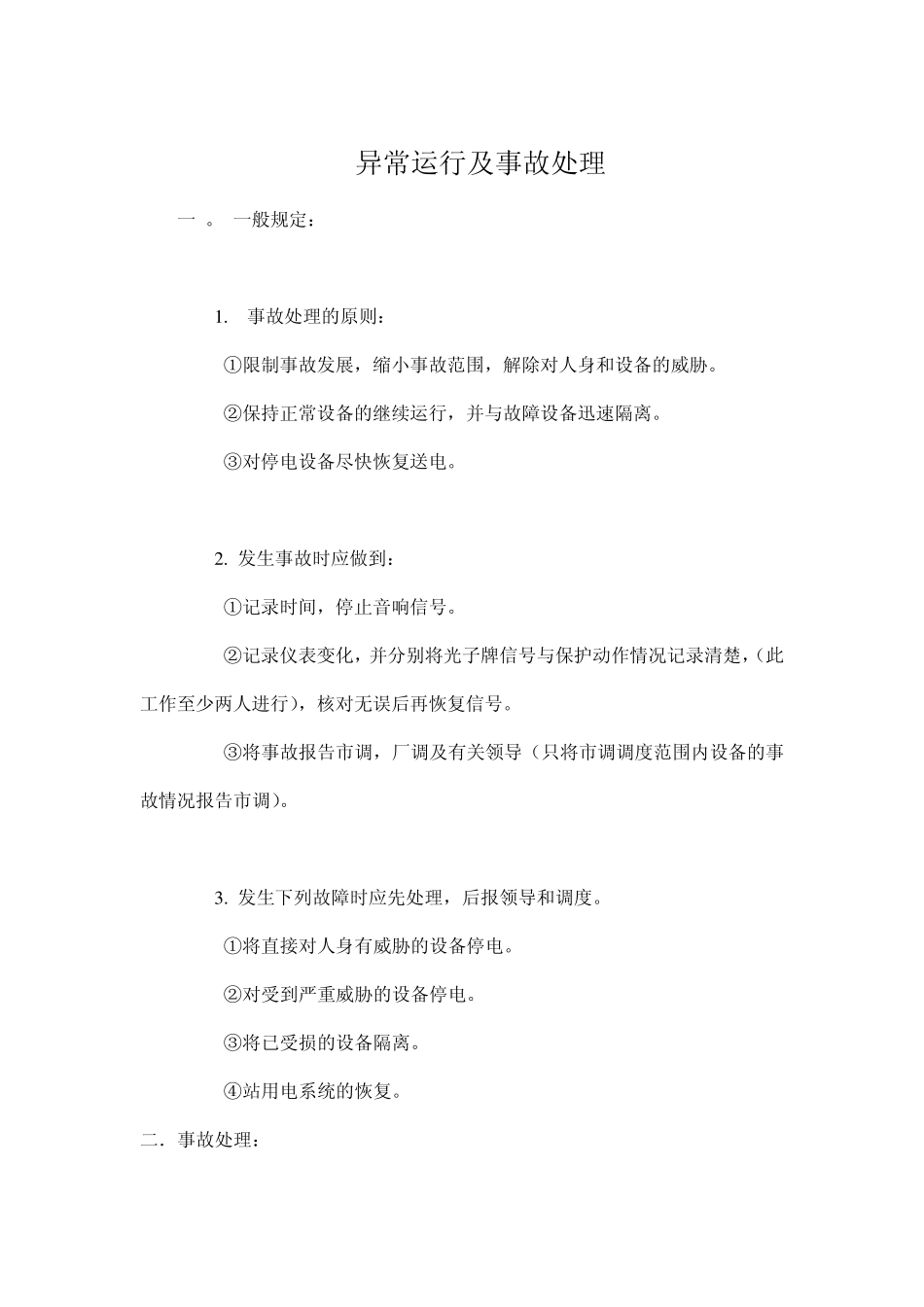

异常运行及事故处理 一 。 一般规定： 1 . 事故处理的原则： ①限制事故发展，缩小事故范围，解除对人身和设备的威胁。 ②保持正常设备的继续运行，并与故障设备迅速隔离。 ③对停电设备尽快恢复送电。 2 . 发生事故时应做到： ①记录时间，停止音响信号。 ②记录仪表变化，并分别将光子牌信号与保护动作情况记录清楚，（此工作至少两人进行），核对无误后再恢复信号。 ③将事故报告市调，厂调及有关领导（只将市调调度范围内设备的事故情况报告市调）。 3 . 发生下列故障时应先处理，后报领导和调度。 ①将直接对人身有威胁的设备停电。 ②对受到严重威胁的设备停电。 ③将已受损的设备隔离。 ④站用电系统的恢复。 二．事故处理： （一）． 韩白T 接线失压自投成功 1 警铃响喇叭响报警，首先恢复音响，观察光子牌，“137 跳闸101 自投”亮，“110KV I 段电压断线”亮，观察101 开关电流有指示，137 开关跳闸。 2 观察10KV 各出线开关均未跳闸，10KV I II 段电压指示正常，自投成功。 3 将情况详细记录并报告市调和厂调。 （二）． 韩白T 接线失压自投不成功 1 警铃响，喇叭响报警，首先恢复音响，观察光子牌，“110KV I 段电压断线”亮，“10KV I 段电压断线” “10KV II 段电压断线”亮，“10KV I 段故障”“10KV II 段故障”亮，“137 跳闸101 自投”光子牌未亮，观察137 开关未跳闸，101 开关未合，观察138 带电，电压指示正常，10KV 出线各开关均未跳闸，用验电笔验110KV I 段无电压，验110KV II 段有电压。 2 将情况详细记录并报告市调和厂调。 3 将101 自投小开关1BZT 转至手动位置，拉开137 开关，断开1 号主变保护屏内的5LP 6LP 压板，合上1 号主变中性点地刀 111—9。 4 合上101 开关冲 1 号主变 ，然后拉开1 号主变中性点地刀111—9。 5 接通 1 号主变保护屏内5LP 6LP 压板，观察10KV I II 段电压指示正常，手动投入成 功。 （三）。 1#主变本体重瓦斯动作： 1. 事故前运行方式，1#主变带全厂负荷，2#主变停电，138 开关作为137 开关的热备用。 2. 分析：1#主变重瓦斯动作，闭锁 101 自投，137，511 开关掉闸，故 需检查138 开关有电，然后倒主变。 3. 现象： ①中央信号的警铃响，喇叭响，直流盘的警铃响，全站照明消失，事故照明灯亮。 ②除110KVII 段母线电压表指示正常外，其它交流表计均指零（功率因数表除...
