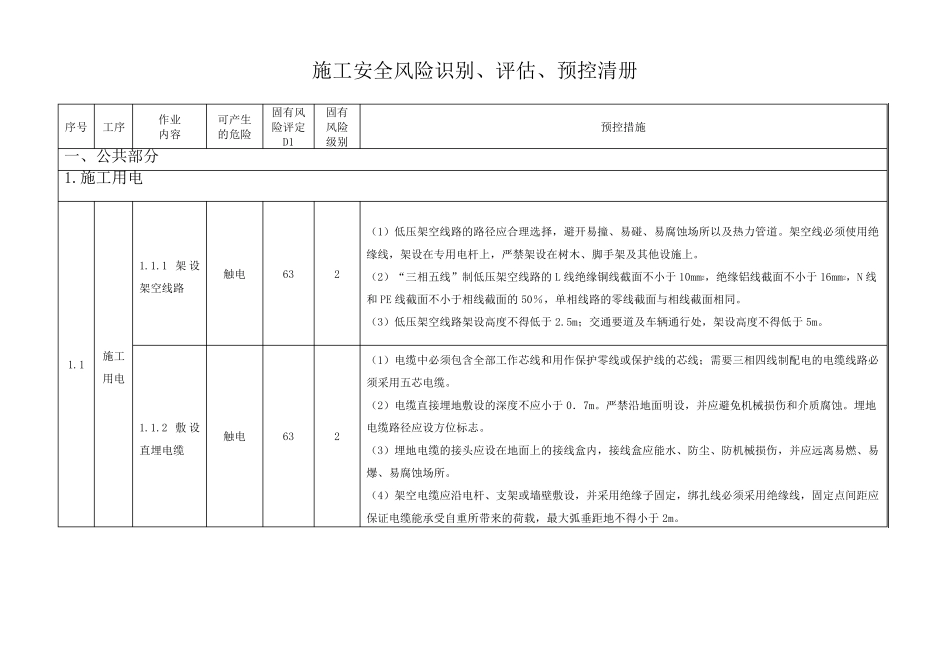

施工安全风险识别、评估、预控清册 序号 工序 作业 内容 可产生的危险 固有风险评定D1 固有风险级别 预控措施 一、公共部分 1.施工用电 1.1 施工用电 1.1.1 架设架空线路 触电 63 2 （1）低压架空线路的路径应合理选择，避开易撞、易碰、易腐蚀场所以及热力管道。架空线必须使用绝缘线，架设在专用电杆上，严禁架设在树木、脚手架及其他设施上。 （2）“三相五线”制低压架空线路的L 线绝缘铜线截面不小于 10mm2，绝缘铝线截面不小于 16mm2，N 线和 PE 线截面不小于相线截面的50％，单相线路的零线截面与相线截面相同。 （3）低压架空线路架设高度不得低于 2.5m；交通要道及车辆通行处，架设高度不得低于 5m。 1.1.2 敷 设直埋电缆 触电 63 2 （1）电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线；需要三相四线制配电的电缆线路必须采用五芯电缆。 （2）电缆直接埋地敷设的深度不应小于 0．7m。严禁沿地面明设，并应避免机械损伤和介质腐蚀。埋地电缆路径应设方位标志。 （3）埋地电缆的接头应设在地面上的接线盒内，接线盒应能水、防尘、防机械损伤，并应远离易燃、易爆 、易腐蚀场所。 （4）架空电缆应沿电杆、支 架或墙 壁 敷设，并采用绝缘子 固定，绑 扎 线必须采用绝缘线，固定点 间 距 应保证 电缆能承 受 自 重 所带 来 的荷 载 ，最 大 弧 垂 距 地不得小于 2m。 序号 工序 作业 内容 可产生的危险 固有风险评定D1 固有风险级别 预控措施 1.1.3 配电箱及开关箱安装 触电 63 2 （1）配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。配电系统宜三相负荷平衡。220V 或380V 单相用电设备宜接入 220／380V 三相四线系统；当单相照明线路电流大于 30A 时宜采用 220／380V 三相四线制供电。 （2）总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过 30m；开关箱与其控制的固定式用电设备的水平距离不宜超过 3m，距离大于 3m 时应使用移动式开关箱（或便携式卷线盘）；移动式开关箱至固定式开关箱之间的引线长度不得大于30m，且只能用橡套软电缆。 （3）配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头。 （4）漏电保护器应装设在总配电箱、开关箱靠近负荷的一侧，且不得用于...
