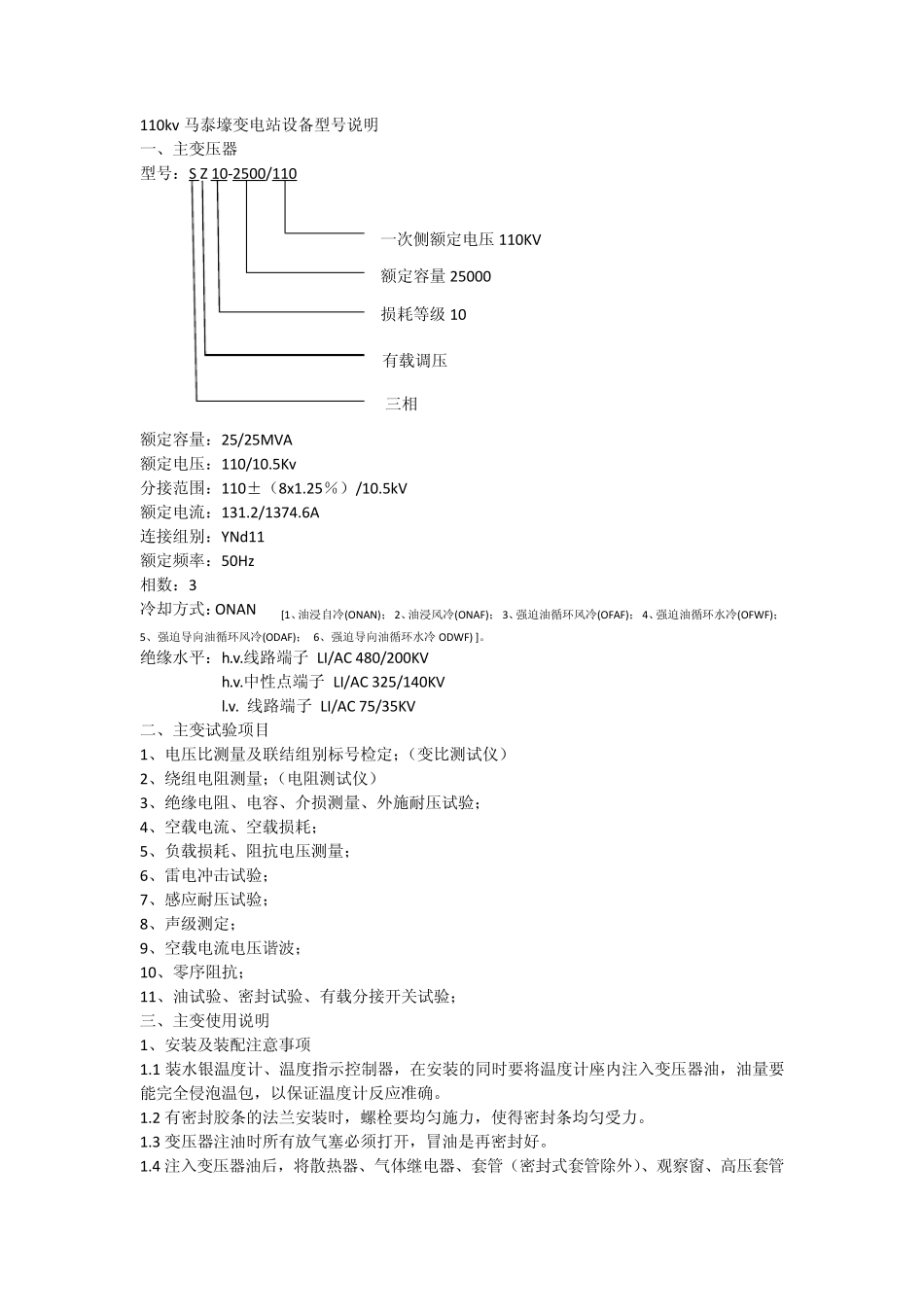

110kv 马泰壕变电站设备型号说明 一、主变压器 型号：S Z 10-2500/110 额定容量：25/25MVA 额定电压：110/10.5Kv 分接范围：110±（8x1.25％）/10.5kV 额定电流：131.2/1374.6A 连接组别：YNd11 额定频率：50Hz 相数：3 冷却方式：ONAN [1、油浸自冷(ONAN)； 2、油浸风冷(ONAF)； 3、强迫油循环风冷(OFAF)； 4、强迫油循环水冷(OFWF)； 5、强迫导向油循环风冷(ODAF)； 6、强迫导向油循环水冷 ODWF) ]。 绝缘水平：h.v.线路端子 LI/AC 480/200KV h.v.中性点端子 LI/AC 325/140KV l.v. 线路端子 LI/AC 75/35KV 二、主变试验项目 1、电压比测量及联结组别标号检定；（变比测试仪） 2、绕组电阻测量；（电阻测试仪） 3、绝缘电阻、电容、介损测量、外施耐压试验； 4、空载电流、空载损耗； 5、负载损耗、阻抗电压测量； 6、雷电冲击试验； 7、感应耐压试验； 8、声级测定； 9、空载电流电压谐波； 10、零序阻抗； 11、油试验、密封试验、有载分接开关试验； 三、主变使用说明 1、安装及装配注意事项 1.1 装水银温度计、温度指示控制器，在安装的同时要将温度计座内注入变压器油，油量要能完全侵泡温包，以保证温度计反应准确。 1.2 有密封胶条的法兰安装时，螺栓要均匀施力，使得密封条均匀受力。 1.3 变压器注油时所有放气塞必须打开，冒油是再密封好。 1.4 注入变压器油后，将散热器、气体继电器、套管（密封式套管除外）、观察窗、高压套管一次侧额定电压110KV 额定容量25000 损耗等级 10 有载调压 三相 升高座等的放气塞密封好，并检查所有密封面，检查其是否有渗油现象，并再次放出气体继电器内的气体。在补注变压器油时，须注意补充变压器油的型号、产地或油基应与变压器主体内油相同并检查合格。不同型号、产地或油基的变压器油一般不得混合使用，若必须混合使用时，须经混油试验合格后，方可使用。 1.5 取变压器油样进行试验 从下节油箱的油样活门取油样，进行化验分析。 油的击穿电压数值：≥40kV。 1.5.1 油的介质损耗因数：tgδ 在90℃时不大于 0.5%。 1.5.2 油的酸值：不大于 0.03mgKOH/g。 1.5.3 闪点（闭口）：45 号油不低于 135℃。 1.5.4 油中应无机械混合物、游离态、水分等。油质不符合上述规定时，应进行过滤处理，以达到合格要求。 1.6 变压器油的定期化验与更换 1.6.1 密封式套管内装的油，有载分接开关油室内装的油与变压器油箱内装的油分开的...
