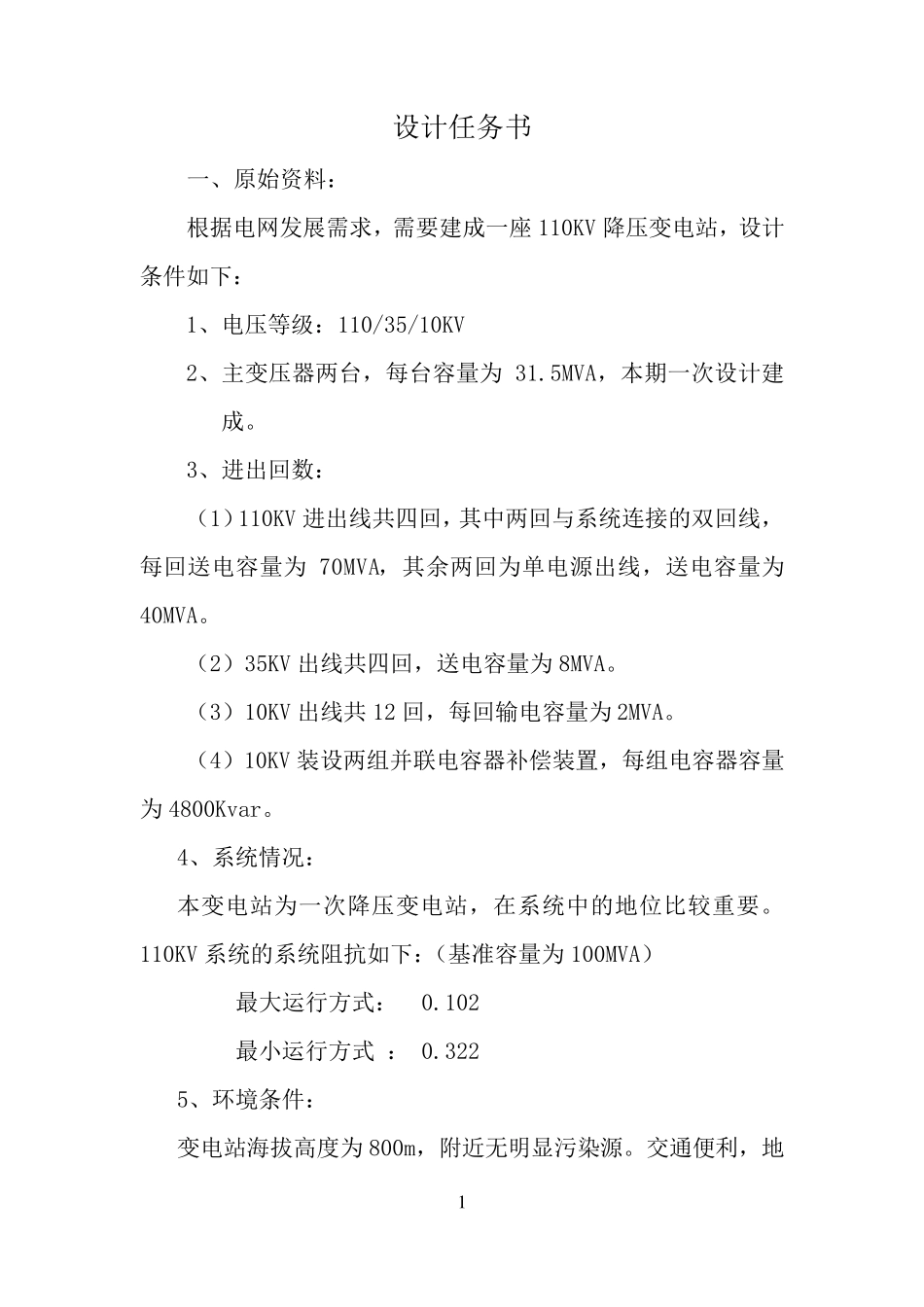

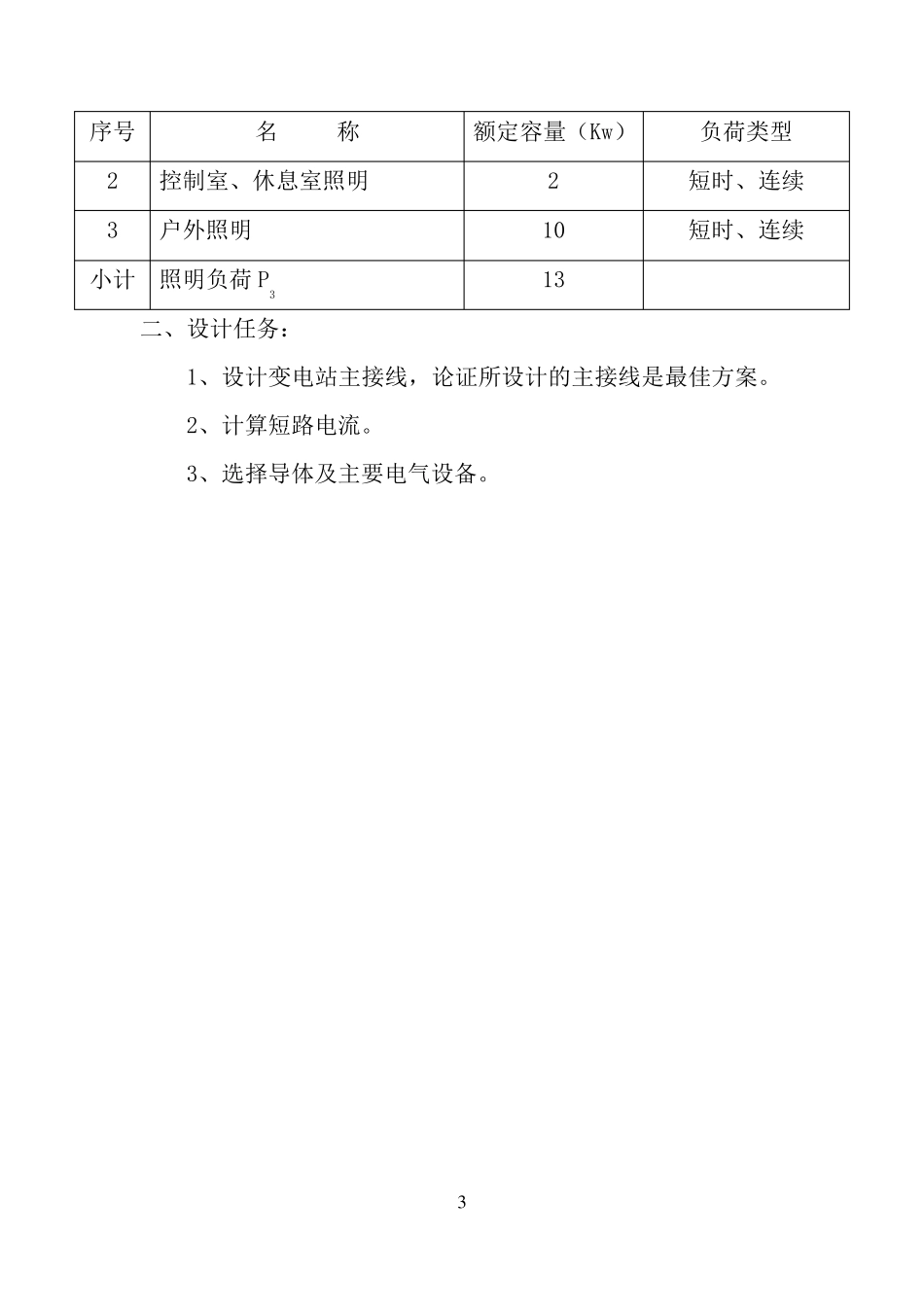

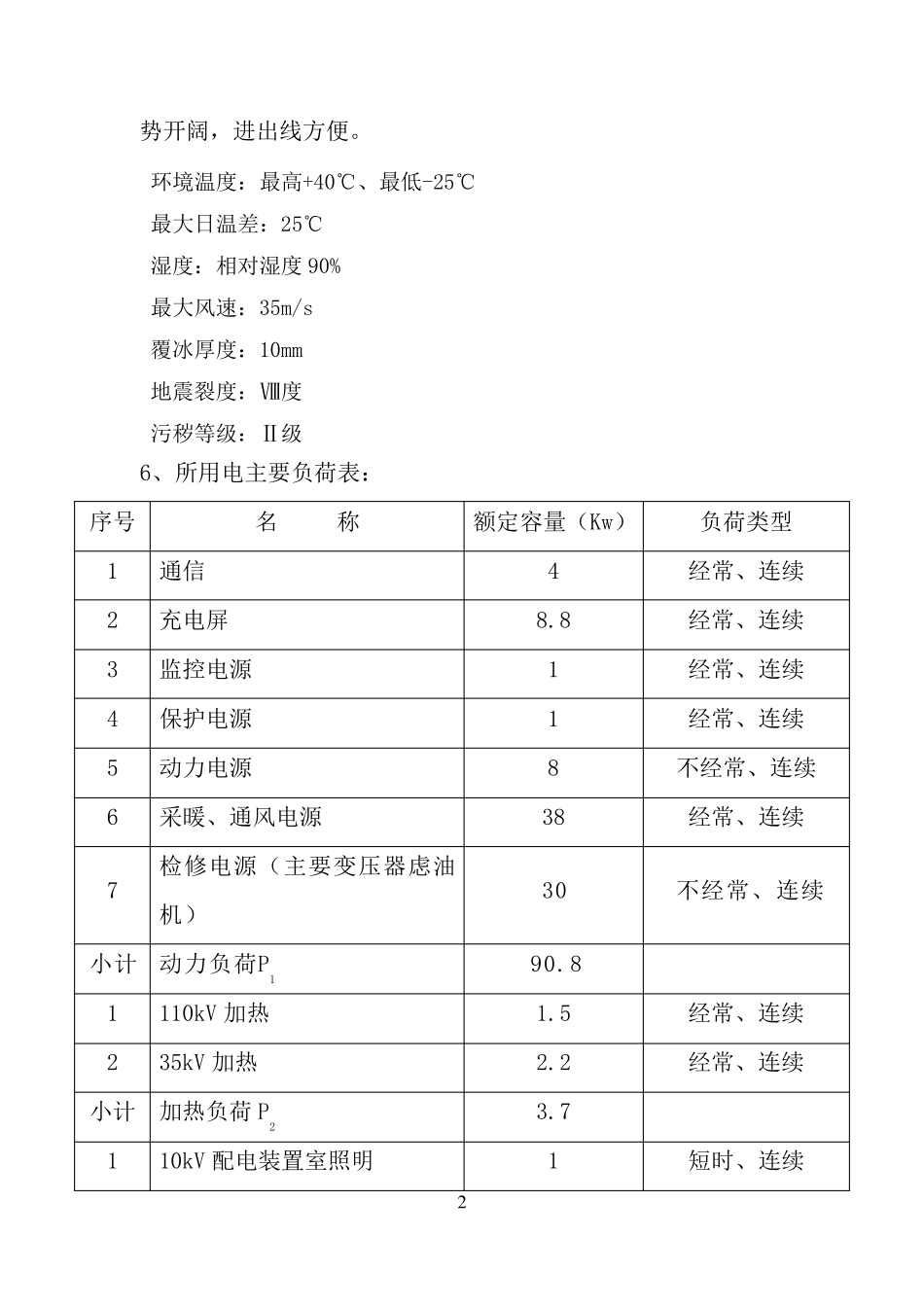

1 设计任务书 一、原始资料： 根据电网发展需求，需要建成一座 110KV 降压变电站，设计条件如下： 1、电压等级：110/35/10KV 2、主变压器两台，每台容量为 31.5MVA，本期一次设计建成。 3、进出回数： （1）110KV 进出线共四回，其中两回与系统连接的双回线，每回送电容量为 70MVA，其余两回为单电源出线，送电容量为40MVA。 （2）35KV 出线共四回，送电容量为 8MVA。 （3）10KV 出线共 12 回，每回输电容量为 2MVA。 （4）10KV 装设两组并联电容器补偿装置，每组电容器容量为 4800Kvar。 4、系统情况： 本变电站为一次降压变电站，在系统中的地位比较重要。110KV 系统的系统阻抗如下：（基准容量为 100MVA） 最大运行方式： 0.102 最小运行方式 ： 0.322 5、环境条件： 变电站海拔高度为 800m，附近无明显污染源。交通便利，地2 势开阔，进出线方便。 环境温度：最高+40℃、最低-25℃ 最大日温差：25℃ 湿度：相对湿度90% 最大风速：35m/s 覆冰厚度：10mm 地震裂度：Ⅷ度 污秽等级：Ⅱ级 6、所用电主要负荷表： 序号 名 称 额定容量（Kw） 负荷类型 1 通信 4 经常、连续 2 充电屏 8.8 经常、连续 3 监控电源 1 经常、连续 4 保护电源 1 经常、连续 5 动力电源 8 不经常、连续 6 采暖、通风电源 38 经常、连续 7 检修电源（主要变压器虑油机） 30 不经常、连续 小计 动力负荷P1 90.8 1 110kV 加热 1.5 经常、连续 2 35kV 加热 2.2 经常、连续 小计 加热负荷 P2 3.7 1 10kV 配电装置室照明 1 短时、连续 3 序号 名 称 额定容量（Kw） 负荷类型 2 控制室、休息室照明 2 短时、连续 3 户外照明 10 短时、连续 小计 照明负荷P3 13 二、设计任务： 1、设计变电站主接线，论证所设计的主接线是最佳方案。 2、计算短路电流。 3、选择导体及主要电气设备。 4 设计说明书 根据设计任务书的要求，依据《电力工程电气设计手册》中有关内容，遵照《变电所设计技术规程》中有关规定，现对110KV 变电所进行设计，其设计的方法和步骤如下： 一、原始资料分析： 1、分析本变电站在电力系统中的作用： 本变电所的电压等级为 110KV，为一降压变电所，在系统中的地位比较重要，高压侧同时接收和变换功率，供 35KV 负荷和10KV 负荷，属于地区一般变电所。 2、建设规模： 1、110KV 进出线共四回，其中两回是与系统连接的双回线...
