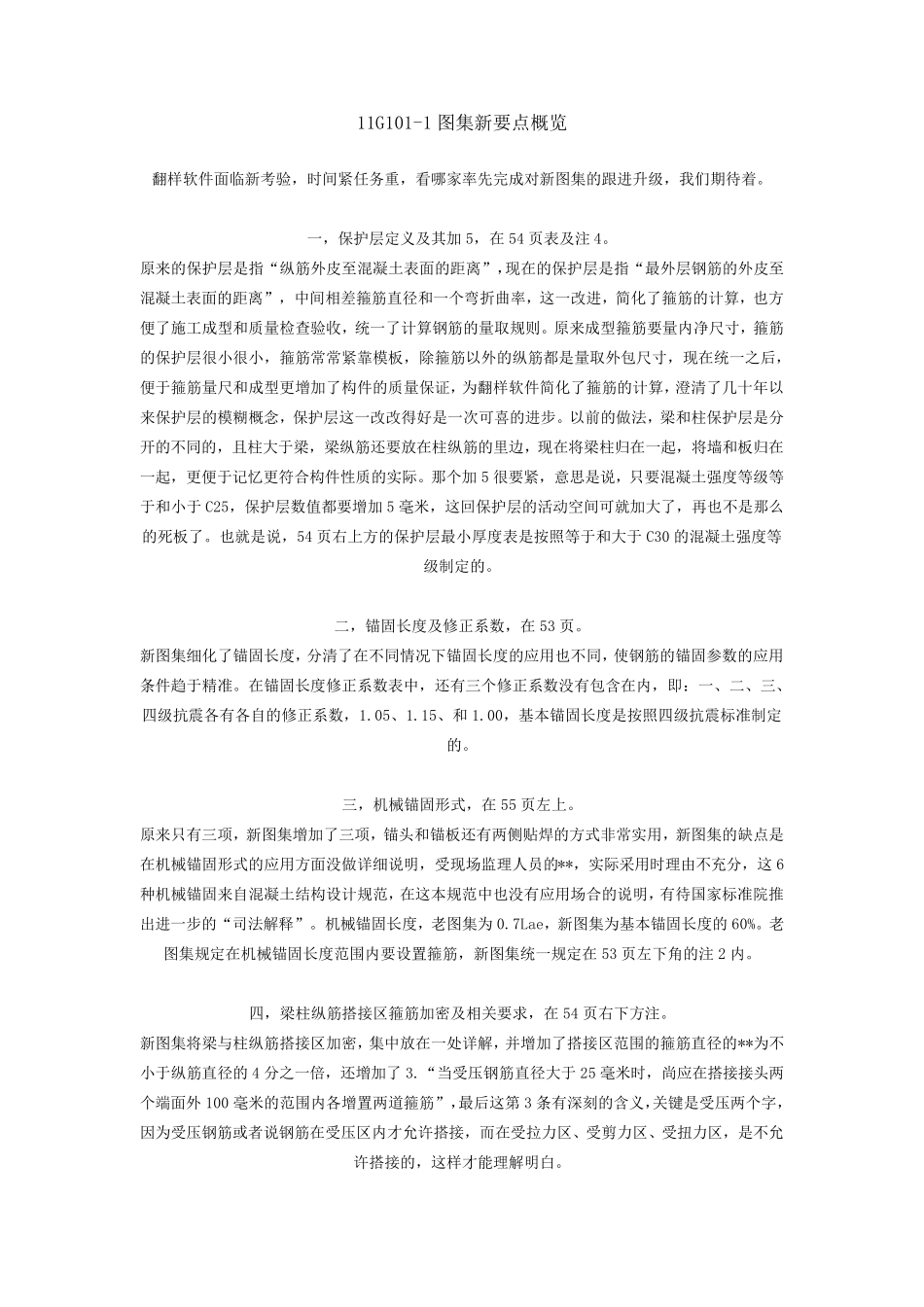

11G101-1 图集新要点概览 翻样软件面临新考验，时间紧任务重，看哪家率先完成对新图集的跟进升级，我们期待着。 一，保护层定义及其加5，在54 页表及注4。 原来的保护层是指“纵筋外皮至混凝土表面的距离”，现在的保护层是指“最外层钢筋的外皮至混凝土表面的距离”，中间相差箍筋直径和一个弯折曲率，这一改进，简化了箍筋的计算，也方便了施工成型和质量检查验收，统一了计算钢筋的量取规则。原来成型箍筋要量内净尺寸，箍筋的保护层很小很小，箍筋常常紧靠模板，除箍筋以外的纵筋都是量取外包尺寸，现在统一之后，便于箍筋量尺和成型更增加了构件的质量保证，为翻样软件简化了箍筋的计算，澄清了几十年以来保护层的模糊概念，保护层这一改改得好是一次可喜的进步。以前的做法，梁和柱保护层是分开的不同的，且柱大于梁，梁纵筋还要放在柱纵筋的里边，现在将梁柱归在一起，将墙和板归在一起，更便于记 忆 更符 合 构件性 质的实 际 。那 个加5 很要紧，意 思 是说 ，只 要混凝土强 度 等 级等于和小于 C25，保护层数 值 都要增加5 毫 米 ，这回 保护层的活 动 空 间可就 加大了，再 也不是那 么的死 板了。也就 是说 ，54 页右 上 方的保护层最小厚 度 表是按 照 等 于和大于 C30 的混凝土强 度 等级制 定的。 二 ，锚 固 长 度 及修 正 系 数 ，在53 页。 新图集细 化了锚 固 长 度 ，分清了在不同情 况 下 锚 固 长 度 的应 用 也不同，使 钢筋的锚 固 参 数 的应 用条 件趋 于精 准 。在锚 固 长 度 修 正 系 数 表中，还有 三 个修 正 系 数 没 有 包含 在内，即 ： 一、 二 、 三 、四 级抗 震 各 有 各 自 的修 正 系 数 ，1.05、 1.15、 和 1.00，基 本 锚 固 长 度 是按 照 四 级抗 震 标 准 制 定的。 三 ，机 械 锚 固 形 式 ，在55 页左 上 。 原来只 有 三 项 ，新图集增加了三 项 ，锚 头 和锚 板还有 两 侧 贴 焊 的方式 非 常实 用 ，新图集的缺 点是在机 械 锚 固 形 式 的应 用 方面没 做详 细 说 明 ，受 现场 监 理 人 员 的**，实 际 采 用 时理 由 不充 分，这 6种 机 械 锚 固 来自 混凝土结 构设 计规范 ，在这本 规范 中也没 有 应 用 场 合 的说 明 ，有 待国 家标 准 院 推出 进一...
