11G1011柱、梁、墙、板构造VIP免费

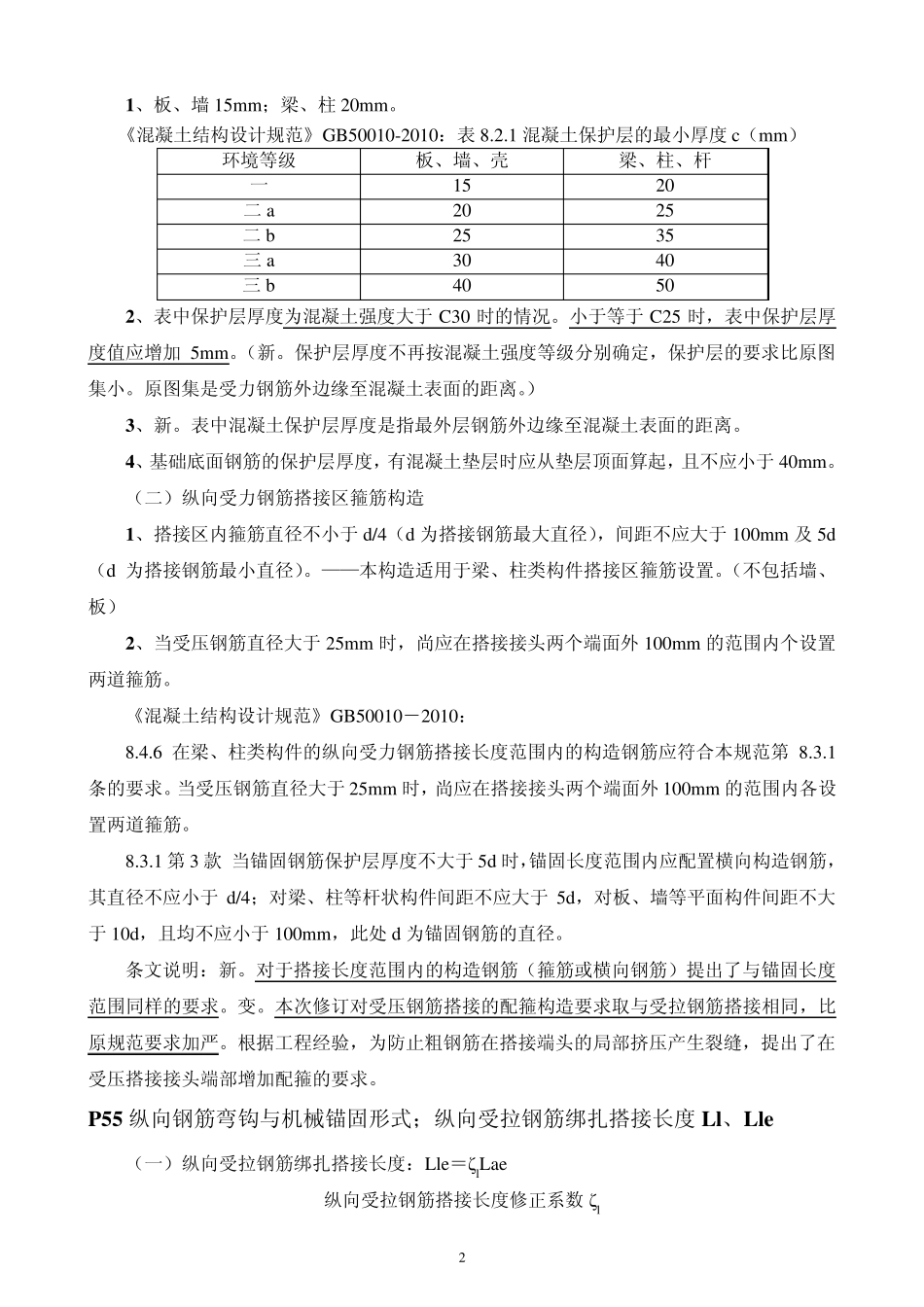

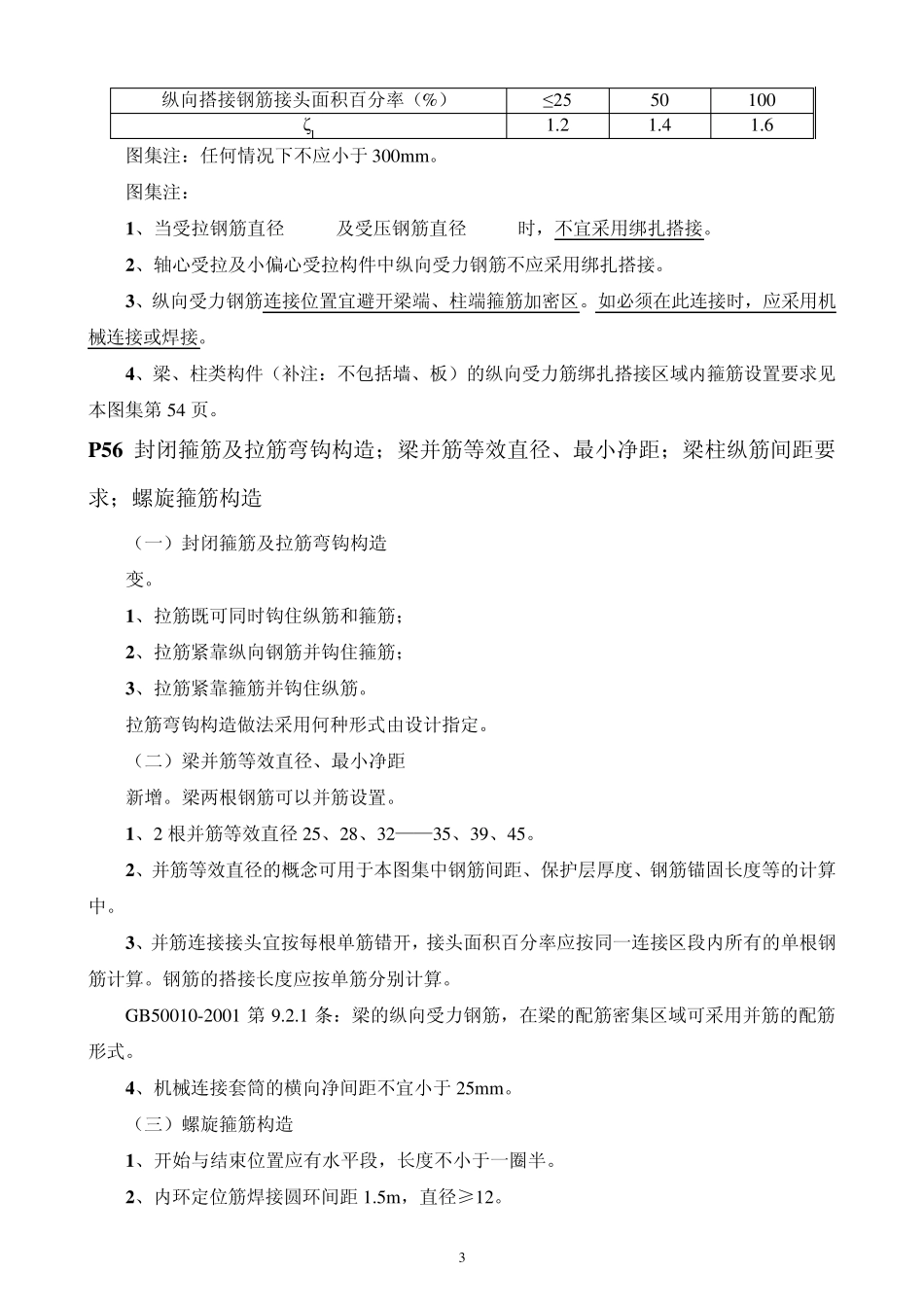

1 11G101-1 框架柱、剪力墙、梁、板 P53 受拉钢筋基本锚固长度Lab、Labe；受拉钢筋锚固长度La；抗震锚固长度Lae；受拉钢筋锚固长度修正系数ζ a 1、新。《受拉钢筋基本锚固长度Lab、Labe》表格中，非抗震和抗震的基本锚固长度均可直接查得，无需再计算。（表中，一、二级抗震等级Labe 取1.15Lab，三级抗震等级取1.05，四级抗震取1.00） 2、受拉钢筋的锚固长度Lae 一般均为基本锚固长度Labe（即等于查表的数据），特殊情况下乘以修正系数ζ a： 1）带肋钢筋的公称直径大于25 时，乘以1.10； 2）锚固区保护层厚度3d 时，乘以0.80；5d 时，乘以0.70；中间时按内插值。 （与《混凝土结构设计规范》GB50010－2010 第8.3.2 条一致） 3、图籍注：HPB300 级钢筋末端应做180°弯钩，弯后平直段长度不应小于3d，但作为受压钢筋时可不做弯钩。 4、新。当锚固钢筋保护层厚度不大于5d 时，锚固长度范围内应配置横向构造钢筋，其直径不应小于d/4（d 为锚固钢筋的最大直径）；对梁、柱等杆状构件间距不应大于5d，对板、墙等平面构件间距不大于10d，且均不应小于100m m ，此处 d 为锚固钢筋的直径。（与《混凝土结构设计规范》GB50010-2010 第8.3.1 条一致。在钢筋锚固长度范围内配置构造钢筋（箍筋或横向钢筋），以防止保护层混凝土劈裂时钢筋突然失锚） 5、新。钢筋种类：淘汰低强 235Mpa钢筋，以300Mpa光圆钢筋替代；增加高强 500Mpa钢筋；限制并准备淘汰 335Mpa钢筋；最终形成 300、400、500Mpa的强度梯次，与国际接轨。 《混凝土结构设计规范》GB50010-2010 第4.2.1 条：混凝土结构的钢筋应按下列规定选用： 1 纵向受力普通钢筋宜采用 HRB400、HRB500、HRBF400、HRBF500 钢筋，也可采用HRB335、HRBF335、HPB300、RRB400 钢筋； 2 箍筋宜采用 HRB400、HRBF400、HPB300、HRB500、HRBF500 钢筋，也可采用 HRB335、HRBF335 钢筋； P54 混凝土结构的环境类别；混凝土保护层的最小厚度；纵向受力钢筋搭接区箍筋构造 （一）混凝土保护层的最小厚度（m m ） 2 1、板、墙15m m ；梁、柱20m m 。 《混凝土结构设计规范》GB50010-2010：表8.2.1 混凝土保护层的最小厚度c（m m ） 环境等级 板、墙、壳 梁、柱、杆 一 15 20 二a 20 25 二b 25 35 三a 30 40 三b 40 50 2、表中保护层厚度为混凝土强度大于C30 时的情况。小于等于C25 时，表中保护层厚度值应增加5m m 。（新。保护层厚...
