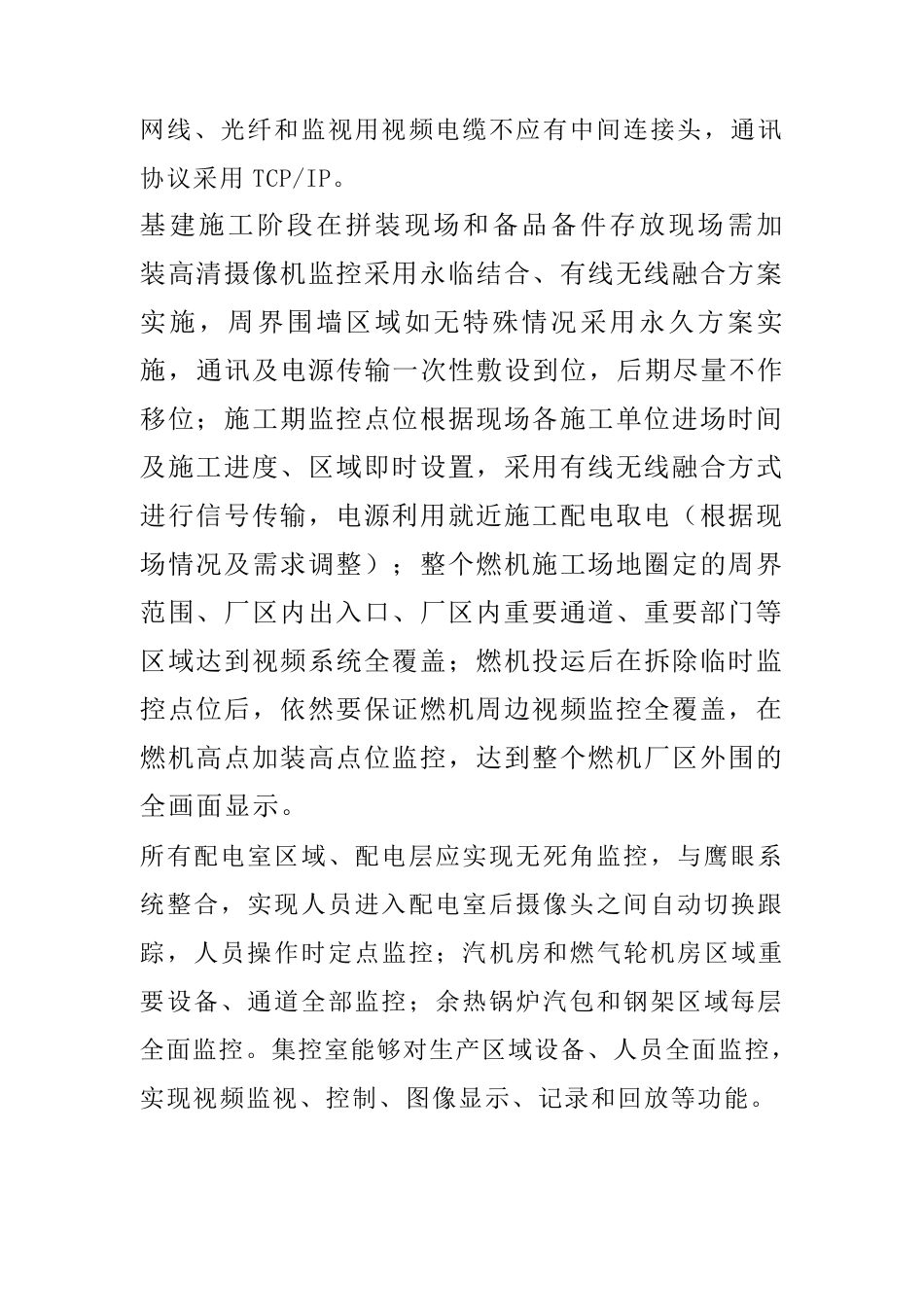

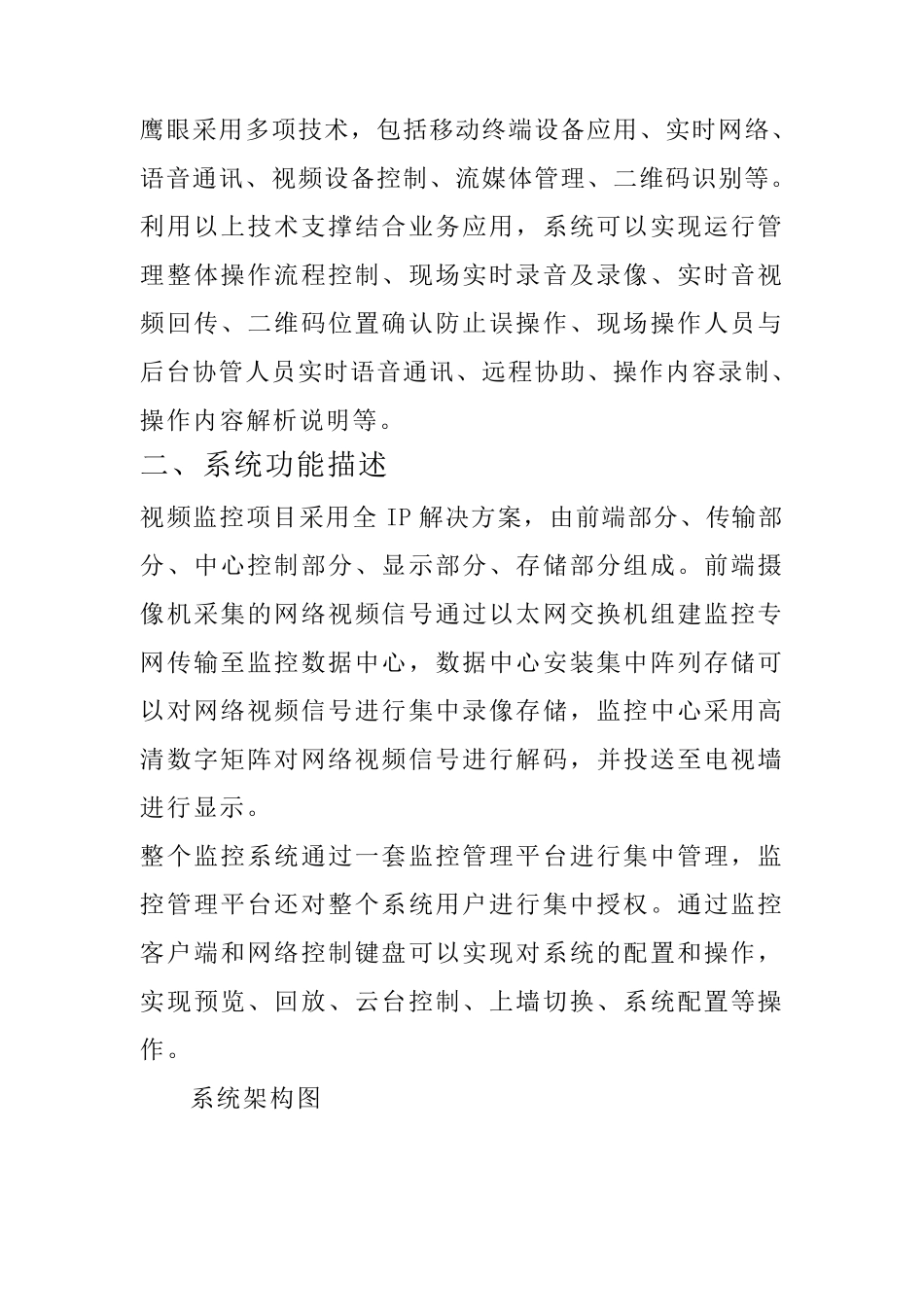

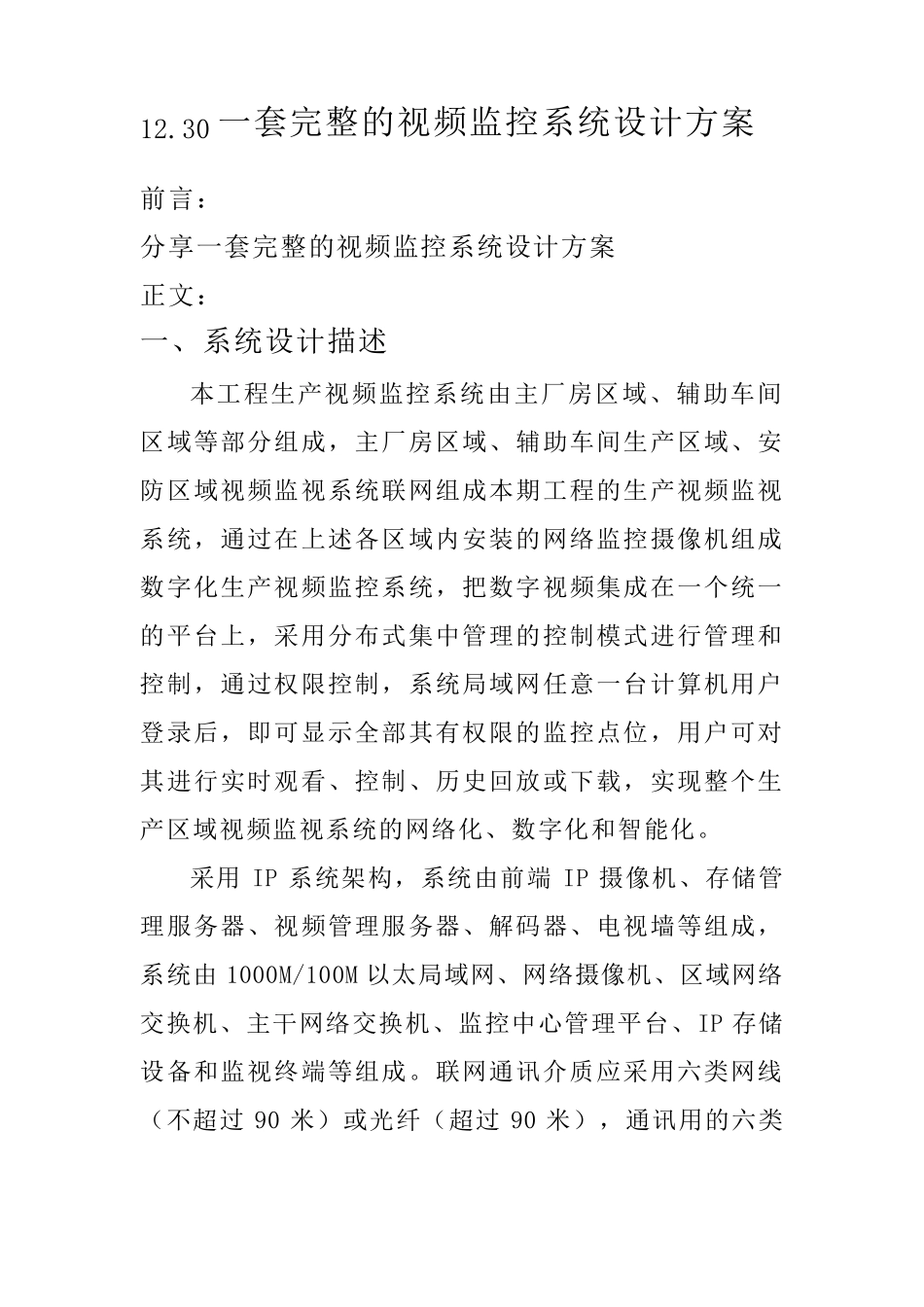

12.30 一套完整的视频监控系统设计方案 前言: 分享一套完整的视频监控系统设计方案 正文: 一、系统设计描述 本工程生产视频监控系统由主厂房区域、辅助车间区域等部分组成,主厂房区域、辅助车间生产区域、安防区域视频监视系统联网组成本期工程的生产视频监视系统,通过在上述各区域内安装的网络监控摄像机组成数字化生产视频监控系统,把数字视频集成在一个统一的平台上,采用分布式集中管理的控制模式进行管理和控制,通过权限控制,系统局域网任意一台计算机用户登录后,即可显示全部其有权限的监控点位,用户可对其进行实时观看、控制、历史回放或下载,实现整个生产区域视频监视系统的网络化、数字化和智能化。 采用 IP 系统架构,系统由前端 IP 摄像机、存储管理服务器、视频管理服务器、解码器、电视墙等组成,系统由 1000M/100M 以太局域网、网络摄像机、区域网络交换机、主干网络交换机、监控中心管理平台、IP 存储设备和监视终端等组成。联网通讯介质应采用六类网线(不超过 90 米)或光纤(超过 90 米),通讯用的六类网线、光纤和监视用视频电缆不应有中间连接头,通讯协议采用 TCP/IP。 基建施工阶段在拼装现场和备品备件存放现场需加装高清摄像机监控采用永临结合、有线无线融合方案实施,周界围墙区域如无特殊情况采用永久方案实施,通讯及电源传输一次性敷设到位,后期尽量不作移位;施工期监控点位根据现场各施工单位进场时间及施工进度、区域即时设置,采用有线无线融合方式进行信号传输,电源利用就近施工配电取电(根据现场情况及需求调整);整个燃机施工场地圈定的周界范围、厂区内出入口、厂区内重要通道、重要部门等区域达到视频系统全覆盖;燃机投运后在拆除临时监控点位后,依然要保证燃机周边视频监控全覆盖,在燃机高点加装高点位监控,达到整个燃机厂区外围的全画面显示。 所有配电室区域、配电层应实现无死角监控,与鹰眼系统整合,实现人员进入配电室后摄像头之间自动切换跟踪,人员操作时定点监控;汽机房和燃气轮机房区域重要设备、通道全部监控;余热锅炉汽包和钢架区域每层全面监控。集控室能够对生产区域设备、人员全面监控,实现视频监视、控制、图像显示、记录和回放等功能。 鹰眼采用多项技术,包括移动终端设备应用、实时网络、语音通讯、视频设备控制、流媒体管理、二维码识别等。利用以上技术支撑结合业务应用,系统可以实现运行管理整体操作流程控制、现场实时录音及录像、实...
