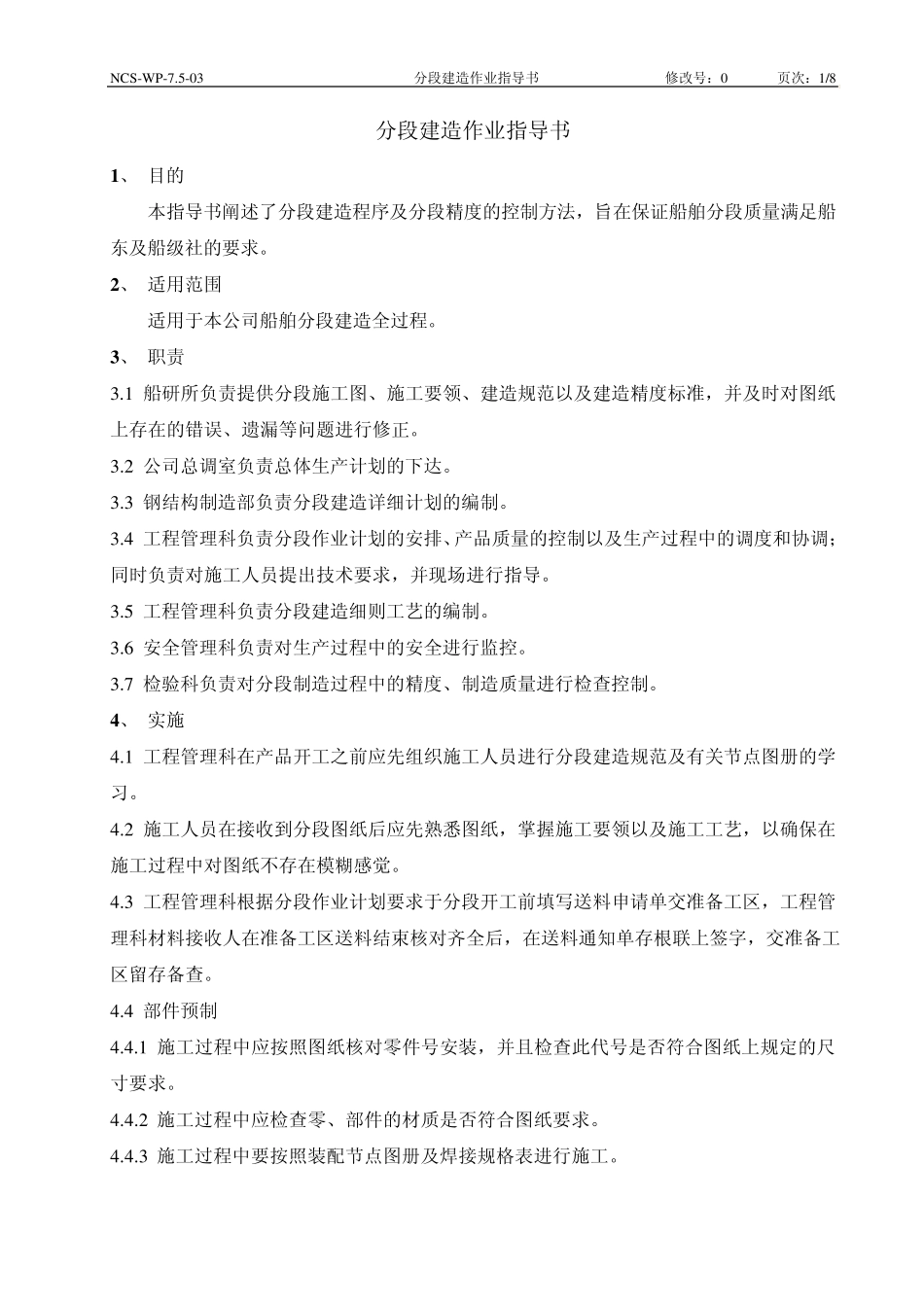

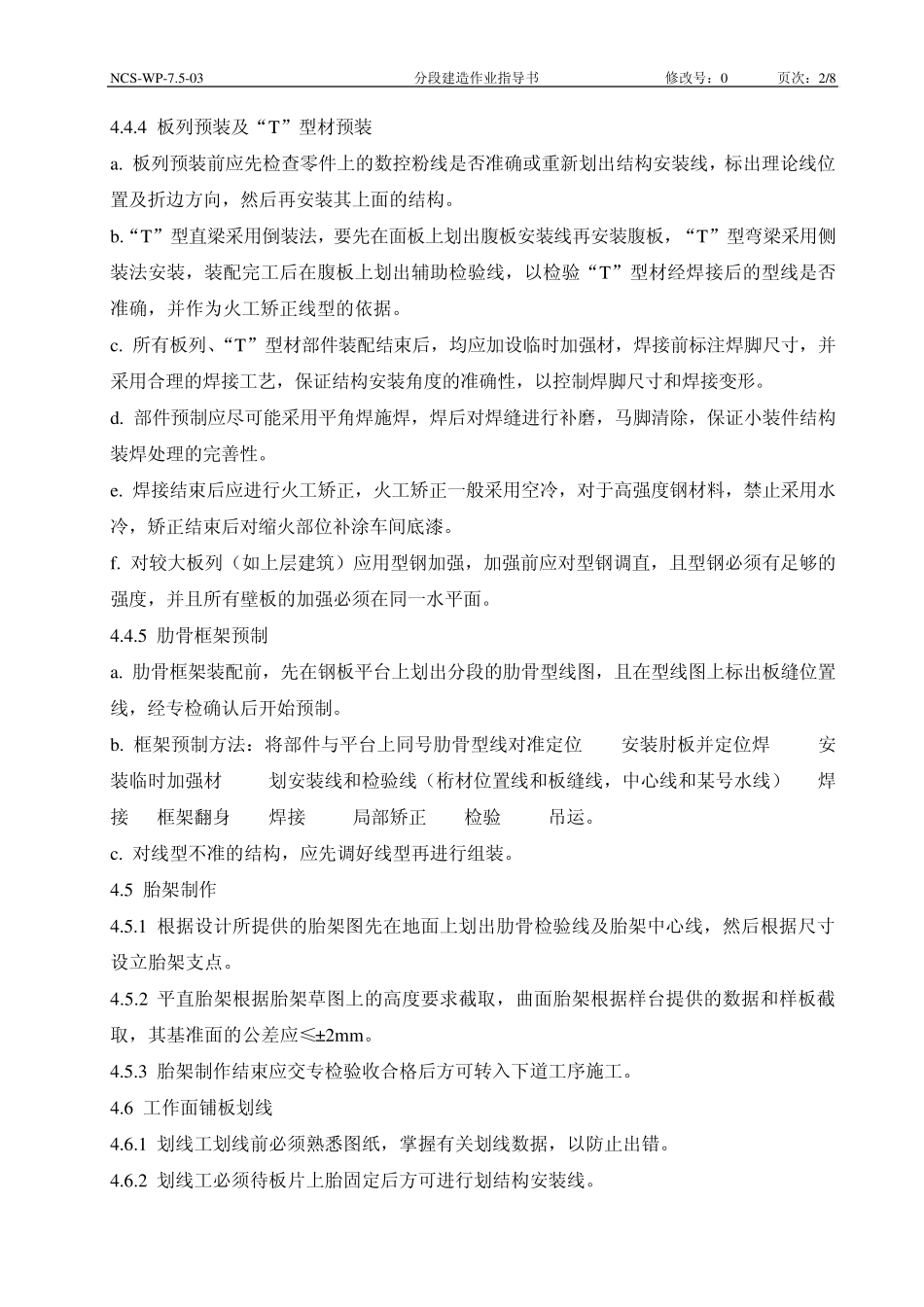

NCS-W P-7.5-03 分段建造作业指导书 修改号：0 页次：1/8 分段建造作业指导书 1 、 目的 本指导书阐述了分段建造程序及分段精度的控制方法，旨在保证船舶分段质量满足船东及船级社的要求。 2 、 适用范围 适用于本公司船舶分段建造全过程。 3 、 职责 3.1 船研所负责提供分段施工图、施工要领、建造规范以及建造精度标准，并及时对图纸上存在的错误、遗漏等问题进行修正。 3.2 公司总调室负责总体生产计划的下达。 3.3 钢结构制造部负责分段建造详细计划的编制。 3.4 工程管理科负责分段作业计划的安排、产品质量的控制以及生产过程中的调度和协调；同时负责对施工人员提出技术要求，并现场进行指导。 3.5 工程管理科负责分段建造细则工艺的编制。 3.6 安全管理科负责对生产过程中的安全进行监控。 3.7 检验科负责对分段制造过程中的精度、制造质量进行检查控制。 4 、 实施 4.1 工程管理科在产品开工之前应先组织施工人员进行分段建造规范及有关节点图册的学习。 4.2 施工人员在接收到分段图纸后应先熟悉图纸，掌握施工要领以及施工工艺，以确保在施工过程中对图纸不存在模糊感觉。 4.3 工程管理科根据分段作业计划要求于分段开工前填写送料申请单交准备工区，工程管理科材料接收人在准备工区送料结束核对齐全后，在送料通知单存根联上签字，交准备工区留存备查。 4.4 部件预制 4.4.1 施工过程中应按照图纸核对零件号安装，并且检查此代号是否符合图纸上规定的尺寸要求。 4.4.2 施工过程中应检查零、部件的材质是否符合图纸要求。 4.4.3 施工过程中要按照装配节点图册及焊接规格表进行施工。 NCS-WP-7.5-03 分段建造作业指导书 修改号：0 页次：2/8 4.4.4 板列预装及“T”型材预装 a. 板列预装前应先检查零件上的数控粉线是否准确或重新划出结构安装线，标出理论线位置及折边方向，然后再安装其上面的结构。 b.“T”型直梁采用倒装法，要先在面板上划出腹板安装线再安装腹板，“T”型弯梁采用侧装法安装，装配完工后在腹板上划出辅助检验线，以检验“T”型材经焊接后的型线是否准确，并作为火工矫正线型的依据。 c. 所有板列、“T”型材部件装配结束后，均应加设临时加强材，焊接前标注焊脚尺寸，并采用合理的焊接工艺，保证结构安装角度的准确性，以控制焊脚尺寸和焊接变形。 d. 部件预制应尽可能采用平角焊施焊，焊后对焊缝进行补磨，马脚清除，保证小装件结构装焊处理的完善性。...
