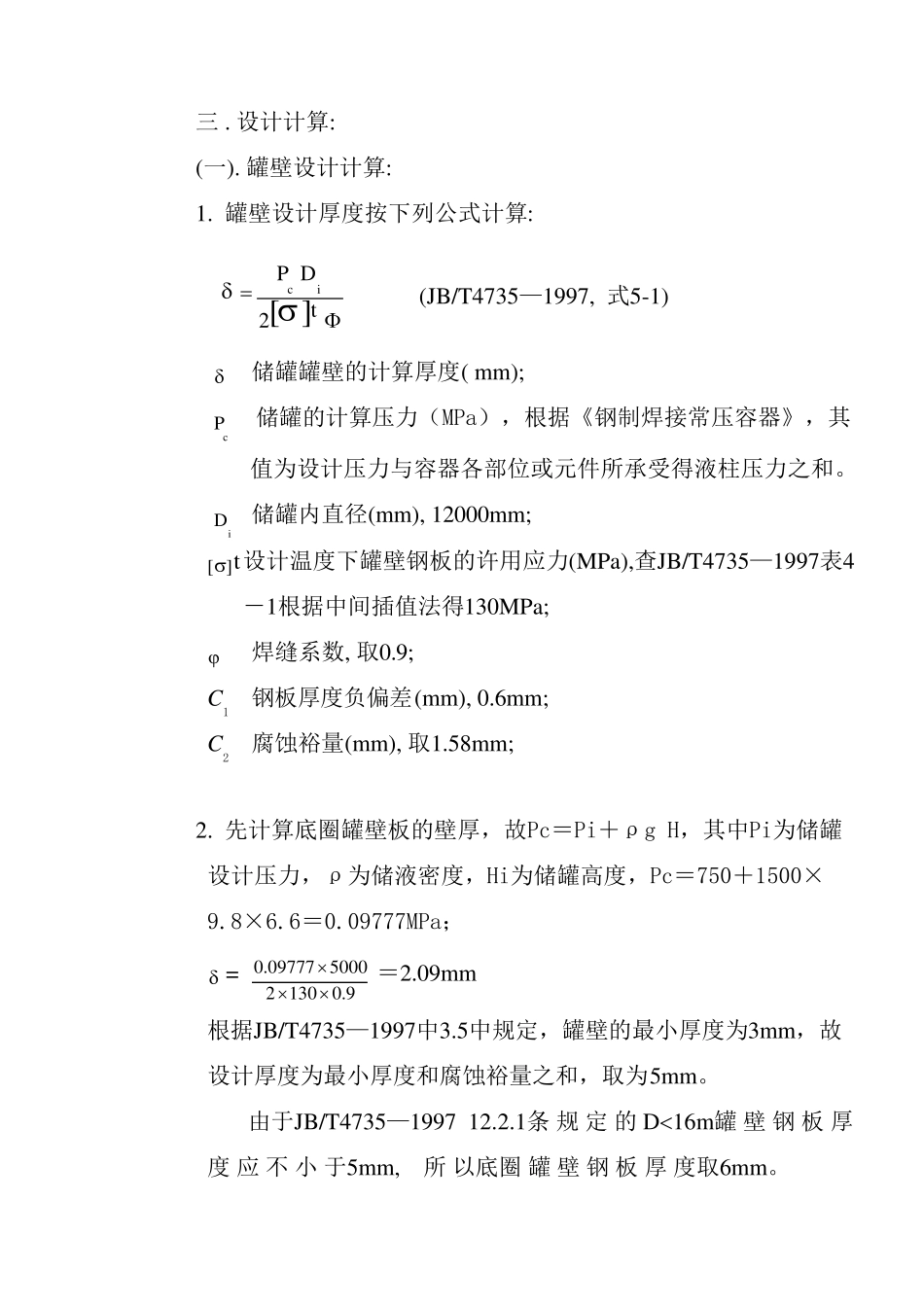

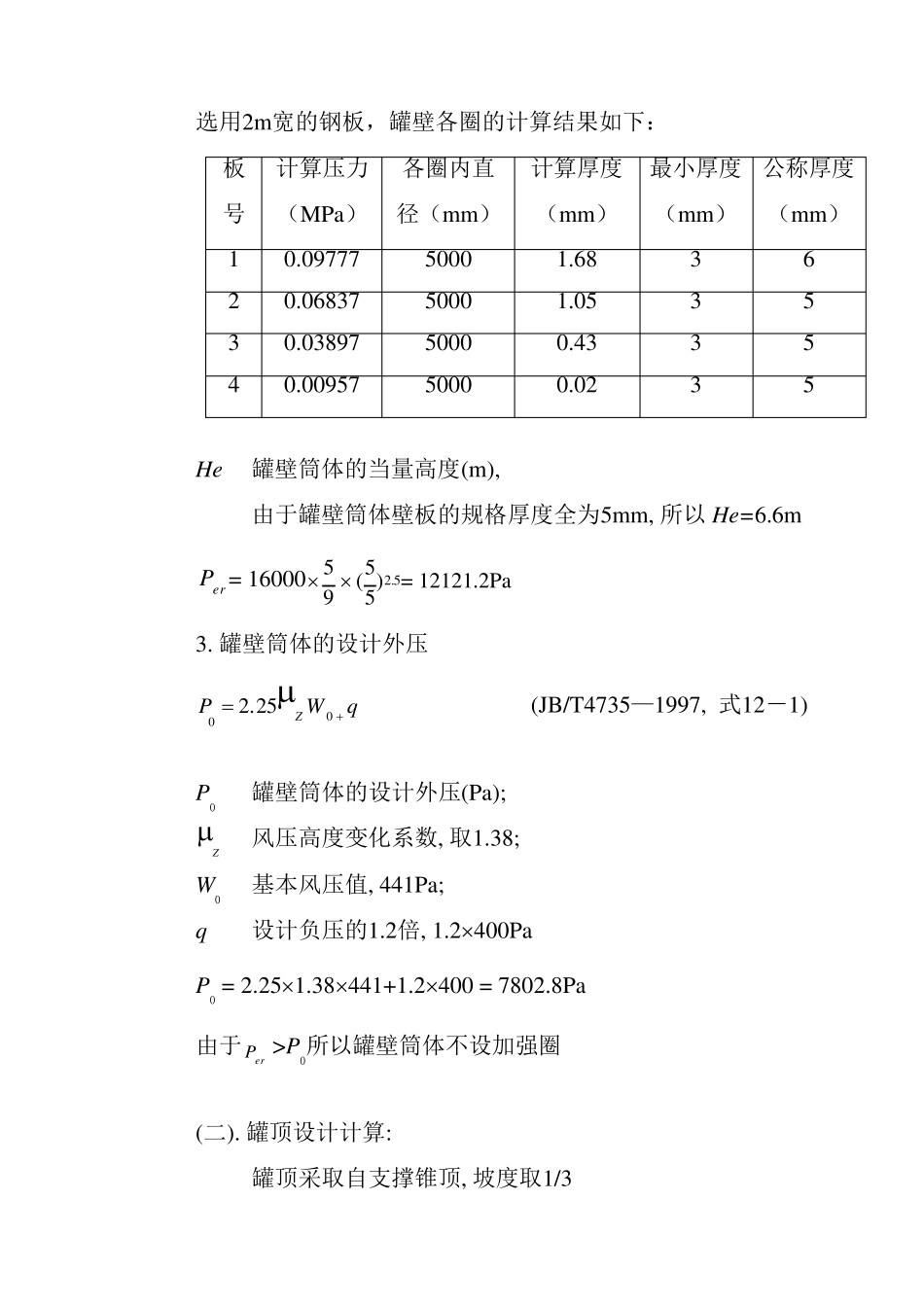

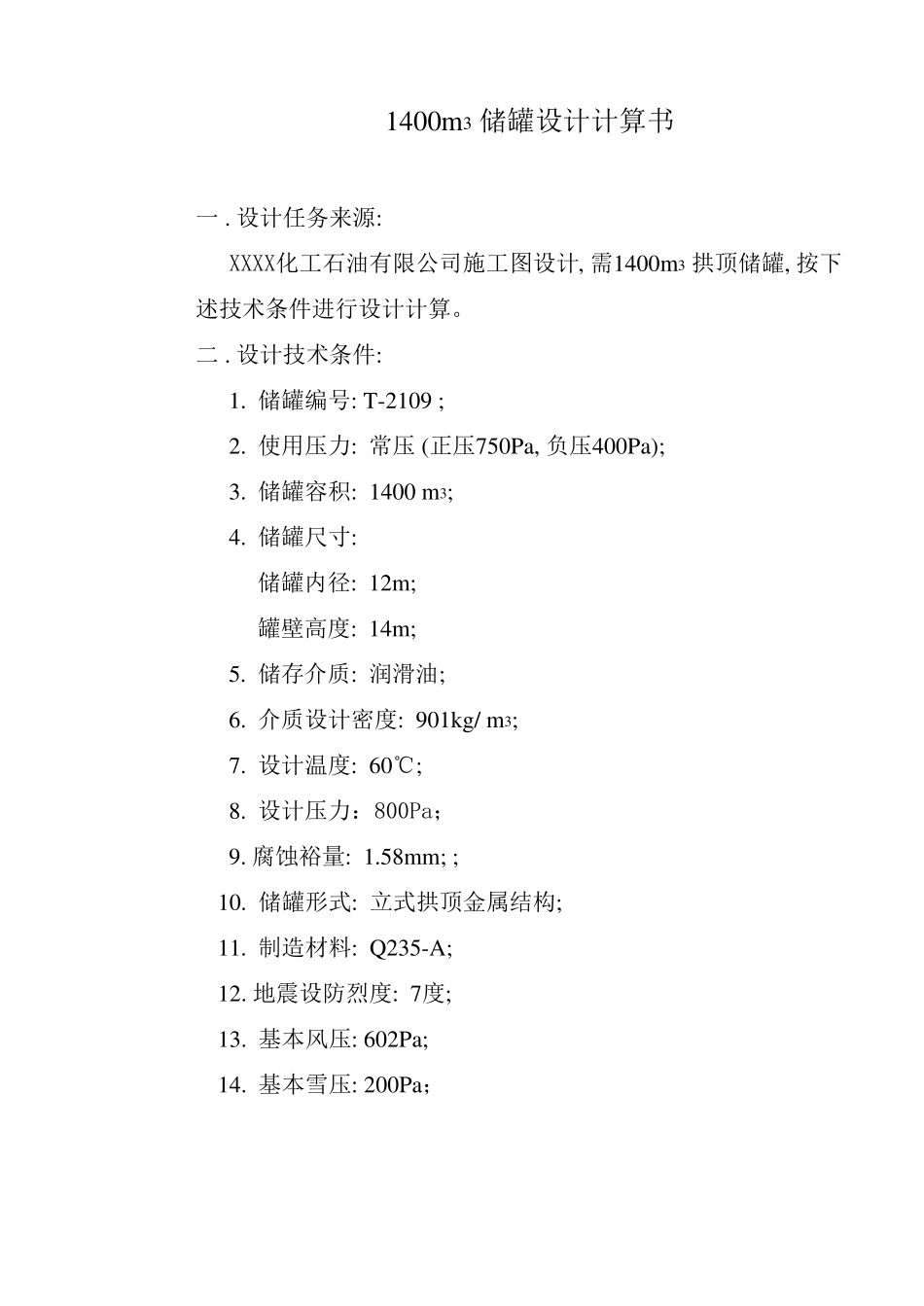

1400m 3 储罐设计计算书 一 . 设计任务来源: XXXX化工石油有限公司施工图设计, 需1400m 3 拱顶储罐, 按下述技术条件进行设计计算。 二 . 设计技术条件: 1. 储罐编号: T-2109 ; 2. 使用压力: 常压 (正压750Pa, 负压400Pa); 3. 储罐容积: 1400 m 3; 4. 储罐尺寸: 储罐内径: 12m ; 罐壁高度: 14m ; 5. 储存介质: 润滑油; 6. 介质设计密度: 901kg/ m 3; 7. 设计温度: 60℃; 8. 设计压力：800Pa； 9. 腐蚀裕量: 1.58m m ; ; 10. 储罐形式: 立式拱顶金属结构; 11. 制造材料: Q235-A; 12. 地震设防烈度: 7度; 13. 基本风压: 602Pa; 14. 基本雪压: 200Pa； 三 . 设计计算: (一). 罐壁设计计算: 1. 罐壁设计厚度按下列公式计算: ][t2DPic (JB/T4735—1997, 式5-1)  储罐罐壁的计算厚度( mm); cP 储罐的计算压力（MPa），根据《钢制焊接常压容器》，其值为设计压力与容器各部位或元件所承受得液柱压力之和。 iD 储罐内直径(mm), 12000mm; [ ] t 设计温度下罐壁钢板的许用应力(MPa),查JB/T4735—1997表4－1根据中间插值法得130MPa;  焊缝系数, 取0.9; C1 钢板厚度负偏差(mm), 0.6mm; C2 腐蚀裕量(mm), 取1.58mm; 2. 先计算底圈罐壁板的壁厚，故Pc＝Pi＋ρg H，其中Pi为储罐设计压力，ρ为储液密度，Hi为储罐高度，Pc＝750＋1500×9.8×6.6＝0.09777MPa；  = 9.01302500009777.0 ＝2.09mm 根据JB/T4735—1997中3.5中规定，罐壁的最小厚度为3mm，故设计厚度为最小厚度和腐蚀裕量之和，取为5mm。 由于JB/T4735—1997 12.2.1条 规 定 的 D16m罐 壁 钢 板 厚 度 应 不 小 于5mm, 所 以底圈 罐 壁 钢 板 厚 度取6mm。 选用2m 宽的钢板，罐壁各圈的计算结果如下： 板号 计算压力 （MPa） 各圈内直径（m m ） 计算厚度（m m ） 最小厚度 （m m ） 公称厚度 （m m ） 1 0.09777 5000 1.68 3 6 2 0.06837 5000 1.05 3 5 3 0.03897 5000 0.43 3 5 4 0.00957 5000 0.02 3 5 He 罐壁筒体的当量高度(m ), 由于罐壁筒体壁板的规格厚度全为5m m , 所以 He=6.6m Per= 1600059552 5( ) . = 12121.2Pa 3. 罐壁筒体的设计外压 PWqZ002 25.  (JB/T4735—1997, 式12－1) P0 罐壁筒体的设计外压(Pa); Z 风压高度变化系数, 取1.38;...
