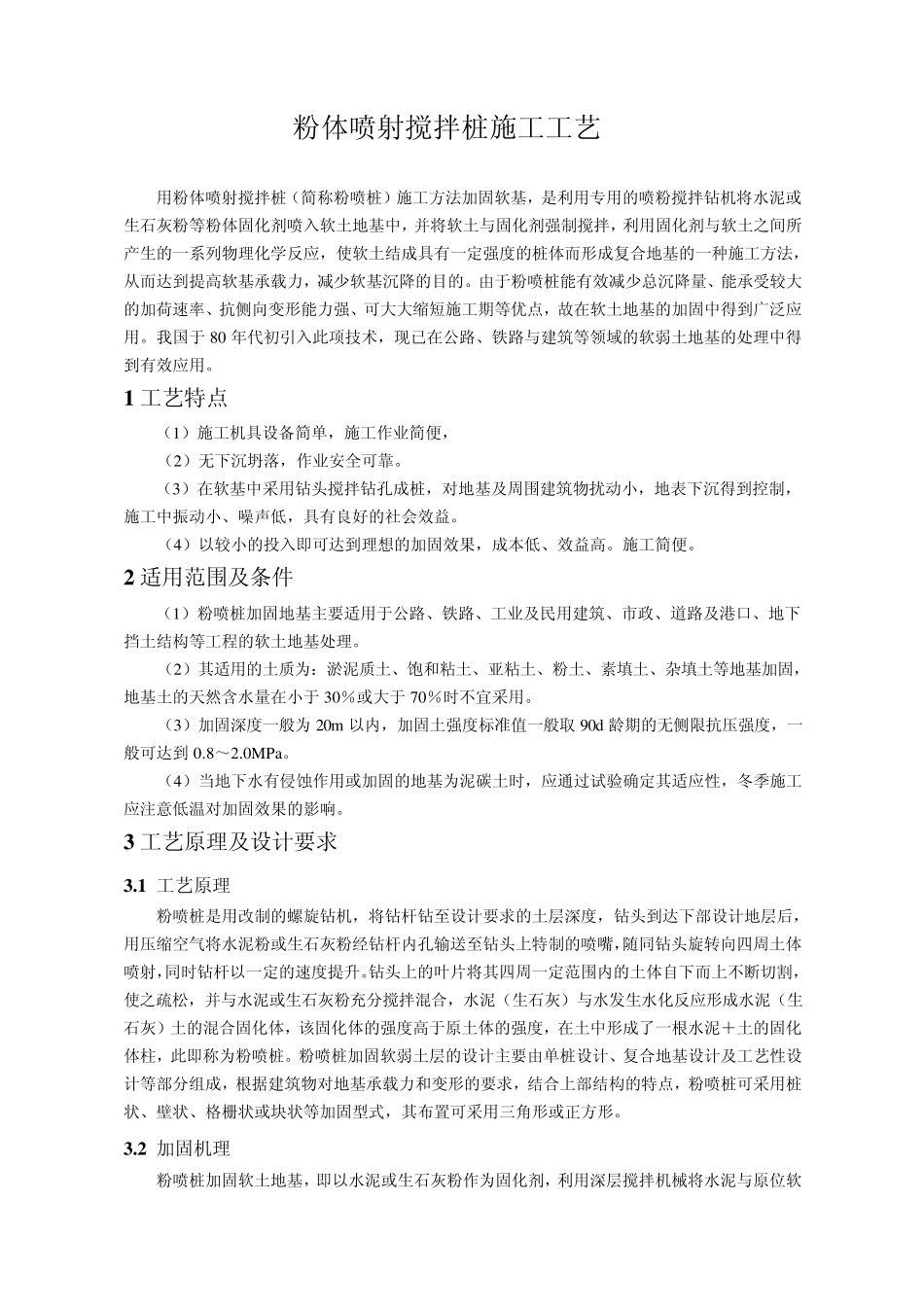

粉体喷射搅拌桩施工工艺 用粉体喷射搅拌桩（简称粉喷桩）施工方法加固软基，是利用专用的喷粉搅拌钻机将水泥或生石灰粉等粉体固化剂喷入软土地基中，并将软土与固化剂强制搅拌，利用固化剂与软土之间所产生的一系列物理化学反应，使软土结成具有一定强度的桩体而形成复合地基的一种施工方法，从而达到提高软基承载力，减少软基沉降的目的。由于粉喷桩能有效减少总沉降量、能承受较大的加荷速率、抗侧向变形能力强、可大大缩短施工期等优点，故在软土地基的加固中得到广泛应用。我国于80 年代初引入此项技术，现已在公路、铁路与建筑等领域的软弱土地基的处理中得到有效应用。 1 工艺特点 （1）施工机具设备简单，施工作业简便， （2）无下沉坍落，作业安全可靠。 （3）在软基中采用钻头搅拌钻孔成桩，对地基及周围建筑物扰动小，地表下沉得到控制，施工中振动小、噪声低，具有良好的社会效益。 （4）以较小的投入即可达到理想的加固效果，成本低、效益高。施工简便。 2 适用范围及条件 （1）粉喷桩加固地基主要适用于公路、铁路、工业及民用建筑、市政、道路及港口、地下挡土结构等工程的软土地基处理。 （2）其适用的土质为：淤泥质土、饱和粘土、亚粘土、粉土、素填土、杂填土等地基加固，地基土的天然含水量在小于30％或大于70％时不宜采用。 （3）加固深度一般为 20m 以内，加固土强度标准值一般取 90d 龄期的无侧限抗压强度，一般可达到0.8～2.0MPa。 （4）当地下水有侵蚀作用或加固的地基为泥碳土时，应通过试验确定其适应性，冬季施工应注意低温对加固效果的影响。 3 工艺原理及设计要求 3 .1 工艺原理 粉喷桩是用改制的螺旋钻机，将钻杆钻至设计要求的土层深度，钻头到达下部设计地层后，用压缩空气将水泥粉或生石灰粉经钻杆内孔输送至钻头上特制的喷嘴，随同钻头旋转向四周土体喷射，同时钻杆以一定的速度提升。钻头上的叶片将其四周一定范围内的土体自下而上不断切割，使之疏松，并与水泥或生石灰粉充分搅拌混合，水泥（生石灰）与水发生水化反应形成水泥（生石灰）土的混合固化体，该固化体的强度高于原土体的强度，在土中形成了一根水泥＋土的固化体柱，此即称为粉喷桩。粉喷桩加固软弱土层的设计主要由单桩设计、复合地基设计及工艺性设计等部分组成，根据建筑物对地基承载力和变形的要求，结合上部结构的特点，粉喷桩可采用桩状、壁状、格栅状或块状等加固型式，其布置可采用三角形或正方形。 3 .2 加固...
