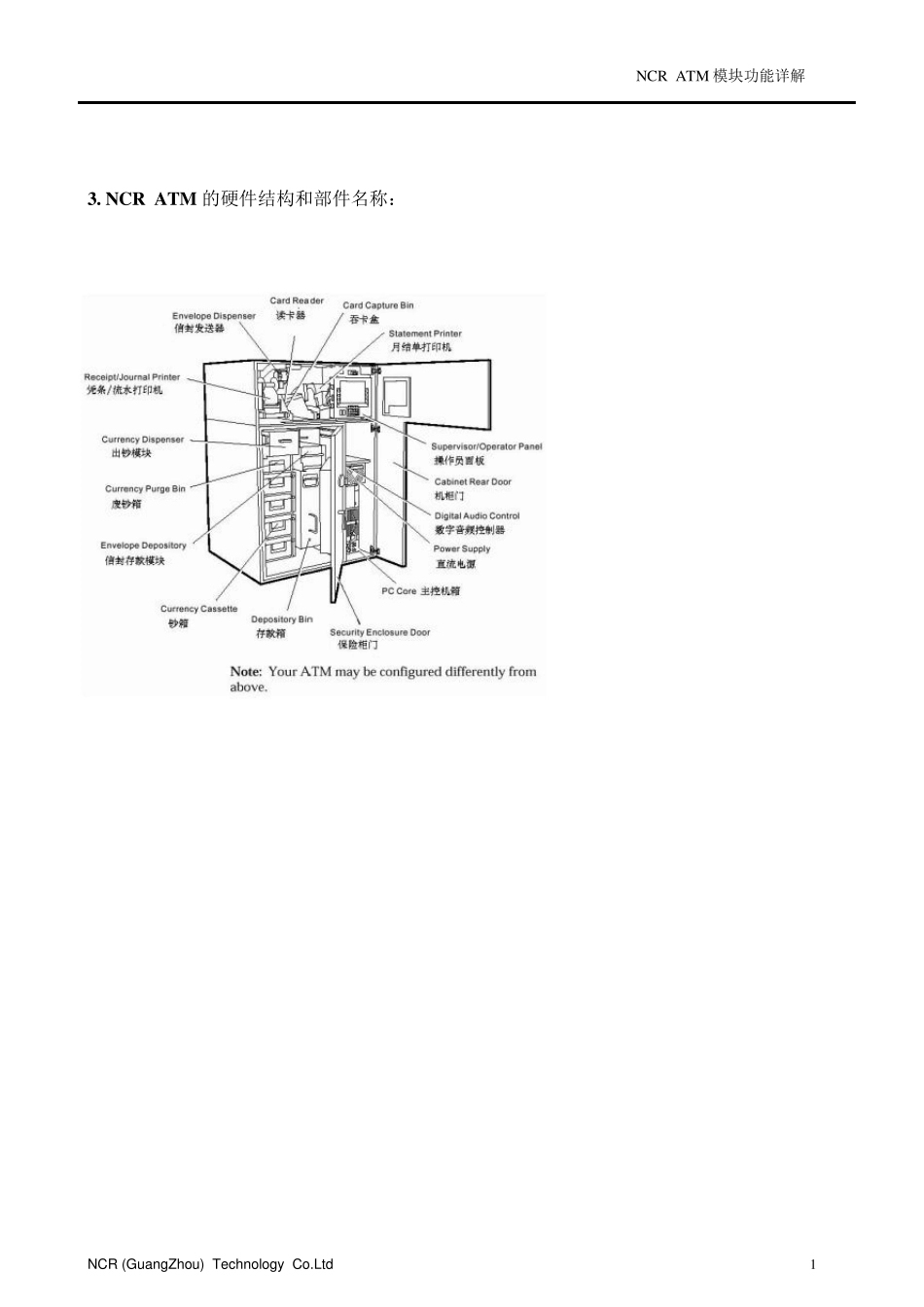

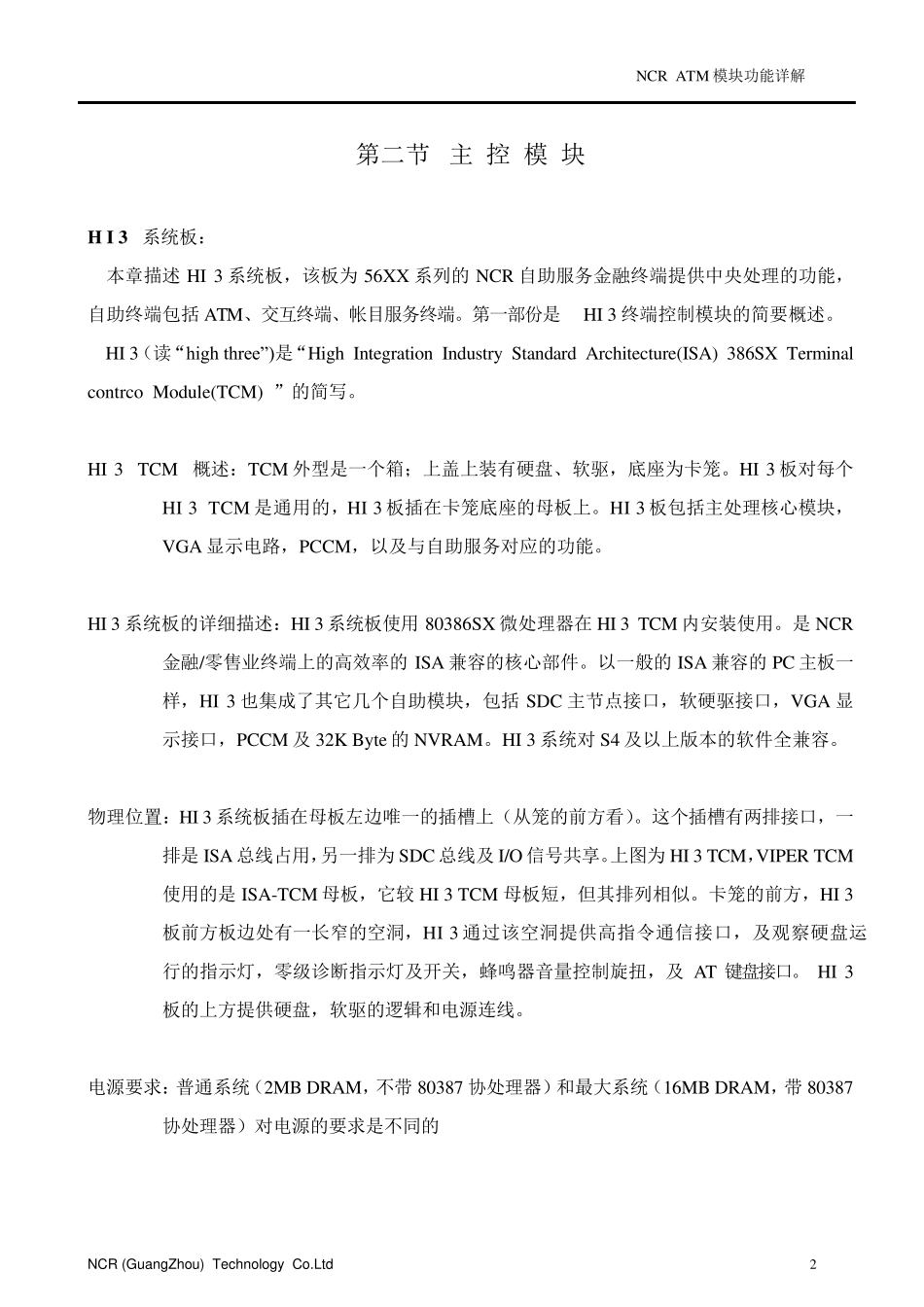

模块功能介绍 第一节 概述 1．ATM——AUTOMATED TELLER MACHINE 中文名称：自动柜员机 2．NCR ATM 的型号和功能 大堂式 5 0 7 0 第三代机型 穿墙式 5 0 8 5 大堂式 5 6 7 5 5 6 7 4 第四代机型 穿墙式 5 6 8 4 5 6 8 5 大堂式 5 8 7 5 5 8 7 4 第五代机型 PersonaS 穿墙式 5 8 8 4 5 8 8 5 功能；* 现金提取 *信封存款 *余额查询 *更改密码 *转帐 * 支票转帐 * 打印对帐单 * 存折补登 * 夜间金库 * 支付帐单 * 服务产品咨询 NCR ATM 模块功能详解 NCR (GuangZhou) Technology Co.Ltd 1 3. NCR ATM 的硬件结构和部件名称： NCR ATM 模块功能详解 NCR (GuangZhou) Technology Co.Ltd 2 第二节 主 控 模 块 H I 3 系统板： 本章描述HI 3 系统板，该板为56XX 系列的NCR 自助服务金融终端提供中央处理的功能，自助终端包括ATM、交互终端、帐目服务终端。第一部份是HI 3 终端控制模块的简要概述。 HI 3（读“high three” )是“High Integration Indu stry Standard Architectu re(ISA) 386SX Terminal contrco Modu le(TCM) ”的简写。 HI 3 TCM 概述：TCM 外型是一个箱；上盖上装有硬盘、软驱，底座为卡笼。HI 3 板对每个HI 3 TCM 是通用的，HI 3 板插在卡笼底座的母板上。HI 3 板包括主处理核心模块，VGA 显示电路，PCCM，以及与自助服务对应的功能。 HI 3 系统板的详细描述：HI 3 系统板使用 80386SX 微处理器在 HI 3 TCM 内安装使用。是NCR金融/零售业终端上的高效率的ISA 兼容的核心部件。以一般的ISA 兼容的PC 主板一样，HI 3 也集成了其它几个自助模块，包括SDC 主节点接口，软硬驱接口，VGA 显示接口，PCCM 及 32K By te 的NVRAM。HI 3 系统对 S4 及以上版本的软件全兼容。 物理位置：HI 3 系统板插在母板左边唯一的插槽上（从笼的前方看）。这个插槽有两排接口，一排是ISA 总线占用，另一排为SDC 总线及 I/O 信号共享。上图为HI 3 TCM，VIPER TCM使用的是ISA-TCM 母板，它较 HI 3 TCM 母板短，但其排列相似。卡笼的前方，HI 3板前方板边处有一长窄的空洞，HI 3 通过该空洞提供高指令通信接口，及观察硬盘运行的指示灯，零级诊断指示灯及开关，蜂鸣器音量控制旋扭，及 AT 键盘接口。HI 3板的上方提供硬盘，软驱的逻辑和电源连线。 电源要...
