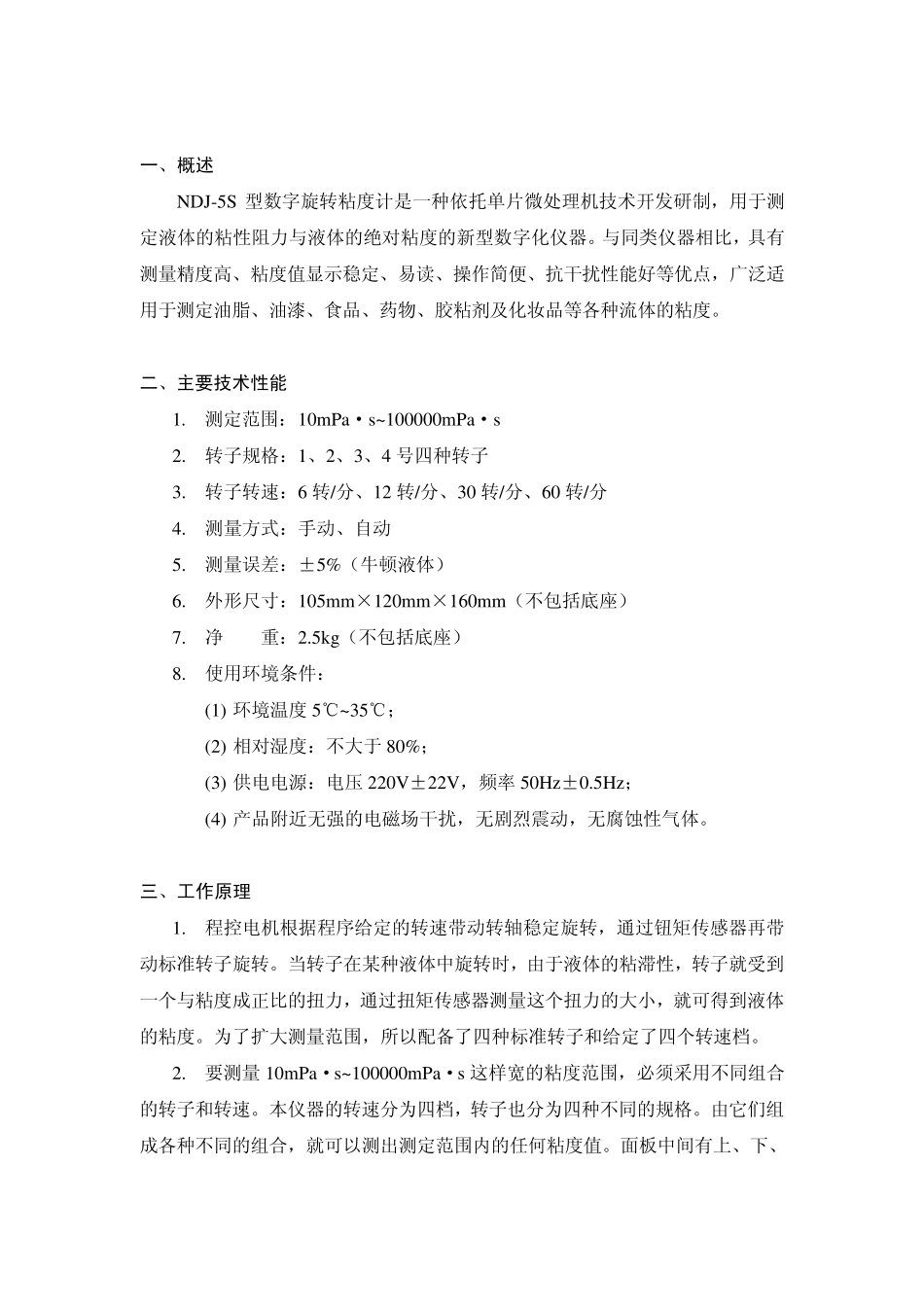

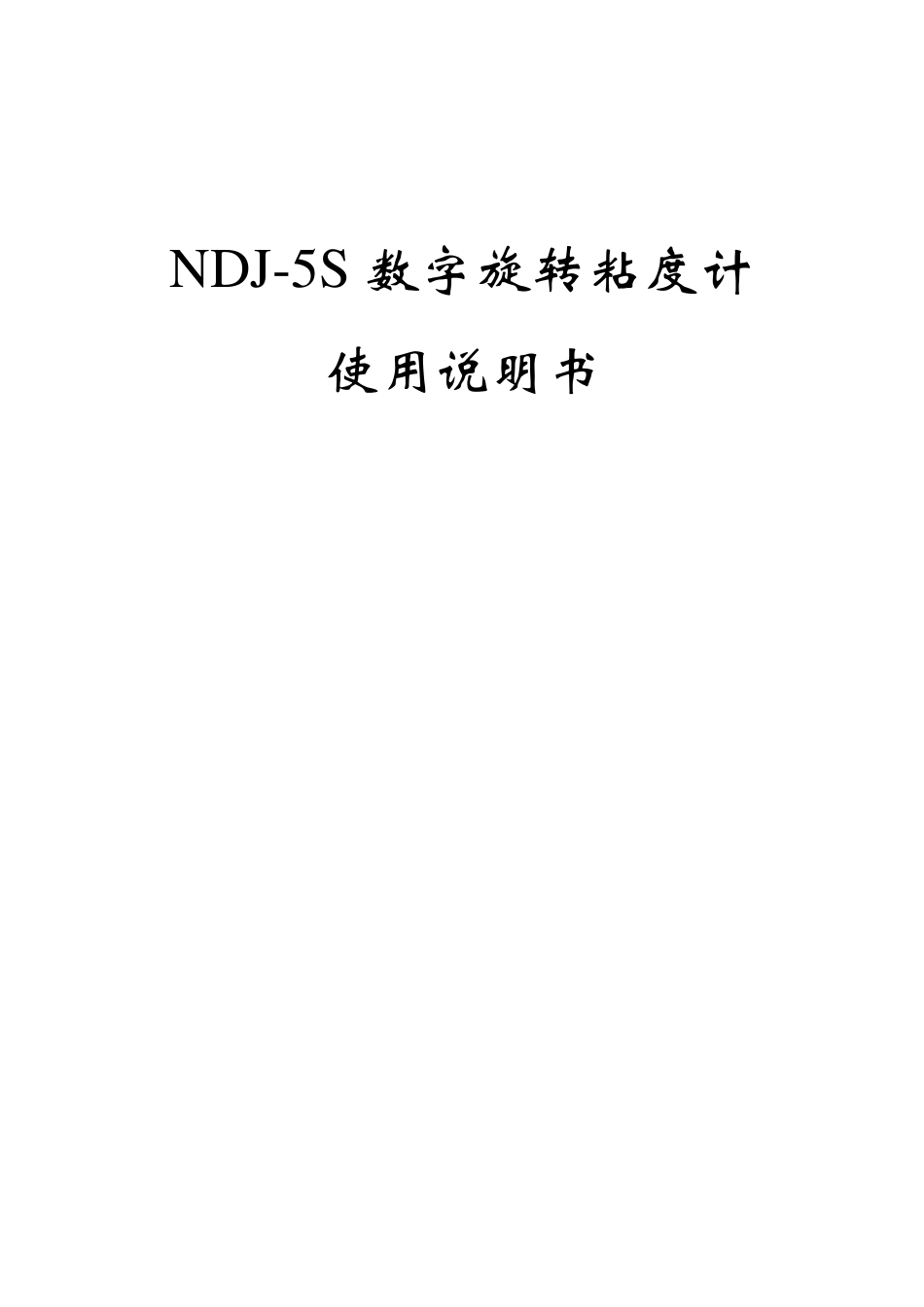

NDJ-5S数字旋转粘度计 使用说明书 一、概述 NDJ-5S 型数字旋转粘度计是一种依托单片微处理机技术开发研制,用于测定液体的粘性阻力与液体的绝对粘度的新型数字化仪器。与同类仪器相比,具有测量精度高、粘度值显示稳定、易读、操作简便、抗干扰性能好等优点,广泛适用于测定油脂、油漆、食品、药物、胶粘剂及化妆品等各种流体的粘度。 二、主要技术性能 1. 测定范围:10mPa·s~100000mPa·s 2. 转子规格:1、2、3、4 号四种转子 3. 转子转速:6 转/分、12 转/分、30 转/分、60 转/分 4. 测量方式:手动、自动 5. 测量误差:±5%(牛顿液体) 6. 外形尺寸:105mm×120mm×160mm(不包括底座) 7. 净 重:2.5kg(不包括底座) 8. 使用环境条件: (1) 环境温度5℃~35℃; (2) 相对湿度:不大于80%; (3) 供电电源:电压 220V±22V,频率 50Hz±0.5Hz; (4) 产品附近无强的电磁场干扰,无剧烈震动,无腐蚀性气体。 三、工作原理 1. 程控电机根据程序给定的转速带动转轴稳定旋转,通过钮矩传感器再带动标准转子旋转。当转子在某种液体中旋转时,由于液体的粘滞性,转子就受到一个与粘度成正比的扭力,通过扭矩传感器测量这个扭力的大小,就可得到液体的粘度。为了扩大测量范围,所以配备了四种标准转子和给定了四个转速档。 2. 要测量10mPa·s~100000mPa·s 这样宽的粘度范围,必须采用不同组合的转子和转速。本仪器的转速分为四档,转子也分为四种不同的规格。由它们组成各种不同的组合,就可以测出测定范围内的任何粘度值。面板中间有上、下、 左、右、回车 5 个组合键。开机时仪器显示上一次操作时的转子和转速值,可通过上下键查看和选择。测量某种范围的粘度,需用某种规格的转子和某种转速,可通过上下键和左右键来选择和设置。可先估计被测液体的大致粘度,选择合适的转子和转速。安装和设置好转子和转速,按下回车键即可开始测量。仪器内部带有数据存储器,存储仪器的量程,默认转子、转速、各种系数以及测试数据。微控制器根据用户的选择控制电机的转速。 3. 仪器的转子保护架是为稳定测量和保护转子用的,使用转子保护架进行测定能取得较稳定的测试结果。 四、安装 1. 从存放箱中取出支架和支柱等,将支柱旋入支架后部之螺孔中,用扳手将支柱拧紧,防止支柱转动并将支柱上的齿形面面向支架正前方。 2. 从存放箱中取出粘度计,把粘度计的升降夹头装在支柱上,调整夹头紧松螺钉,不要过松...
