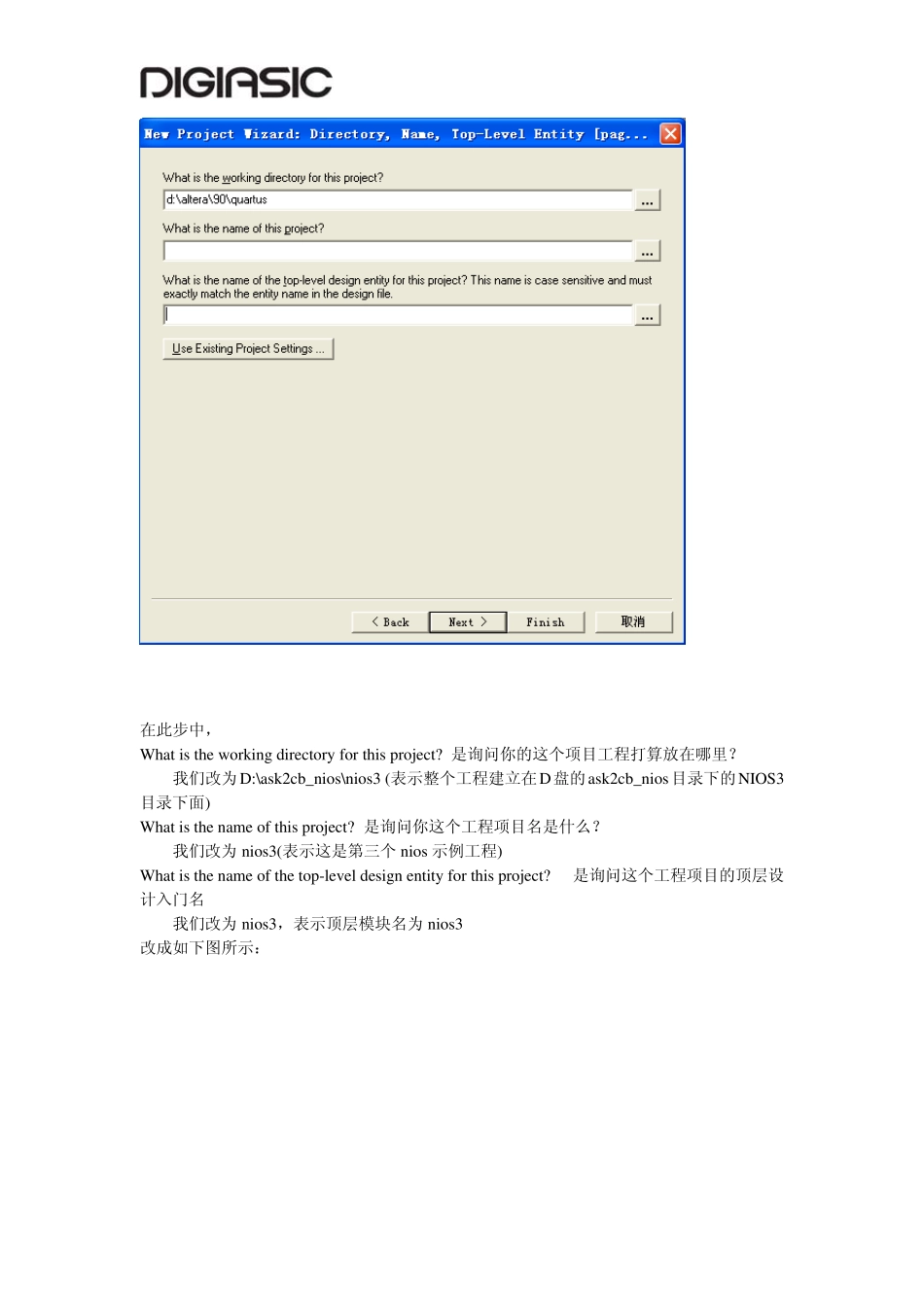

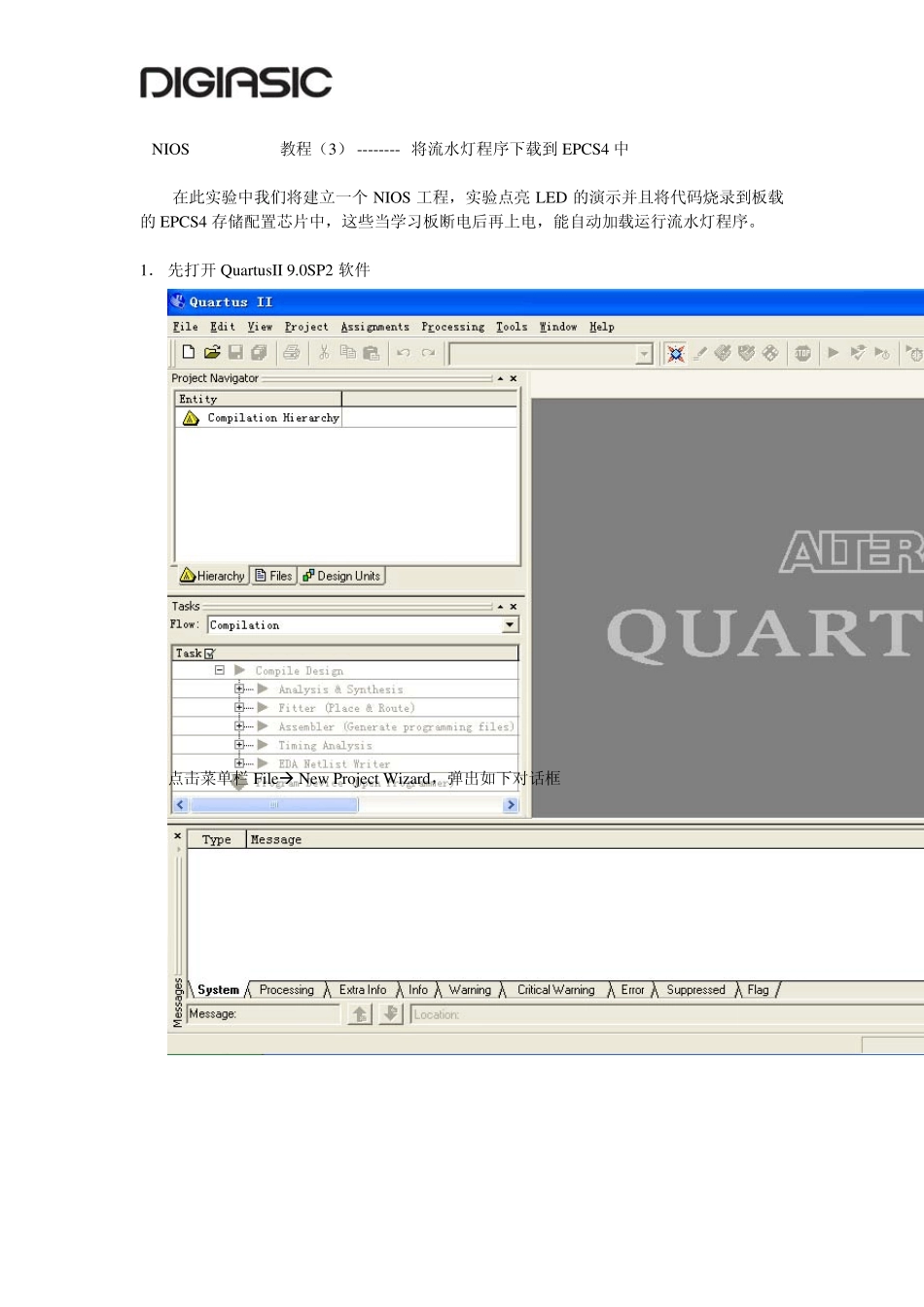

NIOS教程(3) -------- 将流水灯程序下载到EPCS4 中 在此实验中我们将建立一个NIOS 工程,实验点亮LED 的演示并且将代码烧录到板载的EPCS4 存储配置芯片中,这些当学习板断电后再上电,能自动加载运行流水灯程序。 1. 先打开 QuartusII 9.0SP2 软件 点击菜单栏 FileÆ New Project Wizard,弹出如下对话框 点击Nex t>按钮继续, 在此步中, What is the working directory for this project? 是询问你的这个项目工程打算放在哪里? 我们改为D:\ask2cb_nios\nios3 (表示整个工程建立在D盘的ask2cb_nios目录下的NIOS3目录下面) What is the name of this project? 是询问你这个工程项目名是什么? 我们改为 nios3(表示这是第三个 nios 示例工程) What is the name of the top-level design entity for this project? 是询问这个工程项目的顶层设计入门名 我们改为 nios3,表示顶层模块名为 nios3 改成如下图所示: 点击Nex t>继续 提示D 盘ask2cb_nios 目录下面没有nios3 这个目录,询问是否要创建它,选择是(y ),让Qu artu sII 创建这个目录。 向导开始询问是否有现成的文件需要加到当前新建的工程中?这步不用管它,点击 Nex t>继续, 在此步中,向导询问你使用的是何种器件,我们在Dev ice family 组合框中,Family 下拉列表中选择Cy cloneII,在Av ailable dev ices: 下面的列表框中选择EP2C5Q208C8,这是我们ASK2CB-5 开发板所使用的FPGA 主芯片(EP2C5Q208C8),如果您购买的是ASK2CB-8 开发板,请选择EP2C8Q208C8。 在本教程中,默认采用的是EP2C5Q208C8,如果你的开发板上的FPGA 主芯片为EP2C8Q208,请修改相应的器件为 EP2C8Q208C8 点击 Nex t 按钮继续 在此步中询问你要使用何种综合工具,仿真工作,时序分析工具,不用管它,点 Nex t>继续, 最后显示一个整个新建的Project的摘要。点击 Finish 完成新建项目。 如后新建的Project如下图 工程虽然建完了,但这只是一个空的工程,接下来我们需要在工程中添加文件 2. 向工程中添加文件,先建立一个 Block Diagram / Schematic File, 点击菜单栏中的 File->New… 打开新建文件对话框, 我们选中Block Diagram / Schematic File,然后点击OK按钮 在QuartusII 工程中出现了一个Block1.bdf 文件 3. 接下来我们该启动SOPC Buider 来创建NIOSII 软核了,点击...
