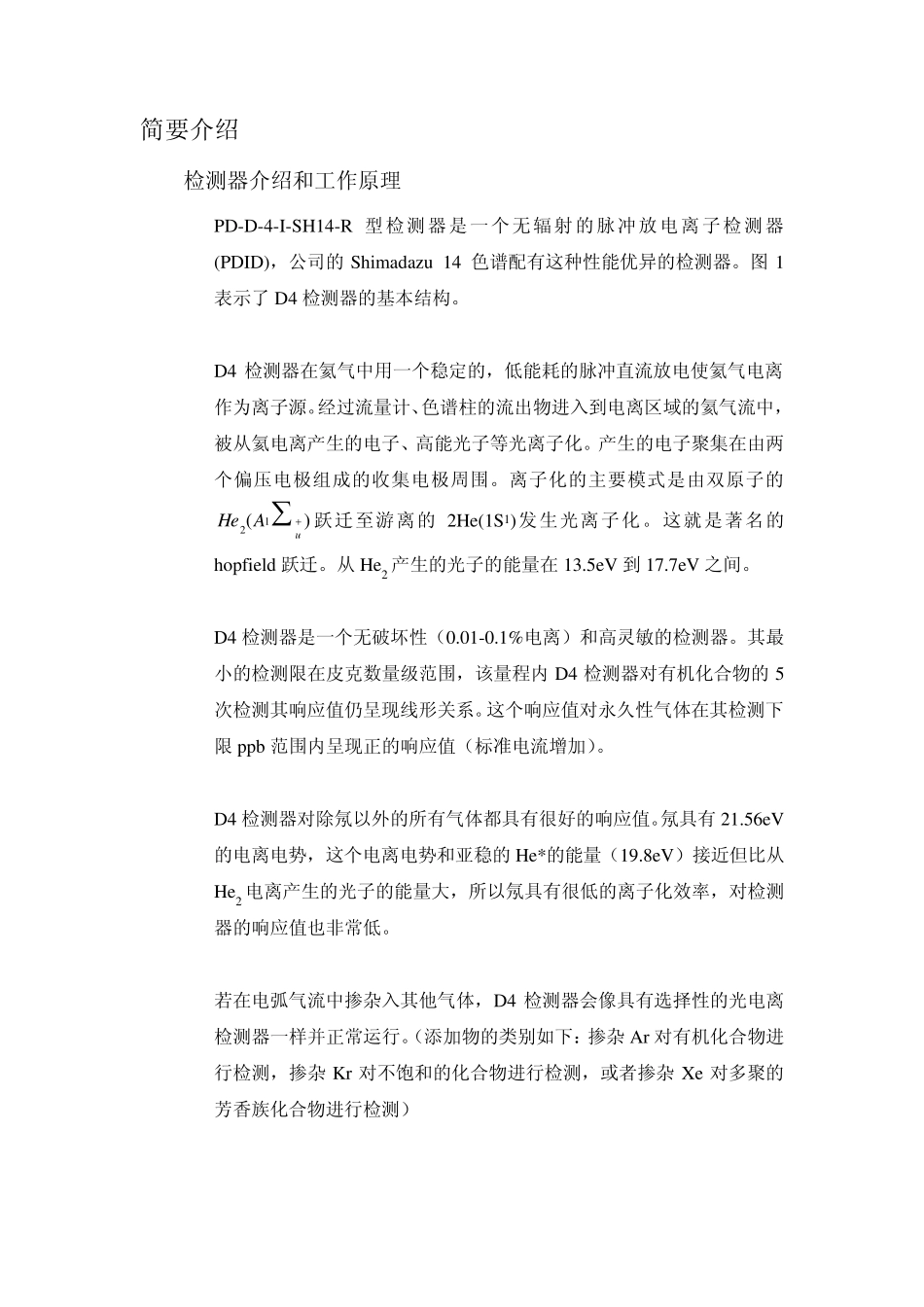

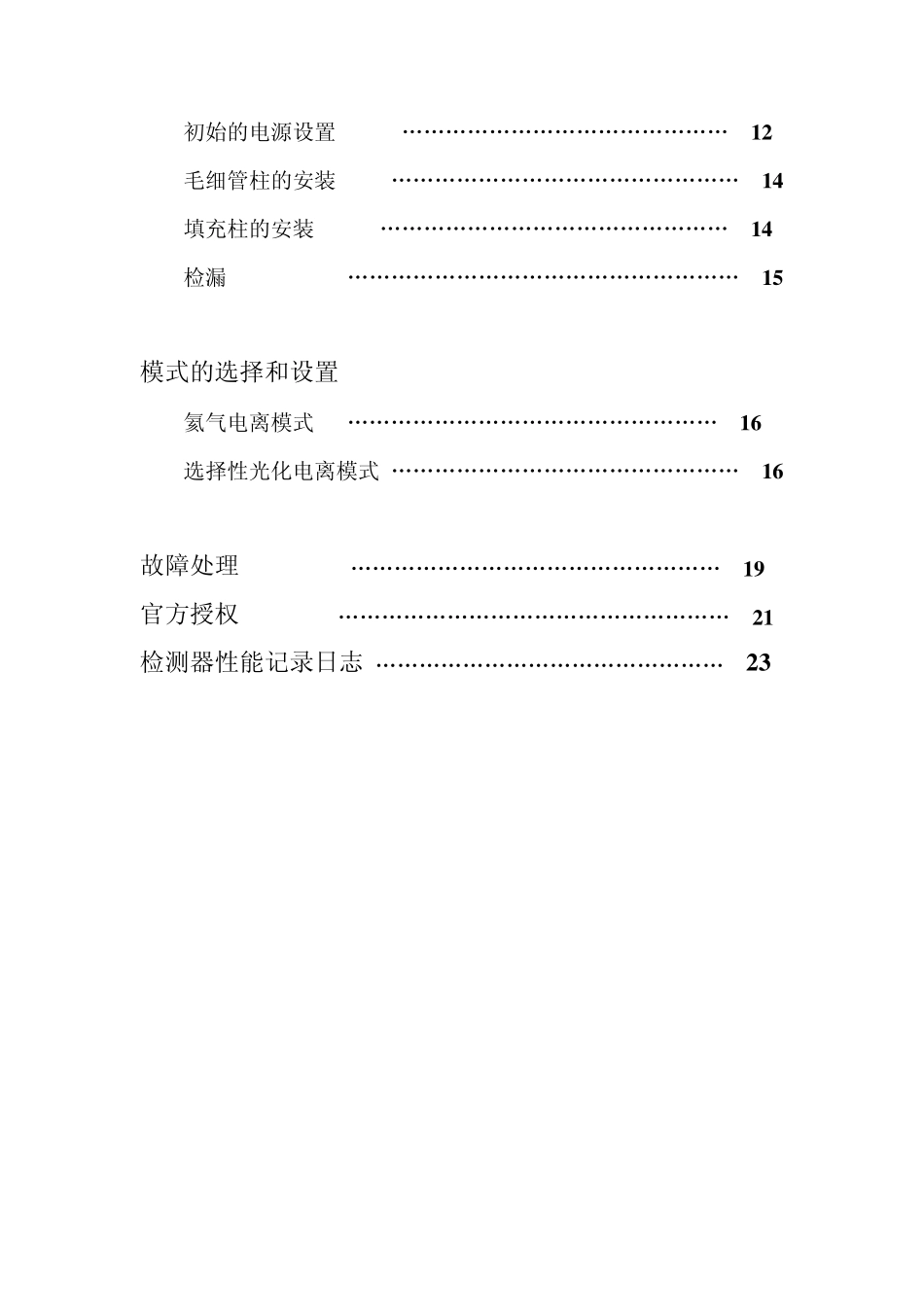

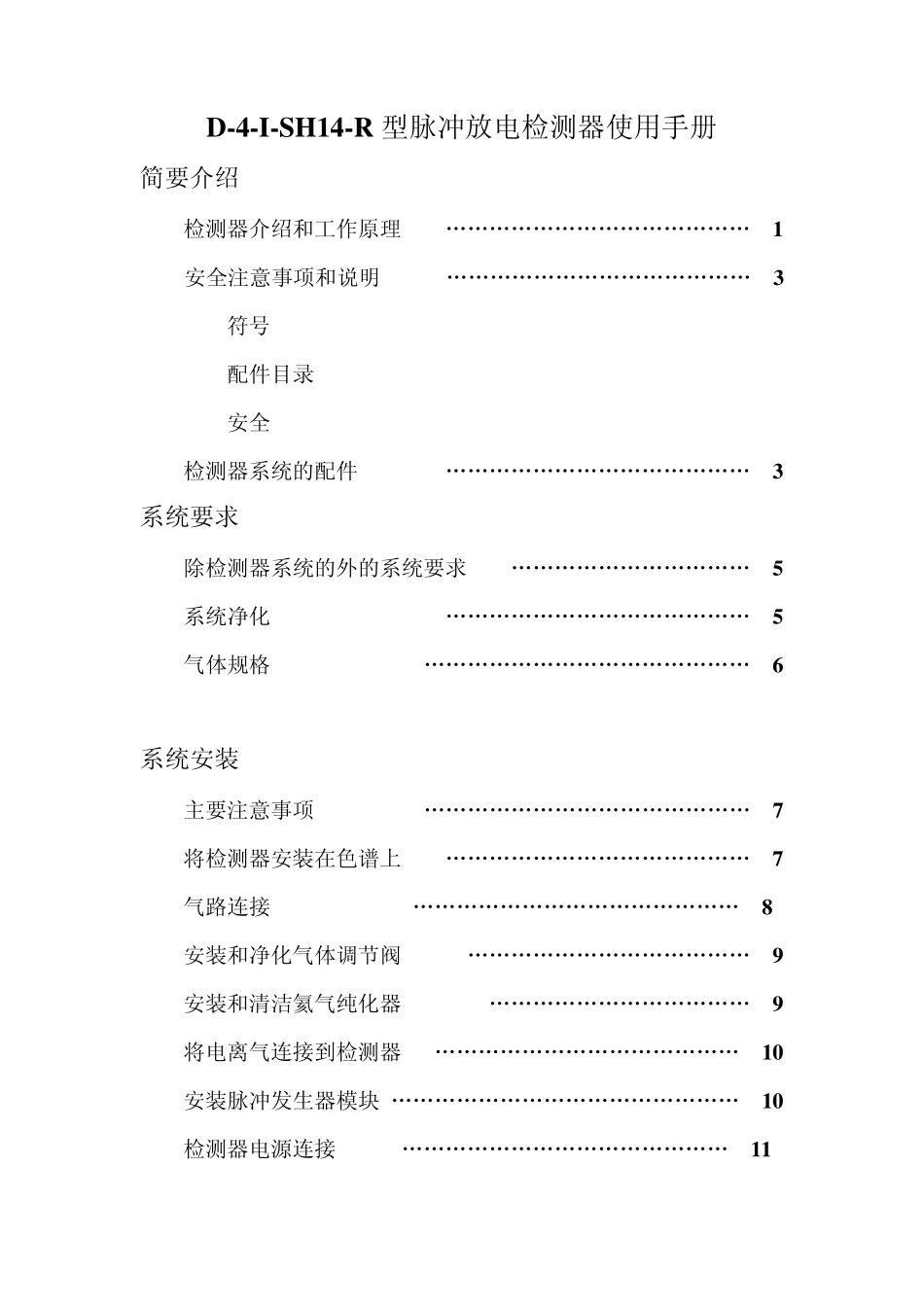

D-4-I-SH14-R 型脉冲放电检测器使用手册 简要介绍 检测器介绍和工作原理 „„„„„„„„„„„„„„ 1 安全注意事项和说明 „„„„„„„„„„„„„„ 3 符号 配件目录 安全 检测器系统的配件 „„„„„„„„„„„„„„ 3 系统要求 除检测器系统的外的系统要求 „„„„„„„„„„„ 5 系统净化 „„„„„„„„„„„„„„ 5 气体规格 „„„„„„„„„„„„„„„ 6 系统安装 主要注意事项 „„„„„„„„„„„„„„„ 7 将检测器安装在色谱上 „„„„„„„„„„„„„„ 7 气路连接 „„„„„„„„„„„„„„„ 8 安装和净化气体调节阀 „„„„„„„„„„„„„ 9 安装和清洁氦气纯化器 „„„„„„„„„„„„ 9 将电离气连接到检测器 „„„„„„„„„„„„„„ 10 安装脉冲发生器模块 „„„„„„„„„„„„„„„„ 10 检测器电源连接 „„„„„„„„„„„„„„„ 11 初始的电源设置 „„„„„„„„„„„„„„„ 1 2 毛细管柱的安装 „„„„„„„„„„„„„„„„ 1 4 填充柱的安装 „„„„„„„„„„„„„„„„ 1 4 检漏 „„„„„„„„„„„„„„„„„„ 1 5 模式的选择和设置 氦气电离模式 „„„„„„„„„„„„„„„„„ 1 6 选择性光化电离模式 „„„„„„„„„„„„„„„„ 1 6 故障处理 „„„„„„„„„„„„„„„„„ 1 9 官方授权 „„„„„„„„„„„„„„„„„„ 2 1 检测器性能记录日志 „„„„„„„„„„„„„„„„ 2 3 简要介绍 检测器介绍和工作原理 PD-D-4-I-SH14-R 型检测器是一个无辐射的脉冲放电离子检测器(PDID)，公司的Shimadazu 14 色谱配有这种性能优异的检测器。图1表示了D4 检测器的基本结构。 D4 检测器在氦气中用一个稳定的，低能耗的脉冲直流放电使氦气电离作为离子源。经过流量计、色谱柱的流出物进入到电离区域的氦气流中，被从氦电离产生的电子、高能光子等光离子化。产生的电子聚集在由两个偏压电极组成的收集电极周围。离子化的主要模式是由双原子的12()uHe A跃迁至游离的2He(1S1)发生光离子化。这就是著名的hopfield 跃迁。从 He2 产生的光子的能量在13.5eV 到 17.7eV 之间。 D4 检测器是一个无破坏性（0.01-0.1%电离）和高灵敏的检测器。其最小的检测限在皮克数量级范围，该量程内 D4 检测器...
