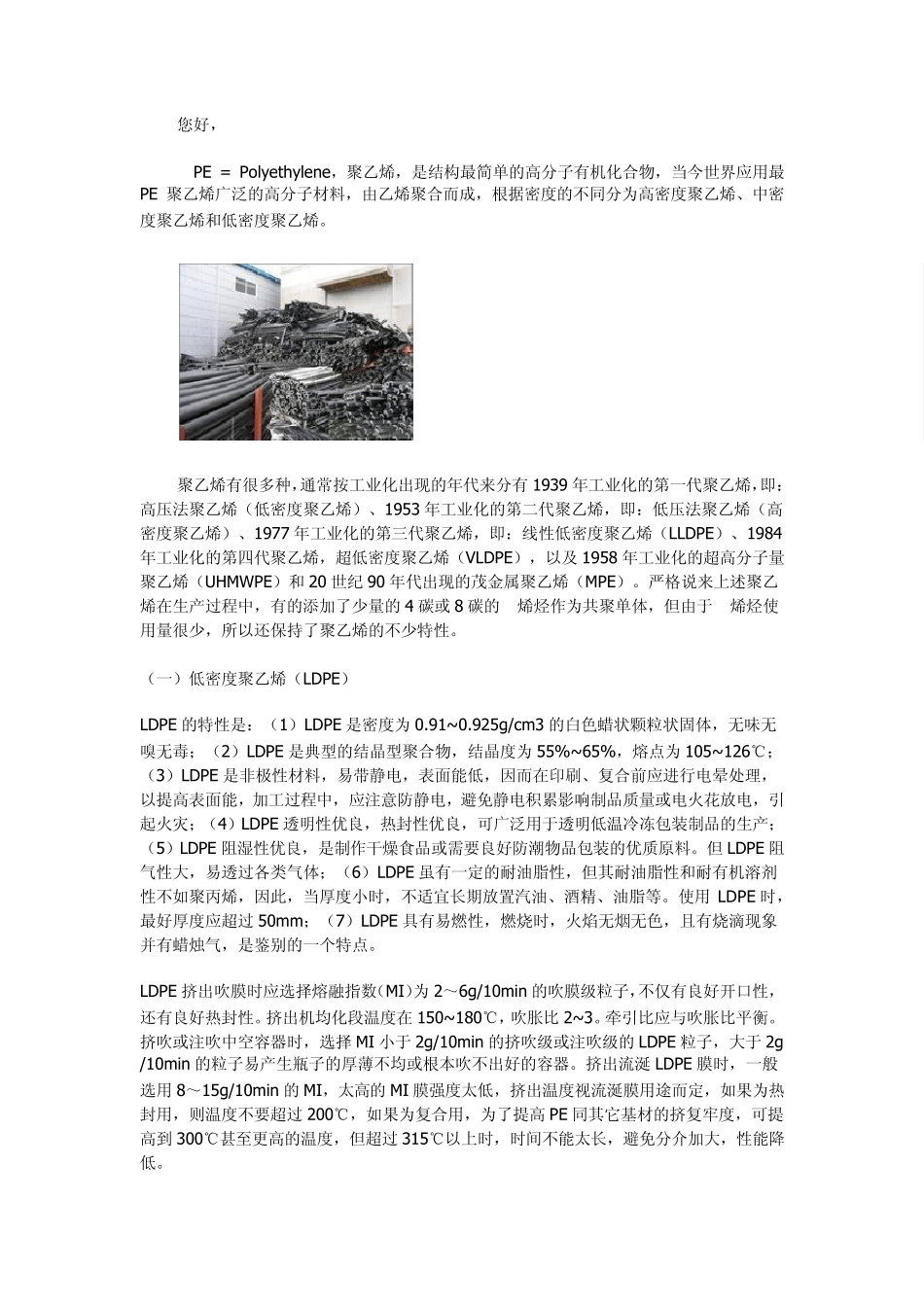

您好， PE = Polyethylene，聚乙烯，是结构最简单的高分子有机化合物，当今世界应用最PE 聚乙烯广泛的高分子材料，由乙烯聚合而成，根据密度的不同分为高密度聚乙烯、中密度聚乙烯和低密度聚乙烯。 聚乙烯有很多种，通常按工业化出现的年代来分有1939 年工业化的第一代聚乙烯，即：高压法聚乙烯（低密度聚乙烯）、1953 年工业化的第二代聚乙烯，即：低压法聚乙烯（高密度聚乙烯）、1977 年工业化的第三代聚乙烯，即：线性低密度聚乙烯（LLDPE）、1984年工业化的第四代聚乙烯，超低密度聚乙烯（VLDPE），以及1958 年工业化的超高分子量聚乙烯（UHMWPE）和20 世纪90 年代出现的茂金属聚乙烯（MPE）。严格说来上述聚乙烯在生产过程中，有的添加了少量的4 碳或8 碳的α烯烃作为共聚单体，但由于α烯烃使用量很少，所以还保持了聚乙烯的不少特性。 （一）低密度聚乙烯（LDPE） LDPE 的特性是：（1）LDPE 是密度为0.91~ 0.925g/cm3 的白色蜡状颗粒状固体，无味无嗅无毒；（2）LDPE 是典型的结晶型聚合物，结晶度为55%~ 65%，熔点为105~ 126℃；（3）LDPE 是非极性材料，易带静电，表面能低，因而在印刷、复合前应进行电晕处理，以提高表面能，加工过程中，应注意防静电，避免静电积累影响制品质量或电火花放电，引起火灾；（4）LDPE 透明性优良，热封性优良，可广泛用于透明低温冷冻包装制品的生产；（5）LDPE 阻湿性优良，是制作干燥食品或需要良好防潮物品包装的优质原料。但LDPE 阻气性大，易透过各类气体；（6）LDPE 虽有一定的耐油脂性，但其耐油脂性和耐有机溶剂性不如聚丙烯，因此，当厚度小时，不适宜长期放置汽油、酒精、油脂等。使用LDPE 时，最好厚度应超过50mm；（7）LDPE 具有易燃性，燃烧时，火焰无烟无色，且有烧滴现象并有蜡烛气，是鉴别的一个特点。 LDPE 挤出吹膜时应选择熔融指数（MI）为2～6g/10min 的吹膜级粒子，不仅有良好开口性，还有良好热封性。挤出机均化段温度在150~ 180℃，吹胀比 2~ 3。牵引比应与吹胀比平衡。挤吹或注吹中空容器时，选择 MI 小于2g/10min 的挤吹级或注吹级的LDPE 粒子，大于2g/10min 的粒子易产生瓶子的厚薄不均或根本吹不出好的容器。挤出流涎 LDPE 膜时，一般选用8～15g/10min 的MI，太高的MI 膜强度太低，挤出温度视流涎膜用途而定，如果为热封用，则温度不要超过200℃，如果为复合用，为了提高PE 同其它基材的挤复牢度，可提高到 300℃甚至更高的温度...
