Petrel2009建模教程真正实用精简VIP免费

Petrel2009建模教程真正实用精简_第1页
1/59

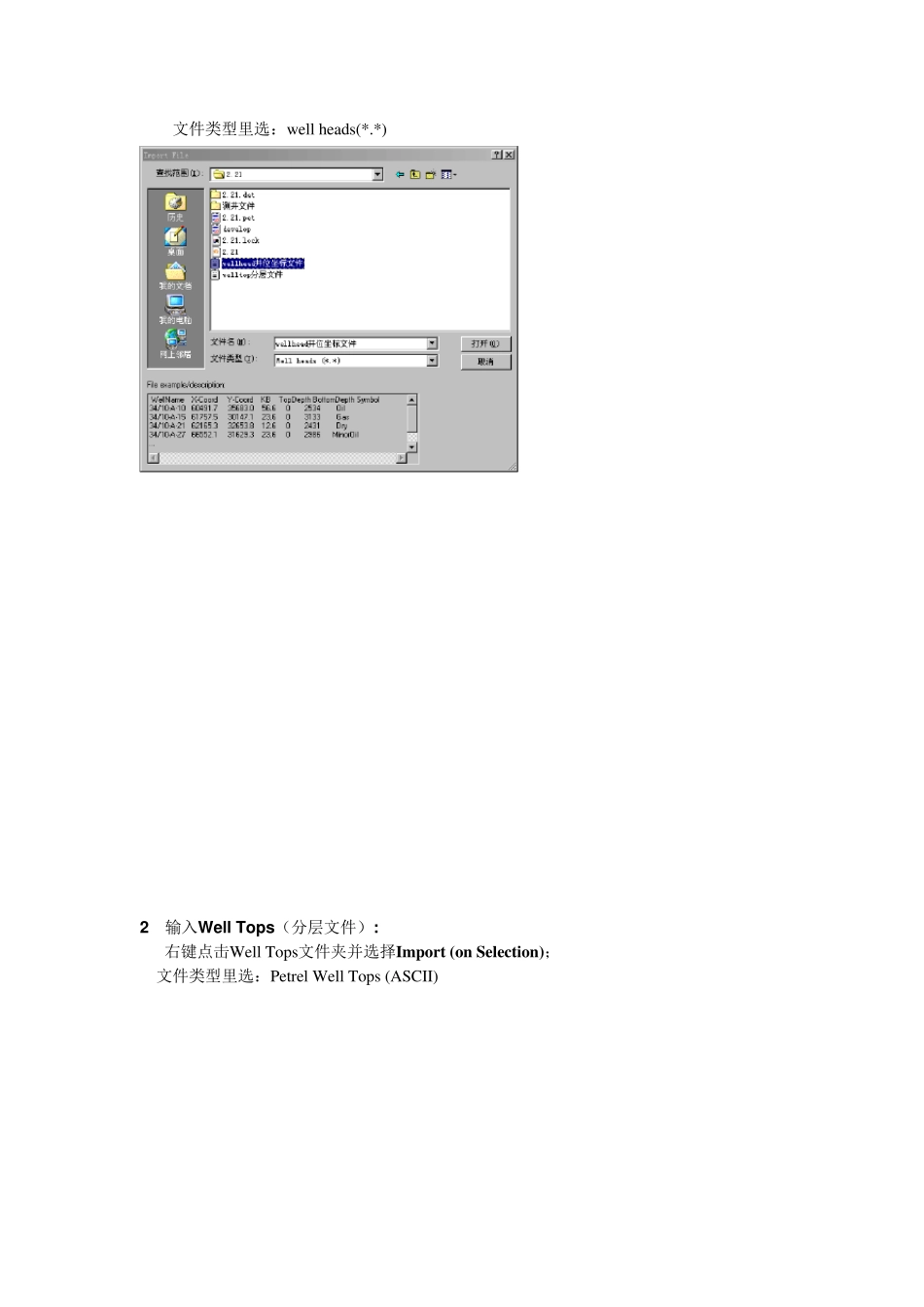

Petrel2009建模教程真正实用精简_第2页
2/59
Petrel2009建模教程真正实用精简_第3页
3/59
主要模块介绍 一、 数据准备 本实例中的数据整理如下: wellhead 井位坐标文件 jinghao X Y kb topdepth bottomdepth X21-23 3973816 36471426 1433.08 2150 2195 X21-24 3974070 36471629 1433.08 2156.1 2193.1 X21-25 3974257 36471849 1433.08 2154.4 2190.4 X21-26 3974480 36472096 1436.5 2154.8 2189.8 X22-19 3972535 36470516 1407.56 2120.3 2152.3 X22-20 3972803 36470795 1417.46 2139.1 2165.1 X22-21 3973010 36471040 1379.7 2102.6 2135.6 welltop 分层文件 X Y hb wellpoint surface jinghao 3973816 36471426 -716.92 Horizon c811 X21-23 3973816 36471426 -724.92 Horizon c8121 X21-23 3973816 36471426 -735.92 Horizon c8122 X21-23 3973816 36471426 -755.92 Horizon c813 X21-23 3973816 36471426 -761.92 Horizon c821 X21-23 3974070 36471629 -723.02 Horizon c811 X21-24 3974070 36471629 -731.02 Horizon c8121 X21-24 3974070 36471629 -742.02 Horizon c8122 X21-24 3974070 36471629 -754.02 Horizon c813 X21-24 3974070 36471629 -760.02 Horizon c821 X21-24 测井文件准备 DEPTH PERM_K POR_K SW_K VSH_K NTG 2140.125 0.0059 0 1 0 0 2140.25 0.0059 0 1 0 1 2140.375 0.0059 0 1 0 0 2140.5 0.0059 0 0 1 0 二、 数据输入 1 输入WellHeader(井位坐标文件) 右键点击输入Well Header: 文件类型里选:w ell heads(*.*) 2 输入Well Tops(分层文件): 右键点击Well Tops文件夹并选择Import (on Selection); 文件类型里选:Petrel Well Tops (ASCII) 3 输入输入Well Logs 右键点击Wells文件夹,选择Import (on Selection); 文件类型:well logs(ASCII) input Data logs specify logs to be load 加载per,perm,sw vash,ntg 等数据。 设置template settings -9999 左击OK 然后下图设置 少(SETTING) 全选 左击OK For All 。 在流程窗口左键双击 出现下图,在窗口中输入建模名称 点 apply ,再点 cancel 三、Pillar Gridding 建一个网格边界(工区范围) 边界标定了3D网格的侧向延伸。仅在边界内形成3D网格,因此在边界外不会进行储量计算,也不存在构造层面和属性单元。可用创建...
