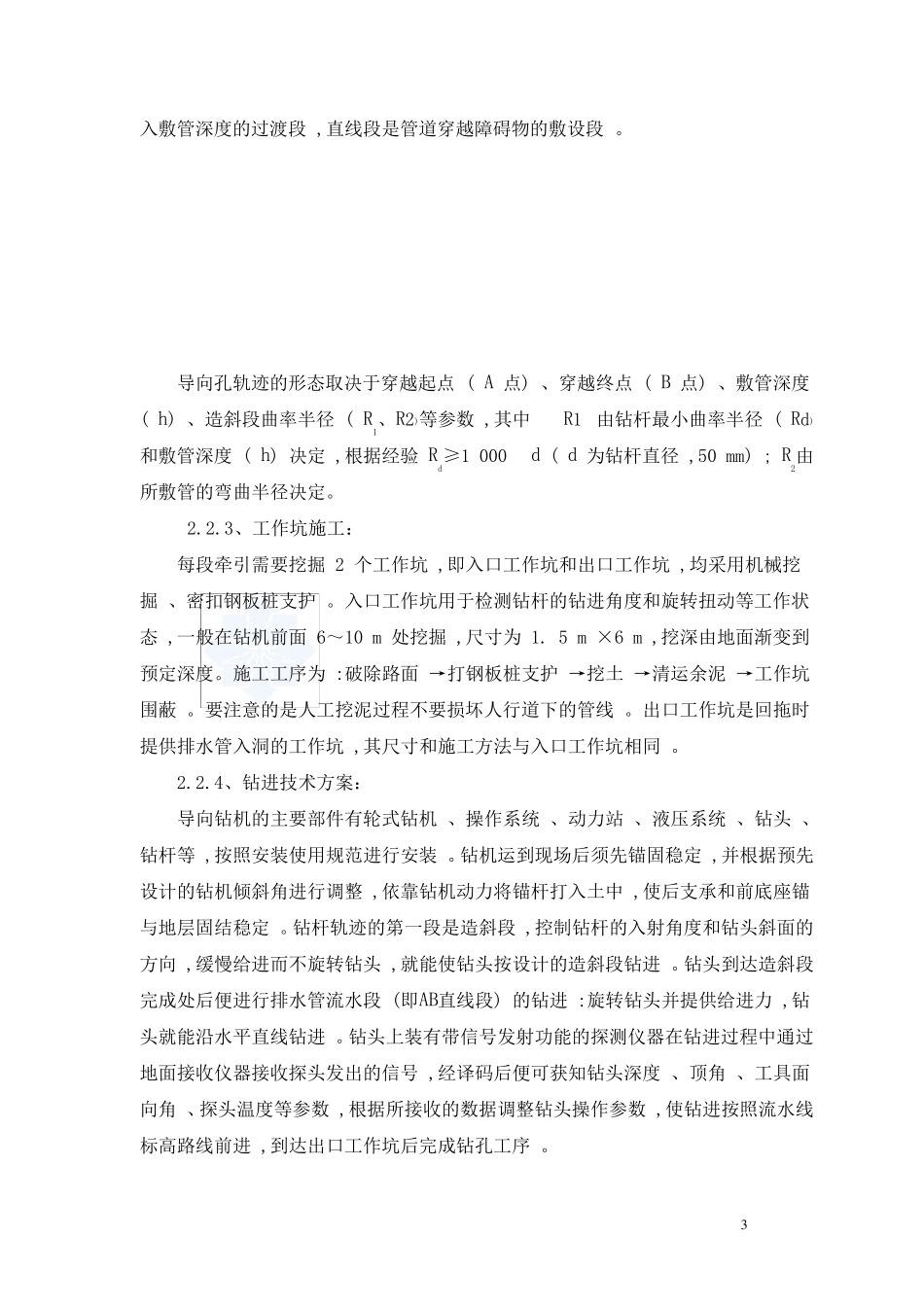

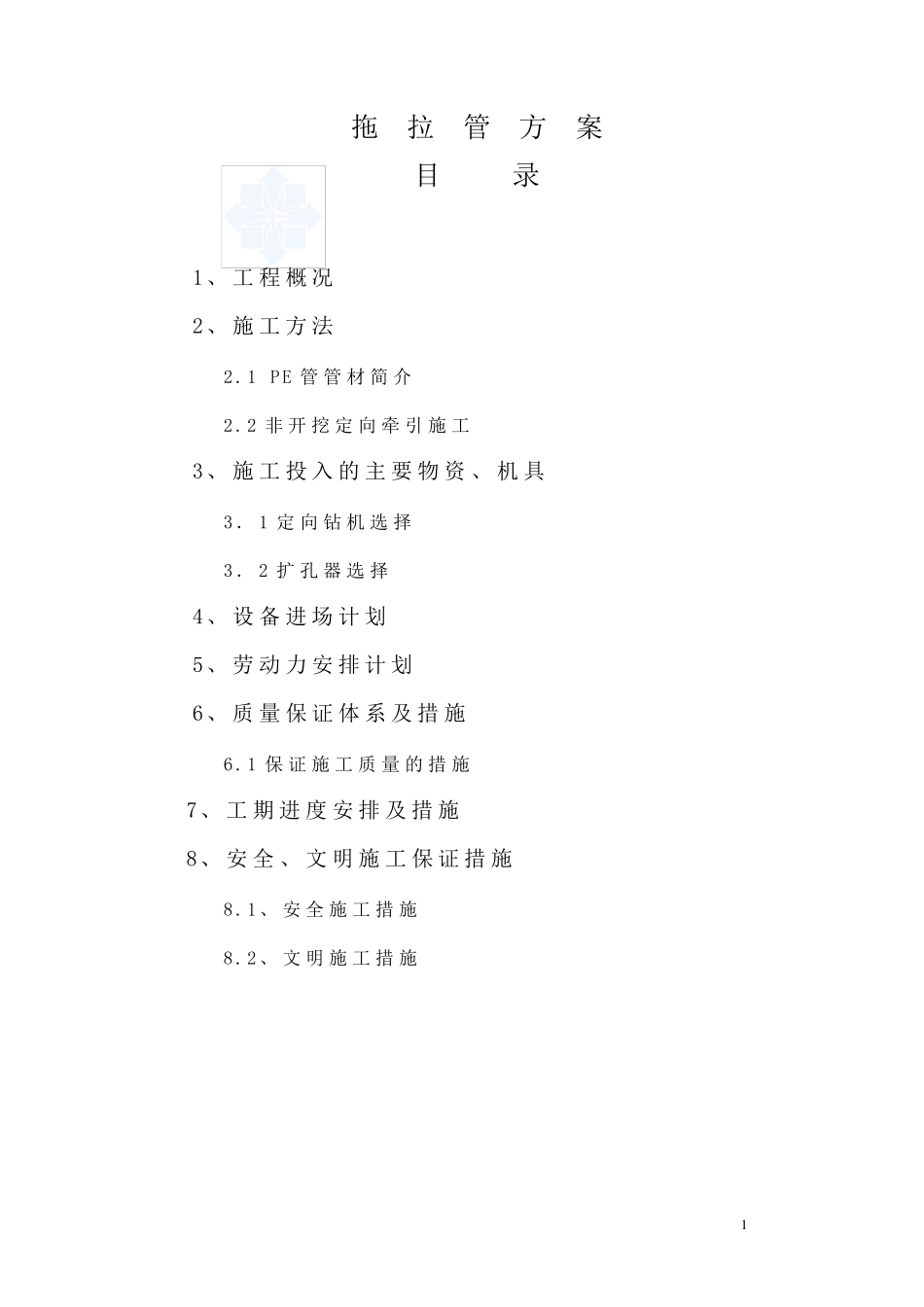

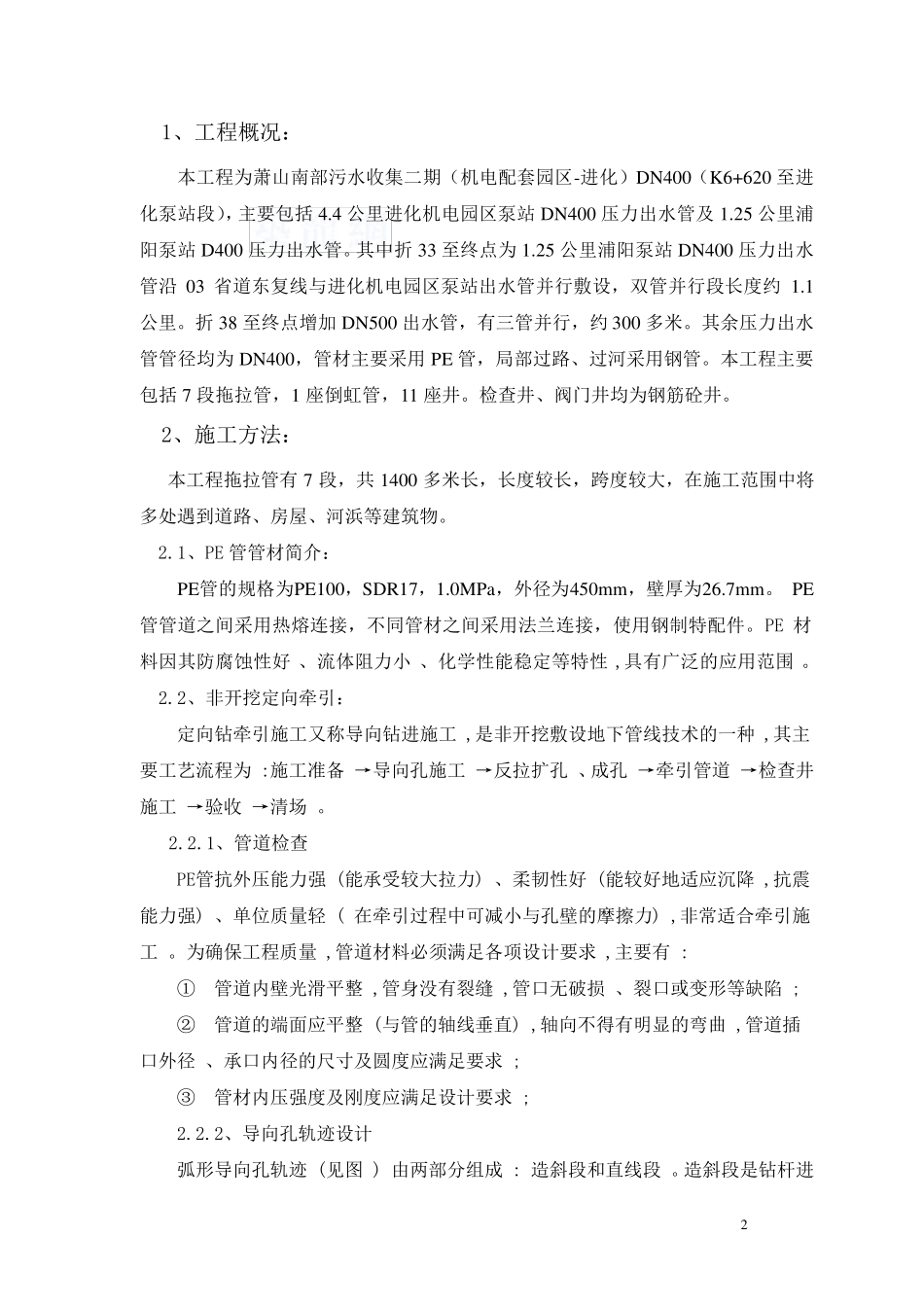

1 拖 拉 管 方 案 目 录 1、 工 程 概 况 2、 施 工 方法 2.1 PE 管管材 简 介 2.2 非 开 挖 定 向 牵 引 施 工 3、 施 工 投 入 的 主 要 物 资 、 机 具 3． 1 定 向 钻 机 选 择 3． 2 扩 孔 器 选 择 4、 设 备 进 场 计 划 5、 劳 动 力 安 排 计 划 6、 质 量 保 证 体 系 及 措 施 6.1 保 证 施 工 质 量 的 措 施 7、 工 期 进 度 安 排 及 措 施 8、 安 全 、 文 明 施 工 保 证 措 施 8.1、 安 全 施 工 措 施 8.2、 文 明 施 工 措 施 2 1、 工 程 概 况 ： 本 工 程 为 萧 山 南 部 污 水 收 集 二 期 （ 机 电 配 套 园 区 -进 化 ） DN400（ K6+620 至 进化 泵 站 段 ）， 主 要 包 括 4.4 公 里 进 化 机 电 园 区 泵 站 DN400 压 力 出 水 管 及 1.25 公 里 浦阳 泵 站 D400 压 力 出 水 管 。 其 中 折 33 至 终 点 为 1.25 公 里 浦 阳 泵 站 DN400 压 力 出 水管 沿03 省 道 东 复 线 与 进 化 机 电 园 区 泵 站 出 水 管 并 行 敷 设 ， 双 管 并 行 段 长 度 约1.1公 里 。 折 38 至 终 点 增 加 DN500 出 水 管 ， 有 三 管 并 行 ， 约 300 多 米 。 其 余 压 力 出 水管 管 径 均 为 DN400， 管 材 主 要 采 用 PE 管 ， 局 部 过 路 、 过 河 采 用 钢 管 。 本 工 程 主 要包 括 7 段 拖 拉 管 ， 1 座 倒 虹 管 ， 11 座 井 。 检 查 井 、 阀 门 井 均 为 钢 筋 砼 井 。 2、 施 工 方 法 ： 本 工 程 拖 拉 管 有 7 段 ， 共 1400 多 米 长 ， 长 度 较 长 ， 跨 度 较 大 ， 在 施 工 范 围 中 将多 处 遇 到 道 路 、 房 屋 、 河 浜 等 建 筑 物 。 2.1、 PE 管 管 材 简 介 ： PE管 的 规 格 为 PE100， SDR17， 1.0MPa， 外 径 为 450m m ， 壁 厚 为 26.7m m 。 PE管 管 道 之 间 采 用 热 熔连接， 不同管 材 之 间 采 用 法 兰连接， 使用 钢 制特配 件。 PE 材料因其 防腐蚀性好 、 流体阻力 小 、 化 学性能稳...
