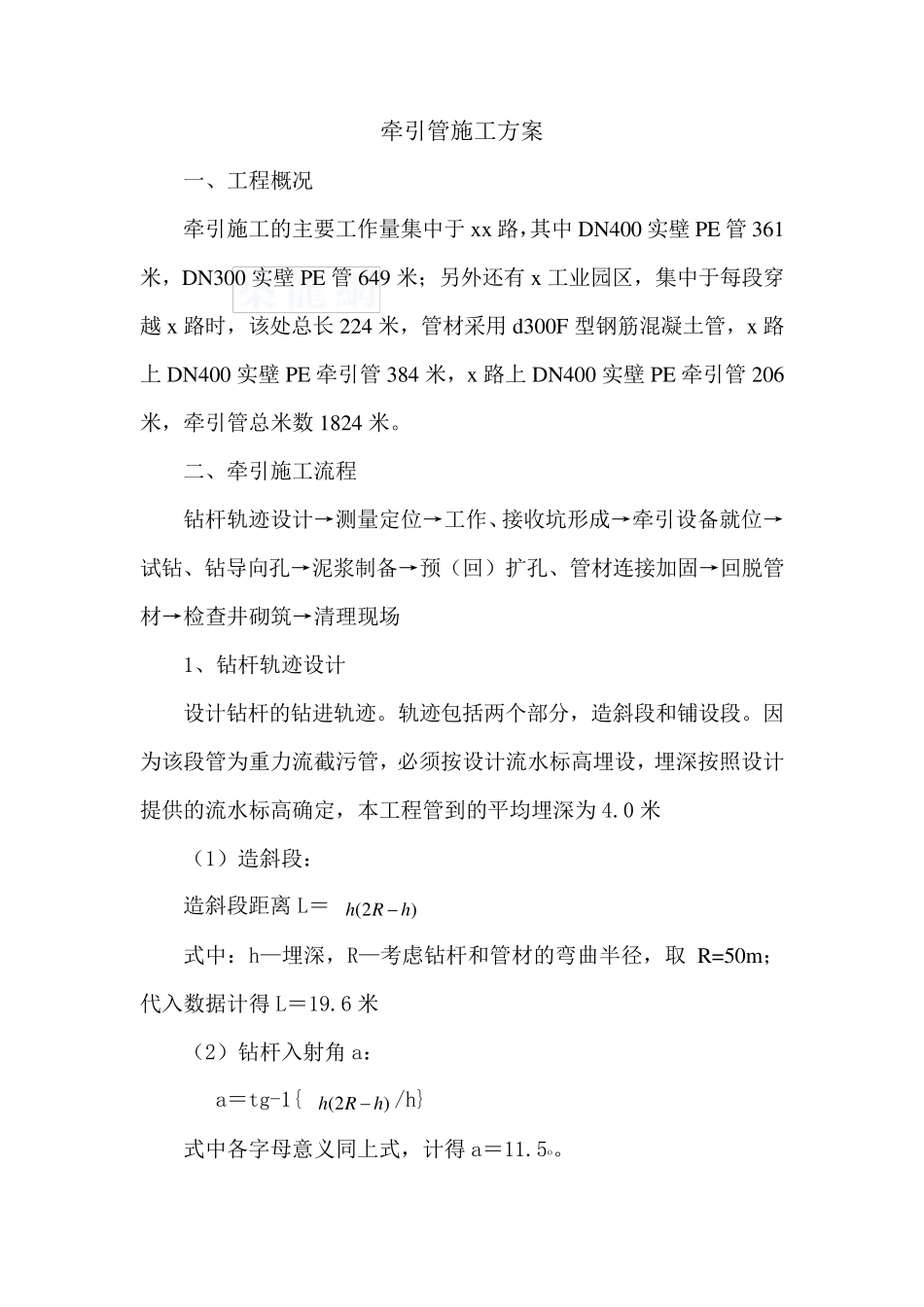

牵 引 管 施 工 方 案 一 、 工 程 概 况 牵 引 施 工 的 主 要 工 作 量 集 中 于 xx路 ，其 中 DN400 实 壁 PE 管 361米 ， DN300 实 壁 PE 管 649 米 ； 另 外 还 有 x工 业 园 区 ， 集 中 于 每 段 穿越 x路 时 ， 该 处 总 长 224 米 ， 管 材 采 用 d300F 型 钢 筋 混 凝 土 管 ， x路上 DN400 实 壁 PE 牵 引 管 384 米 ， x路 上 DN400 实 壁 PE 牵 引 管 206米 ， 牵 引 管 总 米 数 1824 米 。 二 、 牵 引 施 工 流 程 钻 杆 轨 迹 设 计 → 测 量 定 位 → 工 作 、 接 收 坑 形 成 → 牵 引 设 备 就 位 →试 钻 、 钻 导 向 孔 → 泥 浆 制 备 → 预 （ 回 ） 扩 孔 、 管 材 连 接 加 固 → 回 脱 管材 → 检 查 井 砌 筑 → 清 理 现 场 1、 钻 杆 轨 迹 设 计 设 计 钻 杆 的 钻 进 轨 迹 。 轨 迹 包 括 两 个 部 分 ， 造 斜 段 和 铺 设 段 。 因为 该 段 管 为 重 力 流 截 污 管 ， 必 须 按 设 计 流 水 标 高 埋 设 ， 埋 深 按 照 设 计提 供 的 流 水 标 高 确 定 ， 本工 程 管 到的 平均埋 深 为 4.0 米 （ 1） 造 斜 段 ： 造 斜 段 距离L＝)2(hRh 式中 ：h—埋 深 ， R—考虑钻 杆 和 管 材 的 弯曲半径， 取 R=50m；代入数 据计 得 L＝19.6 米 （ 2） 钻 杆 入射角 a： a＝tg-1{)2(hRh/h} 式中 各字母意义同上 式， 计 得 a＝11.5o。 2、根据设计图纸上井位的技术参数，和现场综合管线布置图，定出井位。 3、工作、接收坑形成 每段牵引管，各需要一只工作坑和接收坑，坑尺寸定为：6 米×4 米，采用倒筑法制作，平均深度为4 米，分两层实施。钢筋规格采用 14@20，混凝土采用 C25，壁厚 25cm，具体如下图所示： 4、钻机就位 检查钻机是否工作正常，钻机定位应准确、水平、稳固。 5、试钻 启动钻机，钻入 1~2 根钻杆，检查设备仪器是否运转良好，发现问题及时处理，试钻时还应检查泥浆混配系统是否渗漏。导向钻进示意图如下： 钻头钻杆设计轨迹钻机导向仪钻机设计轨迹钻杆砼管导向钻进施工示意图 6、泥浆设备： 根据施工现场地质勘察，本非开挖牵引管工程所涉...
