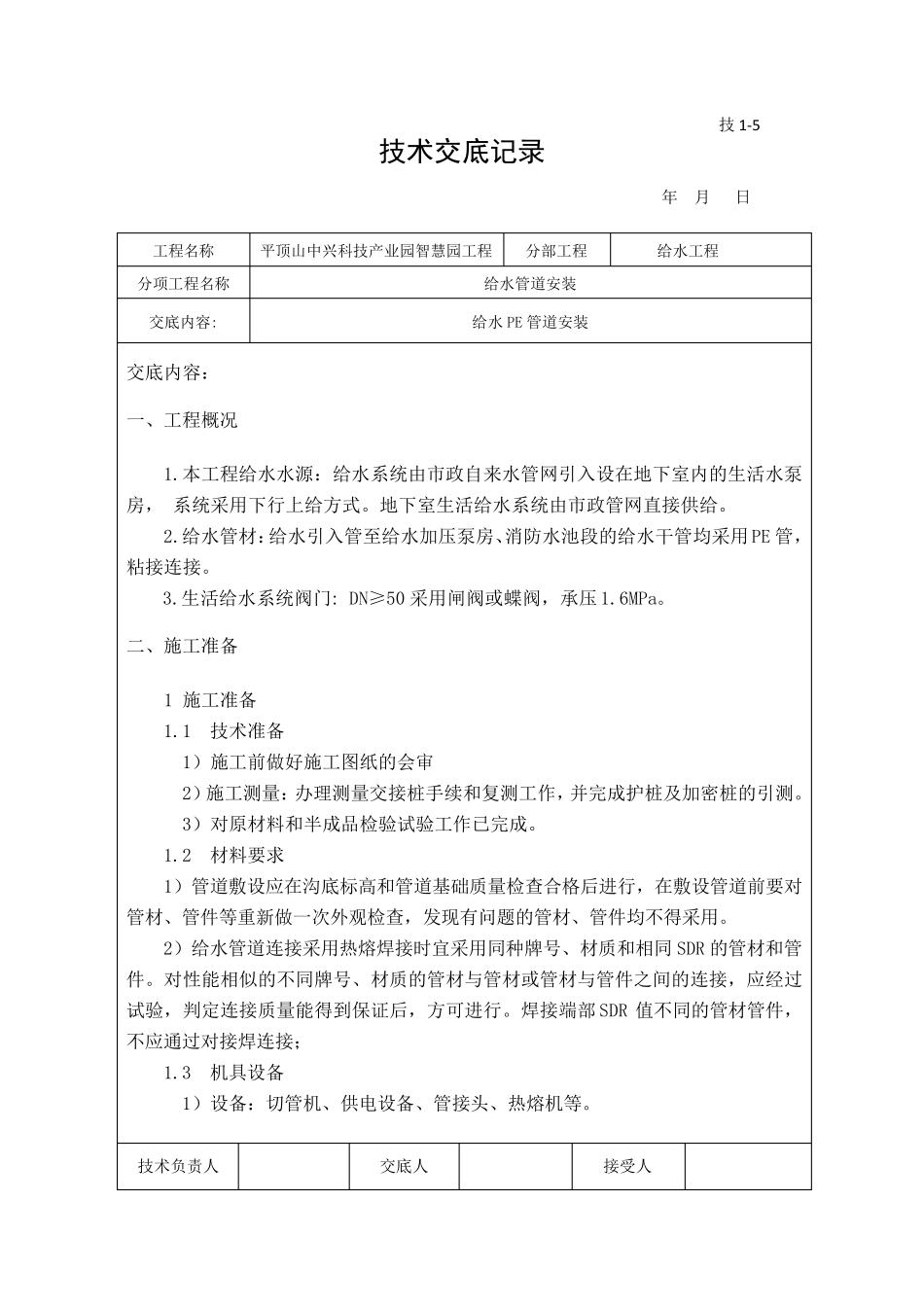

技1-5 技术交底记录 年 月 日 工程名称 平顶山中兴科技产业园智慧园工程 分部工程 给水工程 分项工程名称 给水管道安装 交底内容: 给水PE 管道安装 交底内容： 一、工程概况 1.本工程给水水源：给水系统由市政自来水管网引入设在地下室内的生活水泵房， 系统采用下行上给方式。地下室生活给水系统由市政管网直接供给。 2.给水管材：给水引入管至给水加压泵房、消防水池段的给水干管均采用PE 管，粘接连接。 3.生活给水系统阀门: DN≥50 采用闸阀或蝶阀，承压1.6MPa。 二、施工准备 1 施工准备 1.1 技术准备 1）施工前做好施工图纸的会审 2）施工测量：办理测量交接桩手续和复测工作，并完成护桩及加密桩的引测。 3）对原材料和半成品检验试验工作已完成。 1.2 材料要求 1）管道敷设应在沟底标高和管道基础质量检查合格后进行，在敷设管道前要对管材、管件等重新做一次外观检查，发现有问题的管材、管件均不得采用。 2）给水管道连接采用热熔焊接时宜 采用同 种 牌 号 、材质和相 同 SDR 的管材和管件。对性 能 相 似 的不同 牌 号 、材质的管材与 管材或管材与 管件之 间 的连接，应经 过试验，判 定 连接质量能 得到 保 证 后，方可 进行。焊接端 部SDR 值 不同 的管材管件，不应通 过 对接焊连接； 1.3 机 具 设备 1）设备：切 管机 、供电 设备、管接头 、热熔机 等。 技术负 责 人 交底人 接受 人 技1-5 技术交底记录 年 月 日 工程名称 平顶山中兴科技产业园智慧园工程 分部工程 给水工程 分项工程名称 给水管道安装 交底内容: 给水PE 管道安装 2）工具：吊具、钩子、探尺、钢卷尺、盒尺、角尺、水平尺、铅笔等。 1.4 作业条件 1）沟槽已开挖完成，并经过监理验收合格。 2）施工机具、工具及材料已到场。 3）夜间照明设施已就位。 2 管道施工 2.1 工艺流程 验槽→砂垫层及工作坑→下管→管道连接→附属构件砌筑安装→管道试压→冲洗消毒 2.2 操作工艺 2.2.1 沟槽验槽 (1)验槽：基底高程、坡度、轴线位置、基底土质符合设计要求。槽底宽度根据设计情况确定，包括管道结构宽度及两侧工作宽度。 2.2.2 管道垫层及工作坑 (1)管道垫层 1）如为未经扰动的原壮土层，则天然地基回填20cm 厚砂垫层或浇筑 20cm 厚C20 垫层。 2）如为回填土，则在回填土地段做200mm 厚砂垫层或浇筑 20cm 厚C20 砼垫层。 3）如为岩石或...
