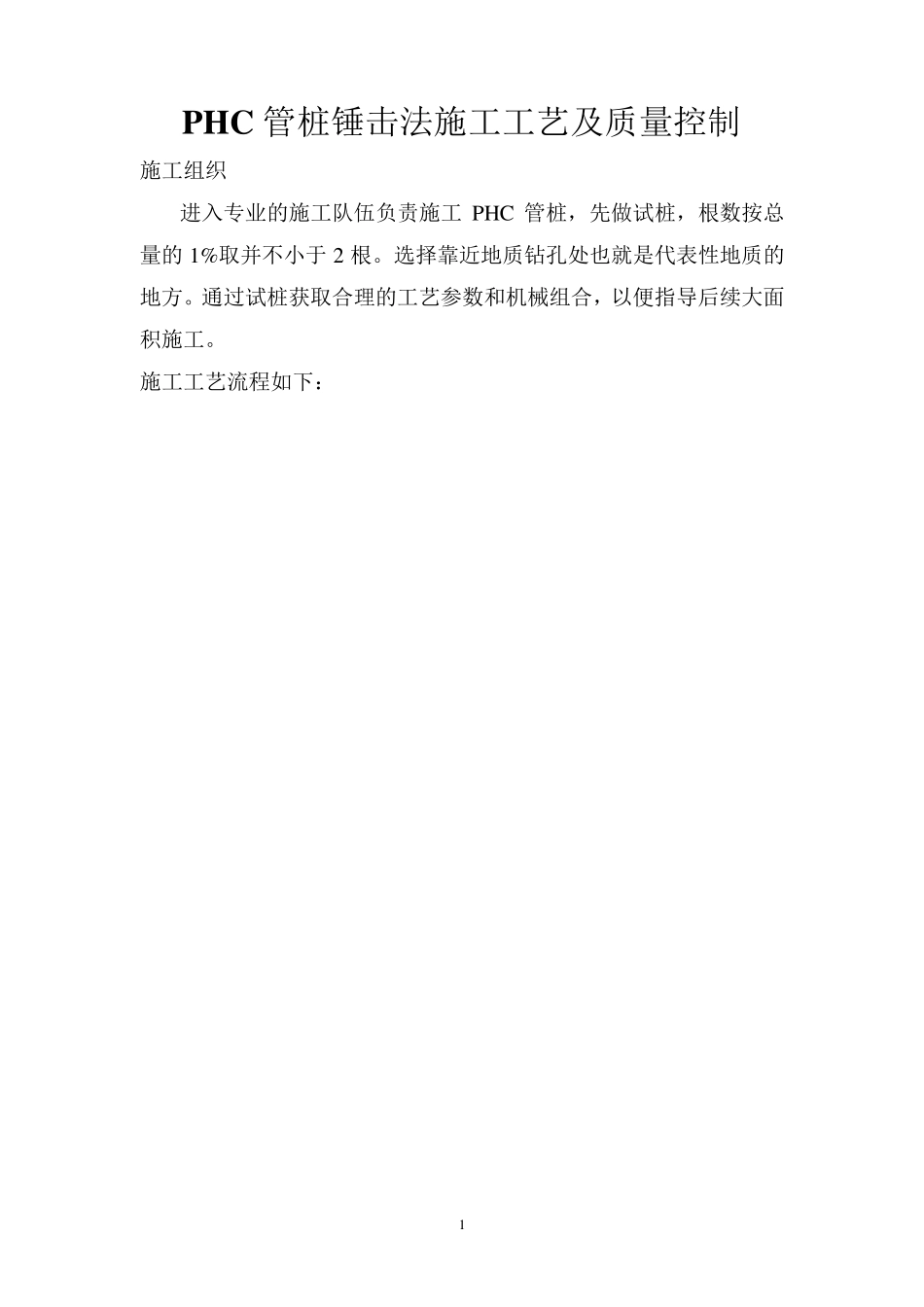

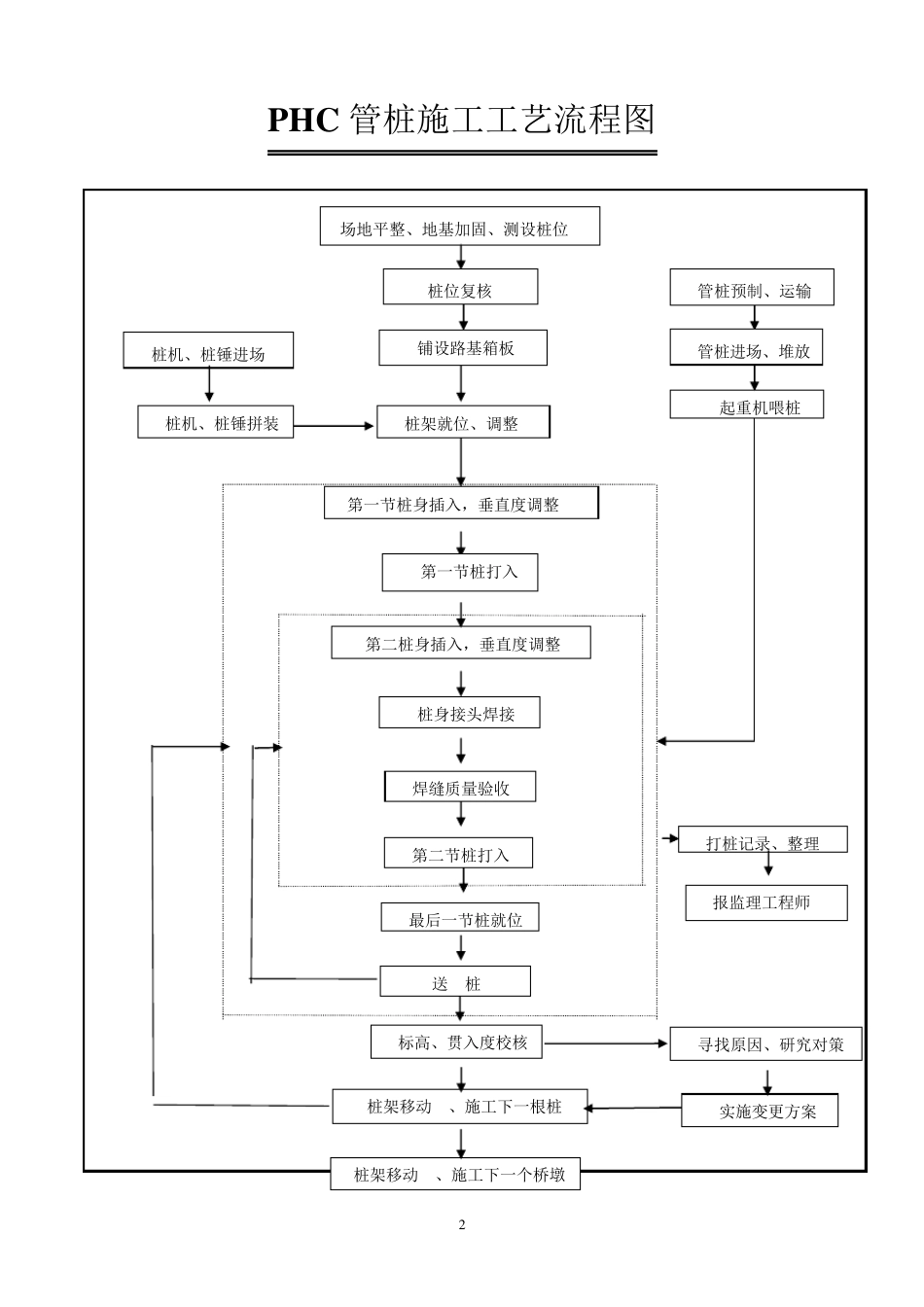

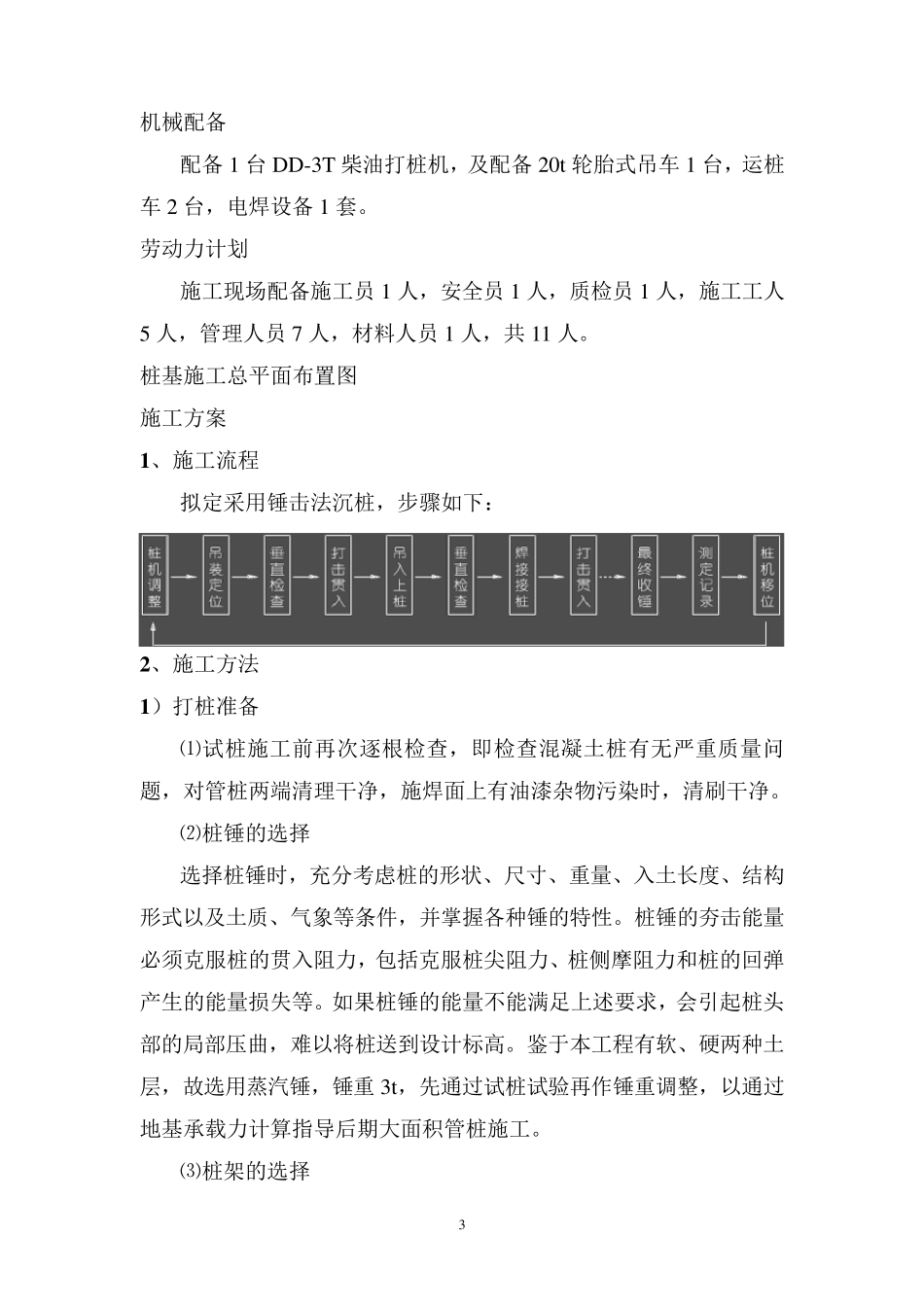

1 PHC 管桩锤击法施工工艺及质量控制 施工组织 进入专业的施工队伍负责施工PHC 管桩，先做试桩，根数按总量的1%取并不小于2 根。选择靠近地质钻孔处也就是代表性地质的地方。通过试桩获取合理的工艺参数和机械组合，以便指导后续大面积施工。 施工工艺流程如下： 2 PHC 管桩施工工艺流程图 场地平整、地基加固、测设桩位 桩位复核 桩机、桩锤进场 桩机、桩锤拼装 铺设路基箱板 桩架就位、调整 第一节桩身插入，垂直度调整 第一节桩打入 第二桩身插入，垂直度调整 桩身接头焊接 焊缝质量验收 第二节桩打入 最后一节桩就位 送 桩 标高、贯入度校核 桩架移动 、施工下一根桩 桩架移动 、施工下一个桥墩 实施变更方案 寻找原因、研究对策 管桩预制、运输 管桩进场、堆放 起重机喂桩 打桩记录、整理 报监理工程师 3 机械配备 配备1 台DD-3T 柴油打桩机，及配备20t轮胎式吊车1 台，运桩车2 台，电焊设备1 套。 劳动力计划 施工现场配备施工员1 人，安全员1 人，质检员1 人，施工工人5 人，管理人员7 人，材料人员1 人，共11 人。 桩基施工总平面布置图 施工方案 1 、施工流程 拟定采用锤击法沉桩，步骤如下： 2 、施工方法 1 ）打桩准备 ⑴试桩施工前再次逐根检查，即检查混凝土桩有无严重质量问题，对管桩两端清理干净，施焊面上有油漆杂物污染时，清刷干净。 ⑵桩锤的选择 选择桩锤时，充分考虑桩的形状、尺寸、重量、入土长度、结构形式以及土质、气象等条件，并掌握各种锤的特性。桩锤的夯击能量 必须克服桩的贯入阻力，包括克服桩尖阻力、桩侧摩阻力和桩的回弹产生的能量损失等。如果桩锤的能量不能满足上述要求，会引起桩头部的局部压曲，难以将桩送到设计标高。鉴于本工程有软、硬两种土层，故选用蒸汽锤，锤重 3t，先通过试桩试验再作锤重调整，以通过地基承载力计算指导后期大面积管桩施工。 ⑶桩架的选择 4 桩架的设置、安装和准备工作对打桩效率有很大影响。桩架选用D—308S 型磙筒式桩架，其最大特点是移动灵活，使用方便，运行机构为磙筒，对路面要求比较低。 ⑷施工顺序和桩位测设 根据打桩施工区域内的地质情况和基础几何形状，合理选择打桩顺序，对周围建筑物采取预防措施。根据桩基施工图进行桩位测设，并提前进行平面定位和高程复核以及控制点复核。 先从控制点用全站仪根据设计施工图提供的管桩控制坐标直接测设出主点，然后利用经过标定的钢尺确定各墩...
