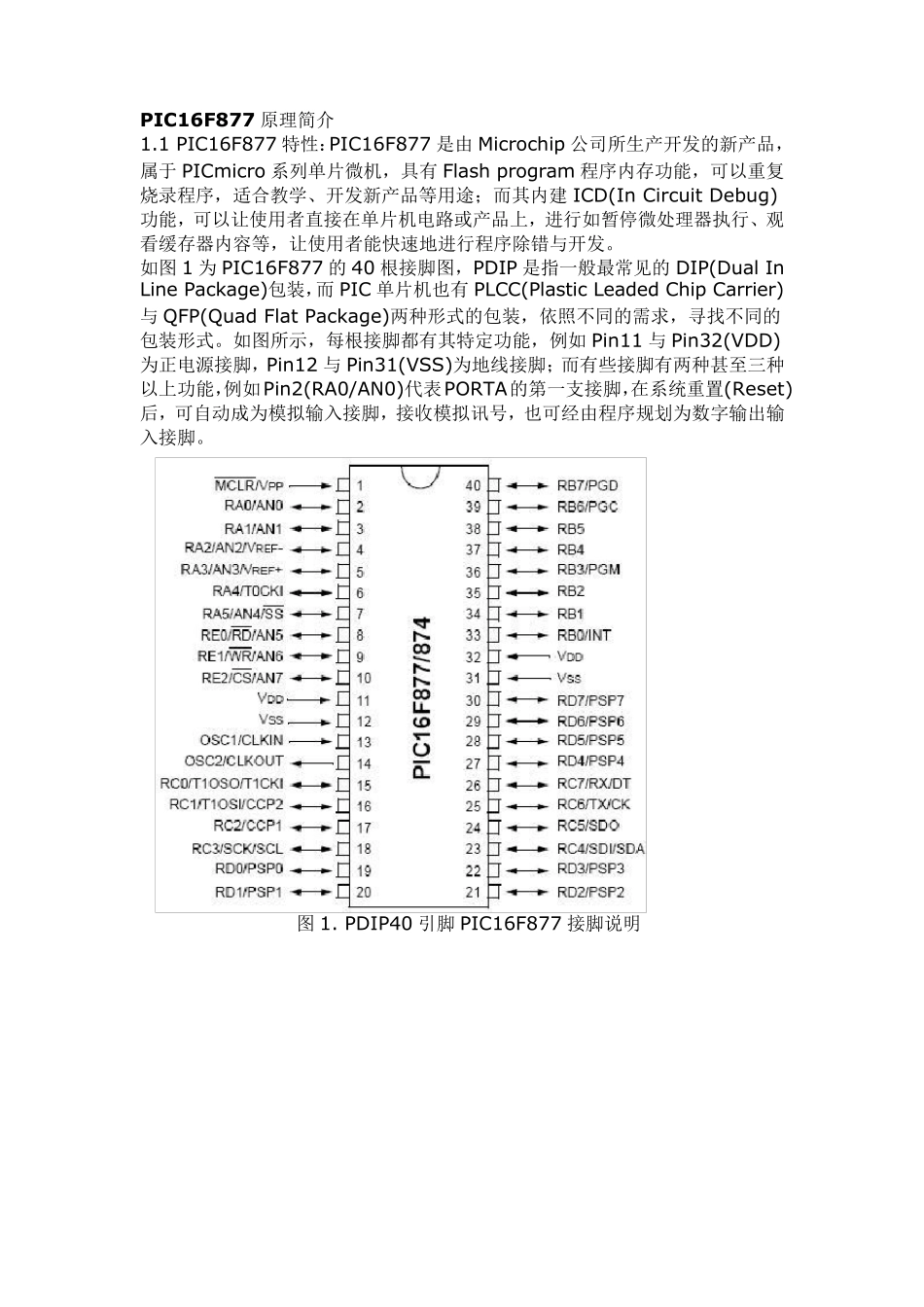

P IC16F877 原理简介 1.1 PIC16F877 特性：PIC16F877 是由Microchip 公司所生产开发的新产品，属于PICmicro 系列单片微机，具有Flash program 程序内存功能，可以重复烧录程序，适合教学、开发新产品等用途；而其内建 ICD(In Circu it Debu g)功能，可以让使用者直接在单片机电路或产品上，进行如暂停微处理器执行、观看缓存器内容等，让使用者能快速地进行程序除错与开发。 如图 1 为 PIC16F877 的40 根接脚图，PDIP 是指一般最常见的DIP(Du al In Line Package)包装，而 PIC 单片机也有PLCC(Plastic Leaded Chip Carrier)与 QFP(Qu ad Flat Package)两种形式的包装，依照不同的需求，寻找不同的包装形式。如图所示，每根接脚都有其特定功能，例如 Pin11 与 Pin32(VDD)为正电源接脚，Pin12 与 Pin31(VSS)为地线接脚；而有些接脚有两种甚至三种以上功能，例如Pin2(RA0/AN0)代表PORTA的第一支接脚，在系统重置(Reset)后，可自动成为模拟输入接脚，接收模拟讯号，也可经由程序规划为数字输出输入接脚。 图 1. PDIP40 引脚 PIC16F877 接脚说明 图2. PDIP28 和SOIC28 引脚PIC16F877 接脚图说明 图3. PLCC44 引脚PIC16F877 脚位图说明 图4. QFP44 引脚PIC16F877 引脚图说明 PIC16F877 属于闪控式(Flash)单片机，可以重复烧录，其ROM 的容量总共是8K words，以2K 为一个page，区分为4 个pages；内部RAM 总共有512个字节(00f~1FFh)，以128 个字节为一个Bank，共区分为4 个Bank，如图5 所示，每个Bank 的前半段都有其特殊用途，分别连接到其特殊功能模块，例如I/O、CCP、Timer、USART、MSSP 等。 图5. PIC16F877 的RAM 配置图（图片来源：Microchip PIC16F87X Data Sheet） 1.2 特殊内嵌功能 PIC16F877 属于内嵌功能较多的单片机，除了CPU、POM、RAM、I/O 等基本构造外，还包括以下各种功能，简介如下： A/D converter：模拟数字转换器，最多可以读取 8 组模拟输入讯号。 CCP：Capture、Compare、PWM，用于控制直流马达。 Timer，内部定时器，有 Timer0、Timer1、Timer2 等。 USART：Universal Synchronous Asynchronous Receiver Transmitter，同步/异步串行传输，如 RS232、RS485 等。 MSSP；Master Synchronous Serial Port，两线式(I2C)与三线式(SPI)标准同步串行传输协定，常用于EEPROM 内存资料的烧录与读取，或是与其它集成电路沟通与联系...
