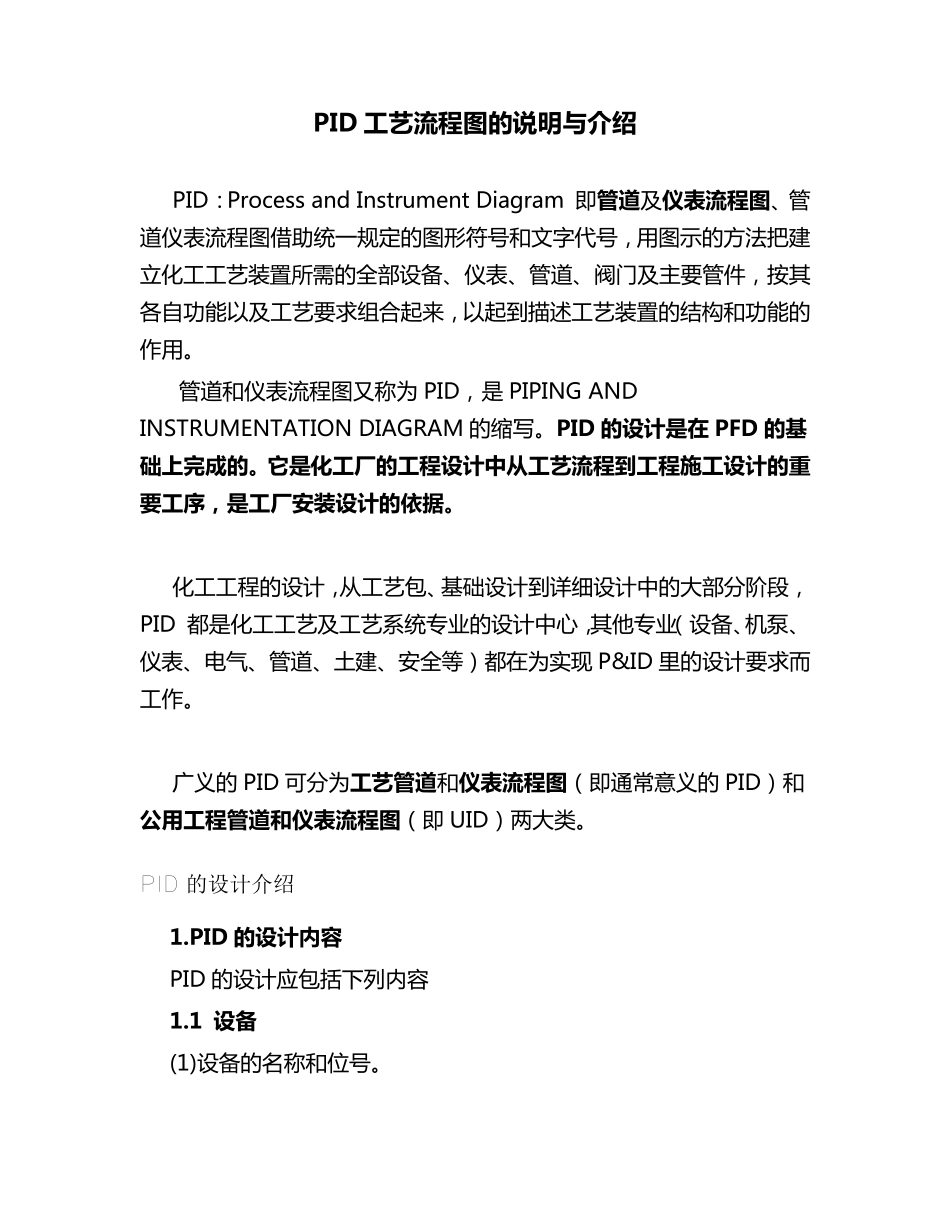

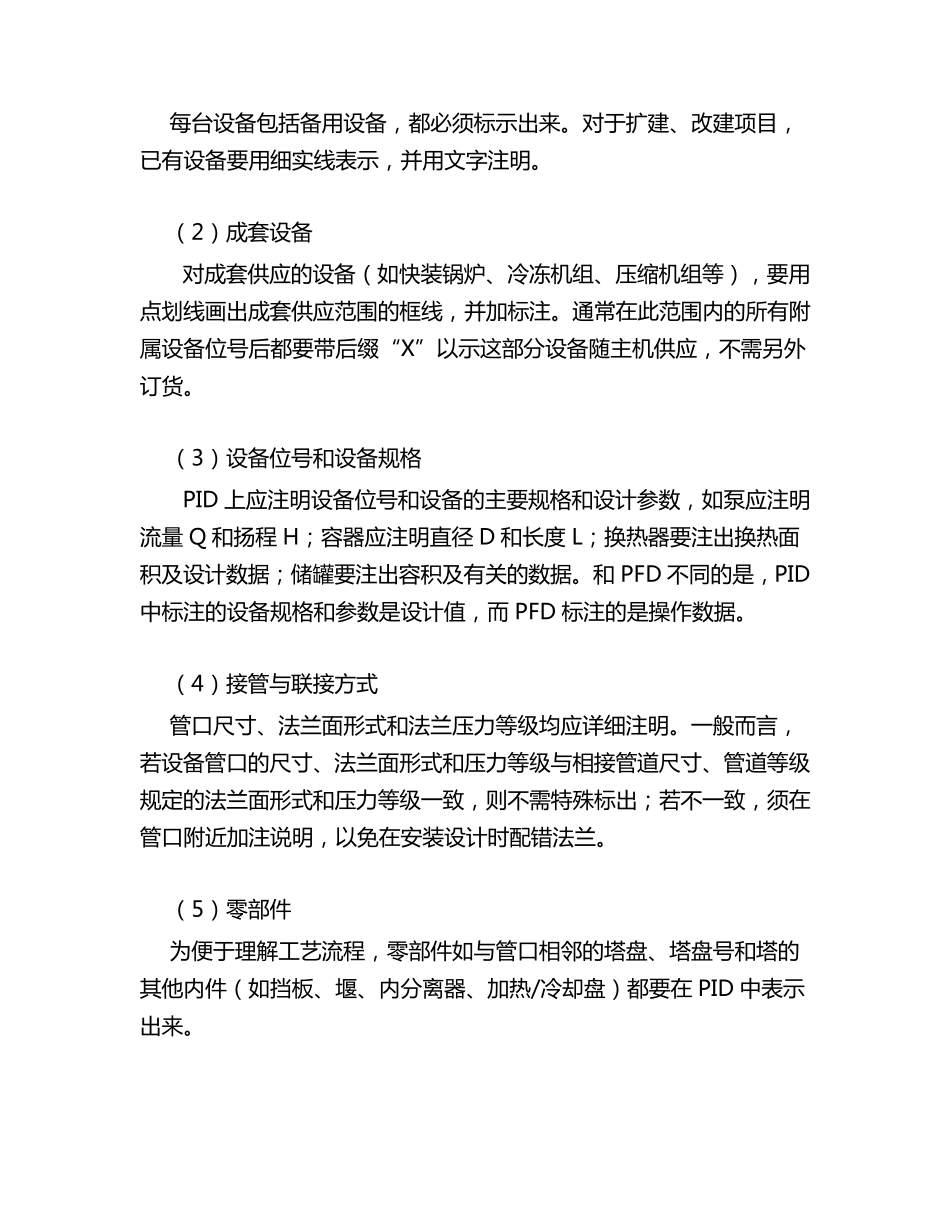

PID 工 艺 流 程 图 的 说 明 与 介 绍 PID： Process and Instrument Diagram 即 管 道 及 仪 表 流 程 图 、管道仪表流程图借助统一规定的图形符号和文字代号，用图示的方法把建立化工工艺装置所需的全部设备、仪表、管道、阀门及 主要管件，按其各自功能以及 工艺要求组合起来，以起到描述工艺装置的结构和功能的作用。 管道和仪表流程图又称为 PID，是 PIPING AND INSTRUMENTATION DIAGRAM 的缩写。PID 的 设 计 是 在 PFD 的 基础 上 完 成 的 。它是 化工 厂的 工 程 设 计 中从工 艺 流 程 到工 程 施工 设 计 的 重要工 序，是 工 厂安装设 计 的 依据。 化工工程的设计，从工艺包、基础设计到详细设计中的大部分阶段，PID 都是化工工艺及 工艺系统专业的设计中心，其他专业（设备、机泵、仪表、电气、管道、土建、安全等）都在为实现 P&ID 里的设计要求而工作。 广义的 PID 可分为工 艺 管 道 和仪 表 流 程 图 （即 通常意义的 PID）和公用工 程 管 道 和仪 表 流 程 图 （即 UID）两大类。 P ID 的设计介绍 1.PID 的 设 计 内容 PID 的设计应包括下列内容 1.1 设 备 (1)设备的名称和位号。 每 台 设 备 包 括 备 用 设 备 ， 都 必 须 标 示 出 来 。 对 于 扩 建 、 改 建 项 目 ，已 有 设 备 要 用 细 实 线 表 示 ， 并 用 文 字 注 明 。 （ 2） 成 套 设 备 对 成 套 供 应 的 设 备 （ 如 快 装 锅 炉 、 冷 冻 机 组 、 压 缩 机 组 等 ） ， 要 用点 划 线 画 出 成 套 供 应 范 围 的 框 线 ， 并 加 标 注 。 通 常 在 此 范 围 内 的 所 有 附属 设 备 位 号 后 都 要 带 后 缀 “X”以示 这部分设 备 随主机 供 应 ， 不需另外订货。 （ 3） 设 备 位 号 和设 备 规格 PID 上应 注 明 设 备 位 号 和设 备 的 主要 规格和设 计参数， 如 泵应 注 明流量 Q 和扬程 H；容器应 注 明 直径 D 和长度 L；换热器要 注 出 换热面积及设 计数据；储罐要 注 出 容积及有 关的 数据。 和 PFD 不同的 是， PID中标 注 的 设 备 规格和参数是设 计值， 而 PFD 标 注 的 是操作数据。 （ 4） 接管与联接...
