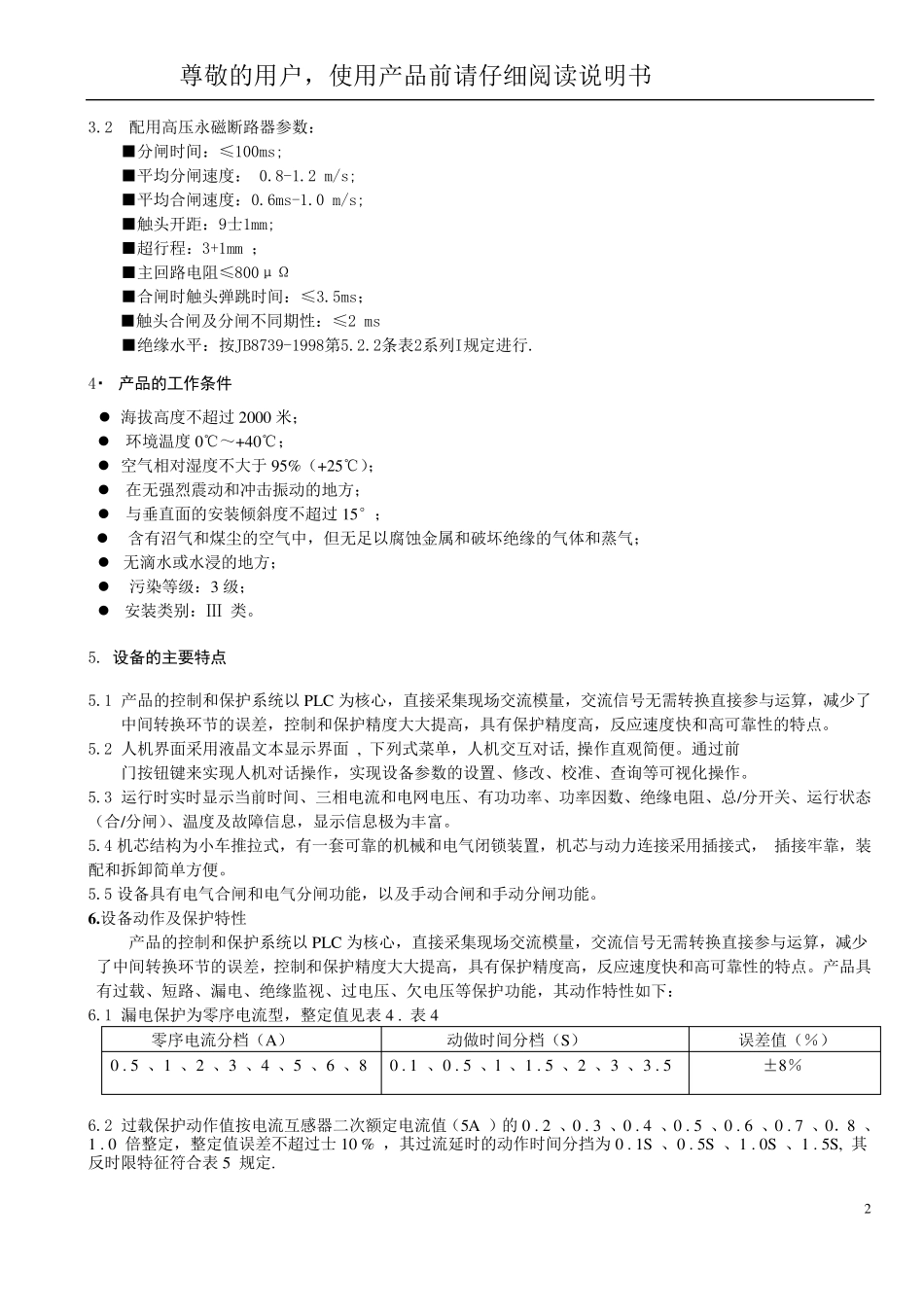

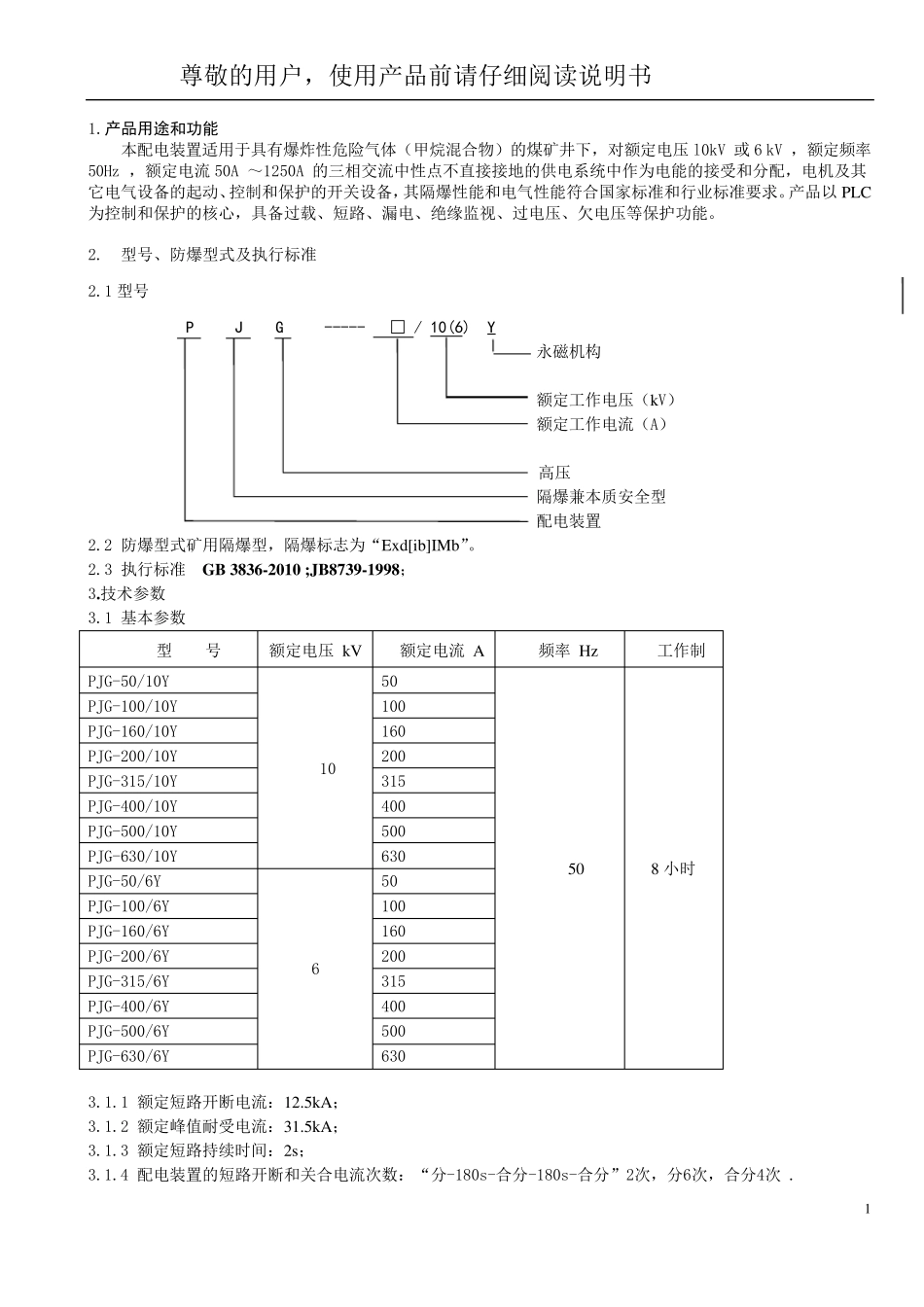

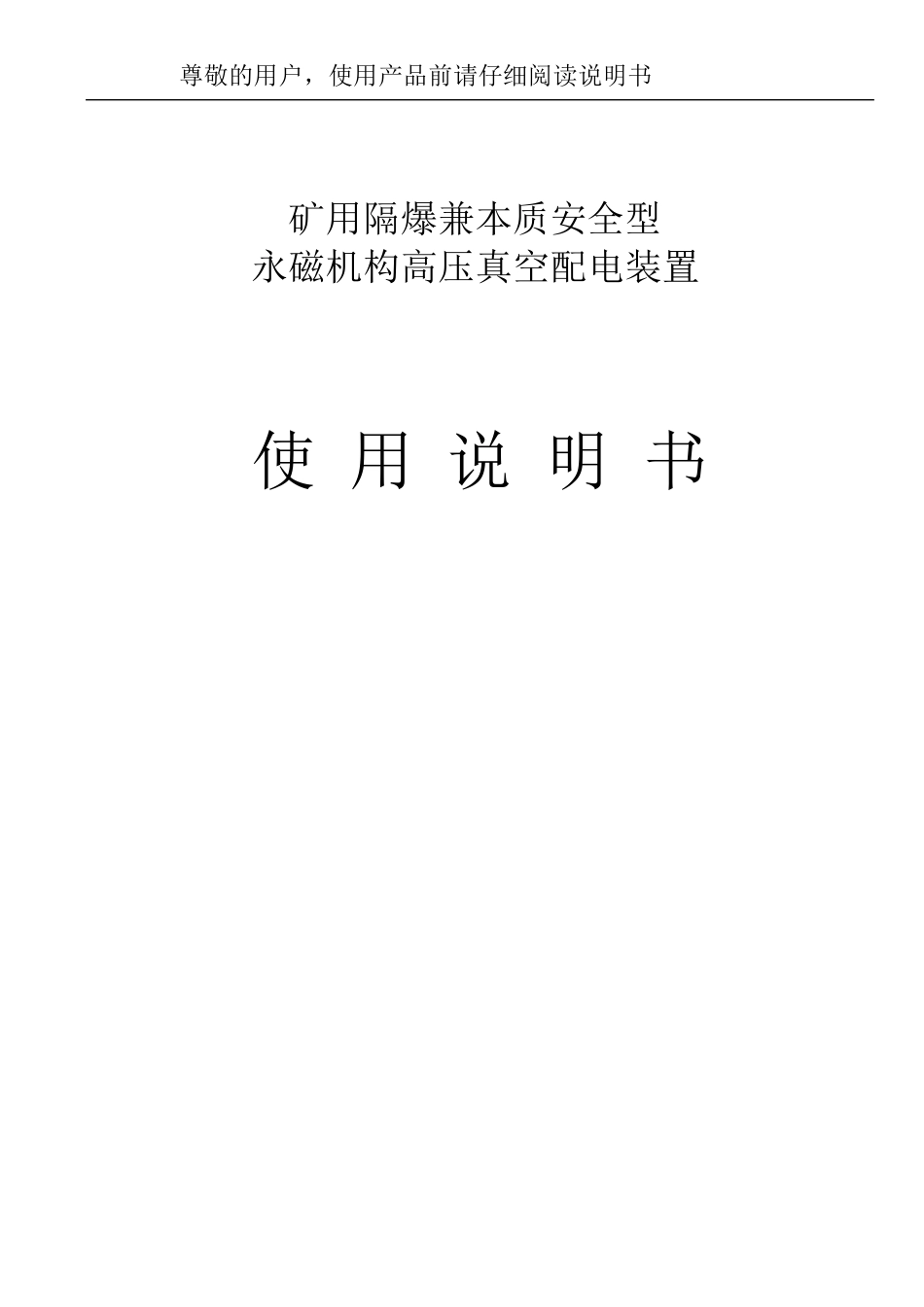

尊敬的用户，使用产品前请仔细阅读说明书 矿用隔爆兼本质安全型 永磁机构高压真空配电装置 使 用 说 明 书 尊 敬 的 用 户 ， 使 用 产 品 前 请 仔 细 阅 读 说 明 书 1 1.产品用途和功能 本 配 电 装 置 适 用 于 具 有 爆 炸 性 危 险 气 体 （ 甲 烷 混 合 物 ） 的 煤 矿 井 下 ， 对 额 定 电 压 l0kV 或 6 kV ， 额 定 频 率50Hz ， 额 定 电 流 50A ～ 1250A 的 三 相 交 流 中 性 点 不 直 接 接 地 的 供 电 系 统 中 作 为 电 能 的 接 受 和 分 配 ， 电 机 及 其它 电 气 设 备 的 起 动 、控 制 和 保 护 的 开 关 设 备 ， 其 隔 爆 性 能 和 电 气 性 能 符 合 国 家 标 准 和 行 业 标 准 要 求 。产 品 以 PLC为 控 制 和 保 护 的 核 心 ， 具 备 过 载 、 短 路 、 漏 电 、 绝 缘 监 视 、 过 电 压 、 欠 电 压 等 保 护 功 能 。 2. 型 号 、 防 爆 型 式 及 执 行 标 准 2.1 型 号 P J G ----- □ / 10(6) Y 永 磁 机 构 额 定 工 作 电 压 （ kV） 额 定 工 作 电 流 （ A） 高 压 隔 爆 兼 本 质 安 全 型 配 电 装 置 2.2 防 爆 型 式 矿 用 隔 爆 型 ， 隔 爆 标 志 为 “Exd[ib]IMb”。 2.3 执 行 标 准 GB 3836-2010 ;JB8739-1998； 3.技术参数 3.1 基本 参数 3.1.1 额 定 短 路 开 断电 流 ：12.5kA； 3.1.2 额 定 峰值耐受 电 流 ：31.5kA； 3.1.3 额 定 短 路 持续时间：2s； 3.1.4 配 电 装 置 的 短 路 开 断和 关 合 电 流 次数：“分 -180s-合 分 -180s-合 分 ”2次， 分 6次， 合 分 4次 . 型 号 额 定 电 压 kV 额 定 电 流 A 频 率 Hz 工 作 制 PJG-50/10Y 10 50 50 8 小时 PJG-100/10Y 100 PJG-160/10Y 160 PJG-200/10Y 200 PJG-315/10Y 315 PJG-400/10Y 400 PJG-500/10Y 500 PJG-630/10Y 630 PJG-50/6Y 6 50 PJG-100/6Y 100 PJG-160/6Y 160 PJG-200/6Y 200 PJG-315/6Y 315 PJG-400/6Y 400 PJG-500/6Y 500 PJG-630/6Y 630 尊敬的用户，使用产品前请仔细阅读说明书 2 3.2 配用高压永磁...
