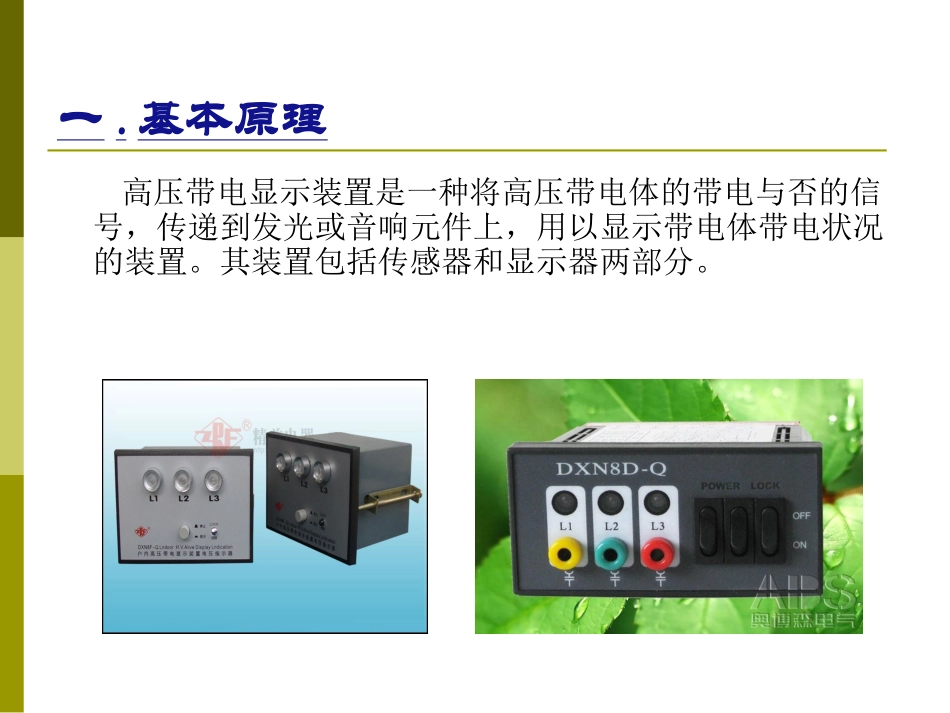

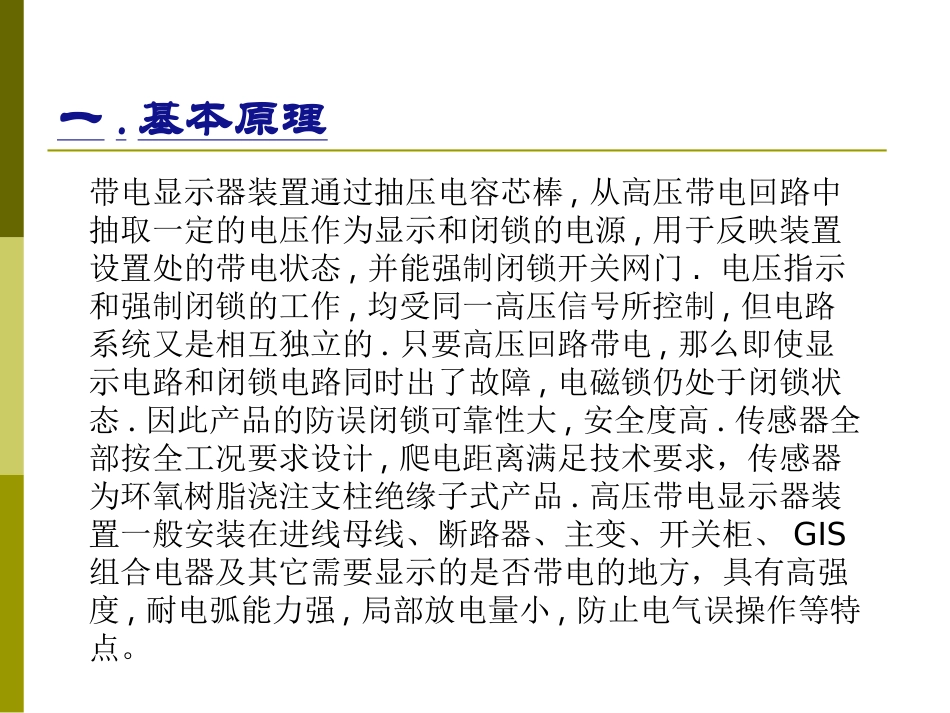

带电显示装置原理与维护2014年2月25日林文哲一.基本原理高压带电显示装置是一种将高压带电体的带电与否的信号，传递到发光或音响元件上，用以显示带电体带电状况的装置。其装置包括传感器和显示器两部分。一.基本原理带电显示器装置通过抽压电容芯棒,从高压带电回路中抽取一定的电压作为显示和闭锁的电源,用于反映装置设置处的带电状态,并能强制闭锁开关网门.电压指示和强制闭锁的工作,均受同一高压信号所控制,但电路系统又是相互独立的.只要高压回路带电,那么即使显示电路和闭锁电路同时出了故障,电磁锁仍处于闭锁状态.因此产品的防误闭锁可靠性大,安全度高.传感器全部按全工况要求设计,爬电距离满足技术要求，传感器为环氧树脂浇注支柱绝缘子式产品.高压带电显示器装置一般安装在进线母线、断路器、主变、开关柜、GIS组合电器及其它需要显示的是否带电的地方，具有高强度,耐电弧能力强,局部放电量小,防止电气误操作等特点。一.基本原理一.基本原理带电显示装置利用传感器与高压交变电场之间的电场耦合原理，在安全距离之外进行感应式（非接触式）测量，其工作原理框图如图7-1所示。带电显示装置一般安装在进线母线、断路器、主变、开关柜、GIS组合电器及其它需要显示的是否带电的地方，防止电气误操作。二、结构及作用带电显示装置包括：传感单元（传感器）、显示单元（显示器）、连接点（可选的）、联锁信号输出单元（可选的）等几个部分（如图7-2），传感单元和显示单元安装并包含在高压电气设备内，也可安装于高压电气设备外（如户外感应式）。传感器共三支（如图7-1）、分别对准“A、B、C”三相带电体，与高压带电体无直接接触，并保持一定的安全距离，它接受高压带电体电场信号，并传送给显示器进行比较判断。二、结构及作用二、结构及作用二、结构及作用当被测设备或网络带电时，“A、B、C”三相指示灯亮，“操作”指示灯熄灭，且输出强制闭锁信号。当被测设备或网络不带电时，“A、B、C”三相指示灯都熄灭，“操作”指示灯亮，同时解除闭锁信号，可以进行设备操作。装置采用分相控制，任何一相带电时即闪光报警，并输出强制闭锁信号。二、结构及作用1—主回路；2—传感单元；3—显示单元；4—连接点（可选的）；5—联锁信号输出单元（可选的）；a—来自传感单元的信号；b—连接点的信号；c—与联锁装置相连。二、结构及作用1.传感单元是带电显示装置的一个部件，通过它将与主回路的电压状态相关的信号传送到带电显示装置的显示单元。可以与各种类型高压开关柜、隔离开关、接地开关等配套使用。2.显示单元是带电显示装置的一个部件，根据来自传感单元的输入信号给出可见的指示。可分为提示型显示器，强制型显示器以及带核相型显示器等几种类型。提示型显示器用以提示高压带电回路的带电状况，起防误与安全的提示作用。强制型显示器除具有提示型显示器功能外，还可与电磁锁配合实现强制闭锁开关柜操作手柄及网门，达到防止带电合接地开关，防止误入带电间隔，提高开关设备防误性能。带核相型显示器则是为方便用户现场双电源核相，显示器面板设置了相位测试端。3.连接点是显示单元上的一个接点，该处可接入一个适当的相位识别器。4.标称电压是用来识别装置或系统的适当的电压近似值。带电显示装置的标称电压是与其清楚指示相关的参数。带电显示装置可以有一个标称电压值，也可以是一个标称电压范围。5.限压装置是出现绝缘破坏时能限制传感单元输出端上电压的保护装置。6.联锁信号输出单元是带电显示装置的一个部件，它能根据传感单元传送来的信号对开关设备的联锁装置发出联锁信号。二、结构及作用一般来说，高压带电显示装置可以实现以下用途：1.显示一次设备的带电状况。2.防止误入带电间隔，误碰带电设备（闭锁网门、柜门）。3.提供闭锁接口，杜绝带电挂地线的隐患。4.提供核相接口，用于核相5.与GIS组合电器控制操作回路配合实现相关有电逻辑控制。三、分类及型号含义带电显示装置的分类如下：1.按照传感器的工作原理分：接触式（电容式）、感应式、等电位式.2.按照闭锁性质分：提示型、强制闭锁型。3.按照工作电源的要求分：无源式、有源式、电池供电型。4.按照通讯方式...
